Доставчик на 125 kHz RFID четец за достъп

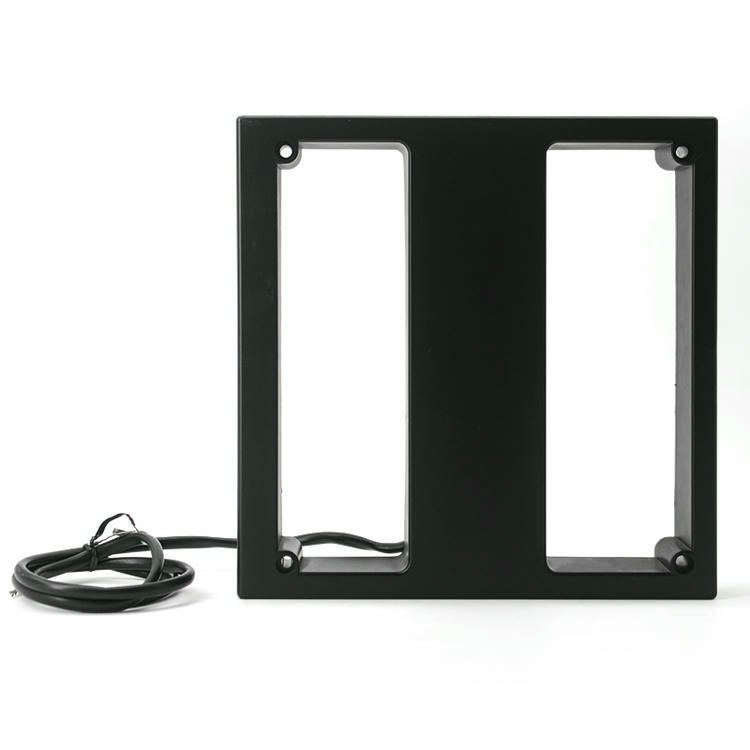

LF RFID четецът за контрол на достъп с голям обхват от серия Z10 осигурява бързо разпознаване и дистанция на четене до 1 метър със специално предназначени карти EM4200. Корпусът е изработен от ABS и запълнен с черна смола, която осигурява висока степен на водоустойчивост и защита от атмосферни влияния. Четецът работи надеждно при ниски температури и е подходящ за външни и тежки условия. Вградената приемо-предавателна антена и работната честота 125 kHz осигуряват устойчивост на смущения, стабилно четене, ниска консумация на енергия и защита на изходите. Според изискванията могат да бъдат избрани интерфейси WG26, WG34, RS232 или RS485, което позволява използване при контрол на достъпа на превозни средства, отчитане на работно време, управление на асансьори и логистични системи.

Таблица с моделите на LF RFID четците за контрол на достъп с голям обхват от серия Z10



Основни параметри на LF RFID четеца за контрол на достъп с голям обхват от серия Z10:

Работа

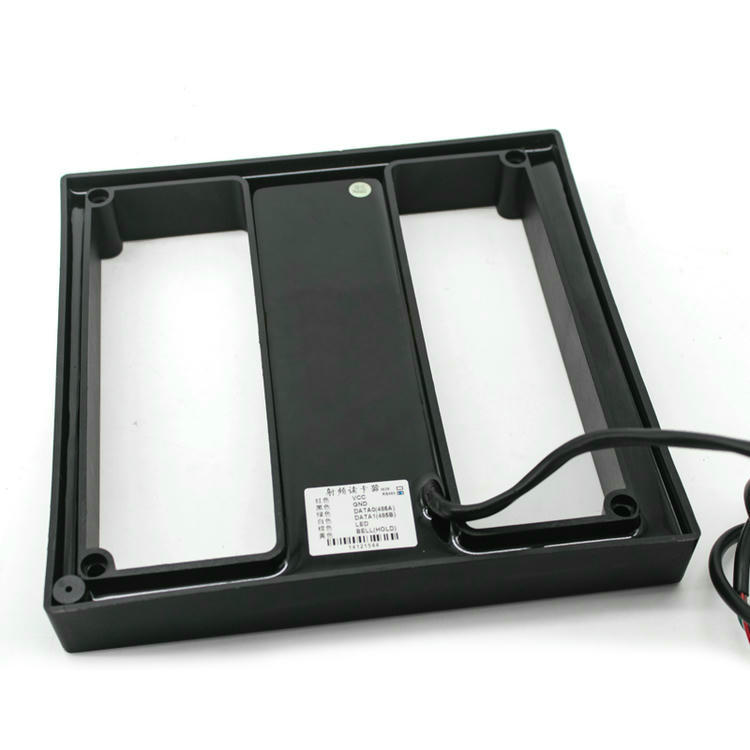

Доближете проксимити картата до предната част на четеца с голям обхват. При успешно прочитане се задейства звуковият сигнал, а данните се предават към хост компютъра или интерфейсния панел.

Отстраняване на неизправности

След включване четецът извършва самодиагностика за осигуряване на оптимална работа, като зумерът подава непрекъснат сигнал. След приключване на теста се чува продължителен звуков сигнал и четецът преминава в нормален работен режим. Ако зумерът продължи да звучи дълго време, изключете захранването и проверете околната среда и захранващия източник. При възникване на проблем изпълнете следната процедура:

Самодиагностиката не приключва, зумерът звучи непрекъснато или дистанцията на четене е твърде малка

1. Изключете захранването на четеца

2. Проверете връзките на захранването и се уверете, че полярността не е обърната

3. Уверете се, че захранващият източник отговаря на спецификациите

4. Ако захранването има ограничение на тока, задайте го на 350 mA

5. Монтирайте четеца в среда без големи проводими повърхности в близост и не го поставяйте директно върху проводима основа. По време на самодиагностиката не поставяйте тагове в работната зона на четеца

6. Преместете четеца Z10 на друго място и проверете дали проблемът продължава

Радиочестотни смущения

Двигатели и електронни устройства могат да генерират радиочестотен шум, който пречи на приемането на сигнала от транспондера. Обичайният резултат е намаляване на дистанцията на четене. Подобно на всички устройства, приемащи RF сигнали, четецът е чувствителен към радиочестотни смущения. Дистанцията на четене зависи от нивото на шума в зоната. Чести източници на смущения са захранващи устройства, електрическо и електронно оборудване, някои осветителни тела, компютри, монитори, двигатели и генератори. За да установите дали смущенията са причината за намален обхват, преместете четеца на място без известни източници на смущения и тествайте дистанцията отново.

Четецът не трябва да се монтира на разстояние под шест фута от монитори тип VDT или CRT, тъй като честотите на сканиране на много монитори могат да смущават сигнала от картите за контрол на достъп.

Монтаж

За оптимална дистанция на четене монтирайте устройството върху неметална повърхност.

Диагностика

При включване вътрешната процедура за самодиагностика проверява конфигурацията, определя вътрешното или външното управление на зумера и инициализира работата на четеца.

Индикация

При доближаване на проксимити карта до четеца се задейства звуковият сигнал.

Конструкция за вътрешен и външен монтаж

Четецът Z10 е запечатан в здрав корпус от епоксидна смола, устойчив на атмосферни влияния и тежки условия. Конструкцията осигурява висока устойчивост срещу вандализъм и надеждна работа при различни приложения.

Захранване

Четецът може да работи в диапазон от 11,0 до 15,0V DC. При подаване на напрежение над 15V DC устройството може да спре да работи, а при подаване на променливо напрежение е възможно повреждане на електронната схема. Препоръчва се линейно захранване 12V DC.

Шумът от устройства като импулсни захранвания, компютърни монитори и електродъгови заваръчни апарати може да намали дистанцията на четене или да попречи на работата на четеца. Разположете тези устройства на най-малко 10 фута от него. След свързване на четеца и захранването включете електрическото захранване.

Внимание

Препоръчва се линейно захранване 12V DC. Използването на захранващ източник с недостатъчен токов капацитет може да намали дистанцията на четене или да повреди електронната схема.

Дистанцията на четене намалява при монтаж върху метална повърхност, в близост до метални предмети или под въздействието на импулсни захранвания, компютърни монитори, електрическо и електронно оборудване, двигатели и генератори.

Доставчик на 125 kHz четци за системни интегратори

SCIVAS доставя серия Z10 като 125 kHz четец за контрол на достъп с голям обхват за системни интегратори, дистрибутори, монтажници на системи за сигурност и OEM проекти, които изискват стабилно прочитане на LF карти без преминаване към по-сложни високочестотни системи. Четецът работи с 125 kHz идентификатори само за четене, включително TK4100 и EM4200. При идеални монтажни условия картите EM4200 могат да бъдат разпознавани от разстояние до около 1000 mm. За клиентите, които сравняват стандартен проксимити четец с устройство с по-голям обхват, този модел предлага практично решение между четците за непосредствено доближаване и системите за автомобилна или безконтактна идентификация.

Като доставчик на 125 kHz четци за контрол на достъп SCIVAS се фокусира върху надеждна хардуерна конфигурация, ясно определени интерфейсни варианти и постоянно качество на производството. Серия Z10 се предлага с изходи WG26, WG34, RS232 и RS485 и може да бъде свързана с различни контролери за достъп, терминали за отчитане на работно време, хост компютри, устройства за управление на асансьори и паркинг бариери. Вградената приемо-предавателна антена запазва конструкцията компактна и осигурява стабилно разпознаване на картите, а зумерът дава незабавна обратна връзка при успешно прочитане. Клиентите, които се нуждаят и от други категории устройства, могат да сравнят модела с нашите LF RFID четци и да изградят цялостна продуктова гама за нискочестотна идентификация.

Проектиран за LF идентификация с голям обхват

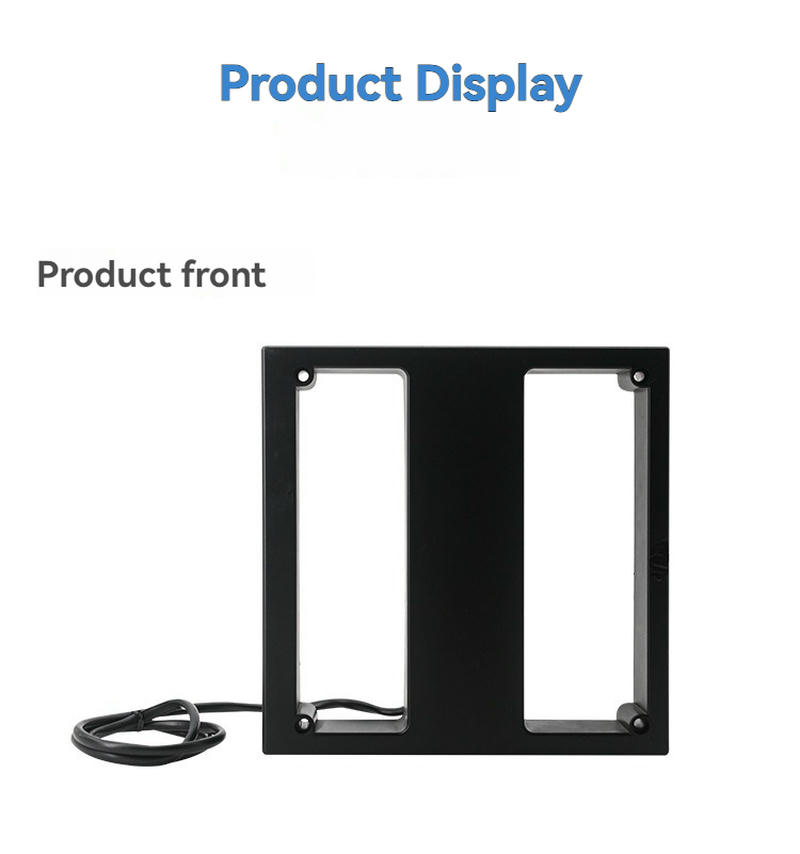

Основното предимство на този 125 kHz RFID четец за достъп е увеличената дистанция на четене. При много системи за контрол на достъп потребителите не желаят да спират, да отварят прозореца на автомобила или да поставят картата директно върху четеца. Серия Z10 може да се използва при паркинги, входове на складове, безконтактна идентификация на персонал, контролирани логистични ленти и други обекти, където по-широката зона за прочитане подобрява удобството. Реалната дистанция зависи от чипа и размера на картата, качеството на захранването, металните предмети в близост, монтажната височина и местните електромагнитни смущения. Поради това SCIVAS препоръчва тестване с окончателно избрания идентификатор преди пълното внедряване.

Външен корпус и стабилна електрическа конструкция

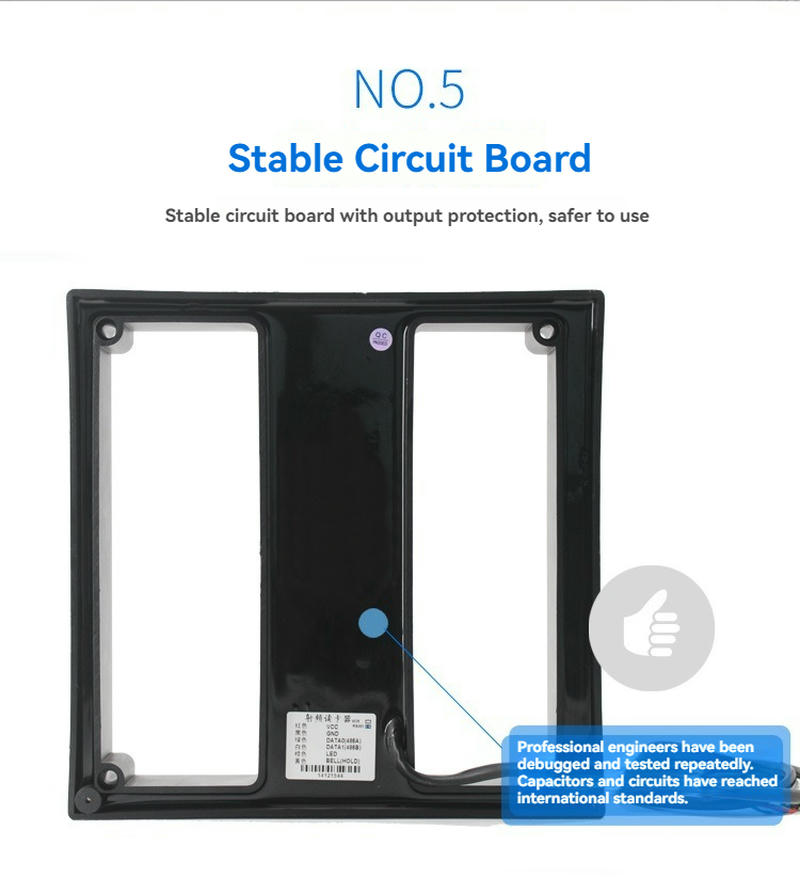

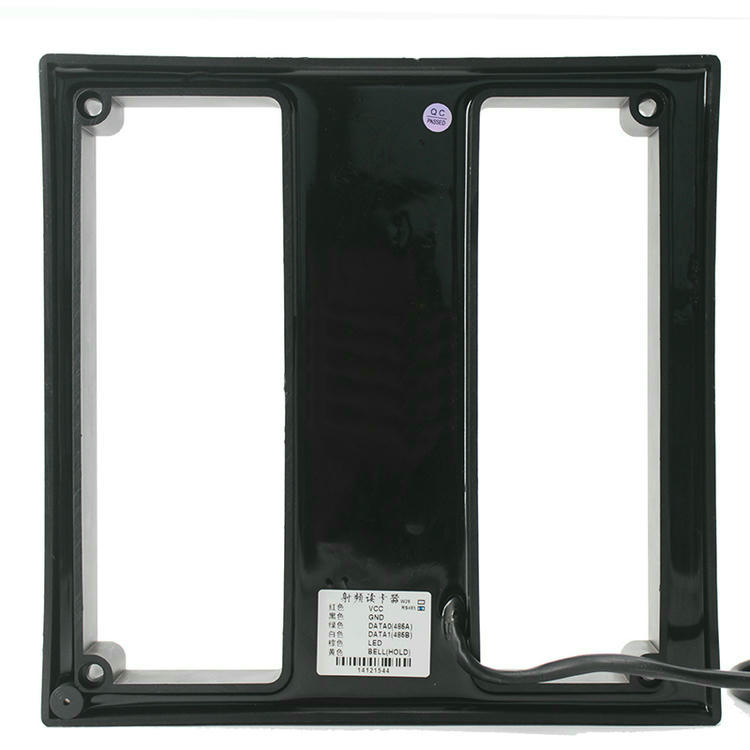

Корпусът е изработен от черен ABS и е запълнен с черна смола, която предпазва вътрешната електроника от прах, влага, вибрации и тежки външни условия. Капсулованата конструкция осигурява и по-добра устойчивост срещу вандализъм в сравнение с леките корпуси за вътрешен монтаж. Четецът работи с +12V DC, като за максимална дистанция и стабилно декодиране се препоръчва линейно захранване. Работният температурен диапазон е от -30°C до 70°C, което прави устройството подходящо за студени входни зони, външни портали, промишлени площадки и сервизни помещения, където стандартните офис четци може да не работят достатъчно стабилно.

Интерфейси за системи за достъп и работно време

Различните проекти използват различни комуникационни формати, затова серия Z10 се предлага с няколко интерфейсни варианта. Версиите WG26 и WG34 са подходящи за множество контролери за достъп и панели за управление на врати. Версиите RS232 и RS485 могат да се използват за комуникация с хост компютър, вграден контролер или персонализирана система за отчитане на работно време. SCIVAS може да достави и съвместими идентификатори, включително RFID карти, LF ключодържатели и карти с персонализирани формати за цялостно изграждане на системата.

Указания за монтаж и по-добра дистанция на четене

125 kHz четците с голям обхват са чувствителни към условията на монтаж. За най-добри резултати устройството трябва да бъде монтирано върху неметална повърхност и на достатъчно разстояние от големи проводници, импулсни захранвания, компютърни монитори, двигатели, генератори, силнотокови кабели и други източници на RF шум. Металните повърхности и близкото електрическо оборудване могат да намалят дистанцията или да причинят нестабилност по време на самодиагностиката. Ако при включване зумерът звучи непрекъснато или обхватът е недостатъчен, първо трябва да бъдат проверени захранването, полярността, токовият капацитет и околната среда, преди устройството да бъде заменено.

Типични приложения

Серия Z10 е подходяща за защитени входове, отчитане на работното време, автомобилни портали, жилищни паркинги, управление на асансьори, логистични контролни пунктове и полуавтоматична безконтактна идентификация. Моделът е особено подходящ за обекти, в които вече се използват 125 kHz карти само за четене и клиентът търси надежден доставчик за повтарящи се проекти. Изпълнителите на системи за сигурност могат да го включат в по-широко портфолио с RFID четци за контрол на достъп, четци за врати, терминали и персонализирани RFID идентификатори от един производствен източник.

Често задавани въпроси

1. Защо този четец е подходящ за системи за контрол на достъп?

Серия Z10 съчетава съвместимост със 125 kHz LF карти, голяма дистанция на четене, вградена антена и широко използвани изходи за контрол на достъп. Подходяща е за приложения, при които стандартният четец с малък обхват не осигурява необходимото удобство, например паркинг бариери, входни ленти за персонал, складови контролни пунктове и места за отчитане на работното време.

2. Кои картови чипове може да прочита 125 kHz четецът?

Моделът е предназначен за 125 kHz идентификатори само за четене, включително TK4100, EM4200 и съвместими LF проксимити карти или тагове. Картите EM4200 обикновено осигуряват най-добрата дистанция. Преди серийна инсталация SCIVAS препоръчва да бъдат потвърдени окончателният чип, форматът на картата, форматът на контролера и очакваният обхват.

3. Може ли четецът да се свърже със съществуващ контролер?

Да. Серия Z10 може да бъде доставена с изход WG26, WG34, RS232 или RS485, което я прави съвместима с много съществуващи контролни панели, системи за работно време и хост устройства. Необходимият изходен формат трябва да бъде уточнен преди поръчката, тъй като интерфейсът определя съвместимостта и начина на окабеляване.

4. Кои фактори влияят върху реалната дистанция на четене?

Дистанцията зависи от чипа и размера на антената на идентификатора, качеството на захранването, монтажната повърхност, металните предмети в близост и електромагнитните смущения. Въпреки че при идеални условия четецът може да достигне около 1000 mm с EM4200, реалният обхват може да бъде по-малък. Тестването на мястото на монтажа е най-надеждният начин за потвърждаване на работните характеристики.

5. Подходящ ли е четецът за външен монтаж?

Четецът използва ABS корпус, запълнен с черна смола, за подобрена защита от вода, прах и въздействията на околната среда. Подходящ е за много външни и полузакрити входни зони, включително портали и паркинги. Монтажът обаче трябва да осигури защита от директни механични удари, незащитено окабеляване и нестабилно захранващо напрежение.

6. Защо се препоръчва линейно захранване 12V DC?

Стабилното захранване +12V DC помага на четеца да поддържа по-силен и постоянен RF сигнал. Някои импулсни захранвания, двигатели, монитори и електрически устройства с високо ниво на шум могат да намалят обхвата или да причинят нестабилна работа. За инсталации, изискващи максимална дистанция, се препоръчва линейно захранване с достатъчен токов капацитет.

7. Поддържа ли SCIVAS OEM и големи проекти за контрол на достъп?

Да. SCIVAS работи с OEM клиенти, системни интегратори, дистрибутори и изпълнители на проекти за сигурност, които се нуждаят от регулярни доставки на 125 kHz четци и съвместими идентификатори. Можем да обсъдим избора на интерфейс, съвместимостта на картите, етикетирането, опаковката и необходимите количества, така че четецът да бъде интегриран безпроблемно в решението на клиента.
