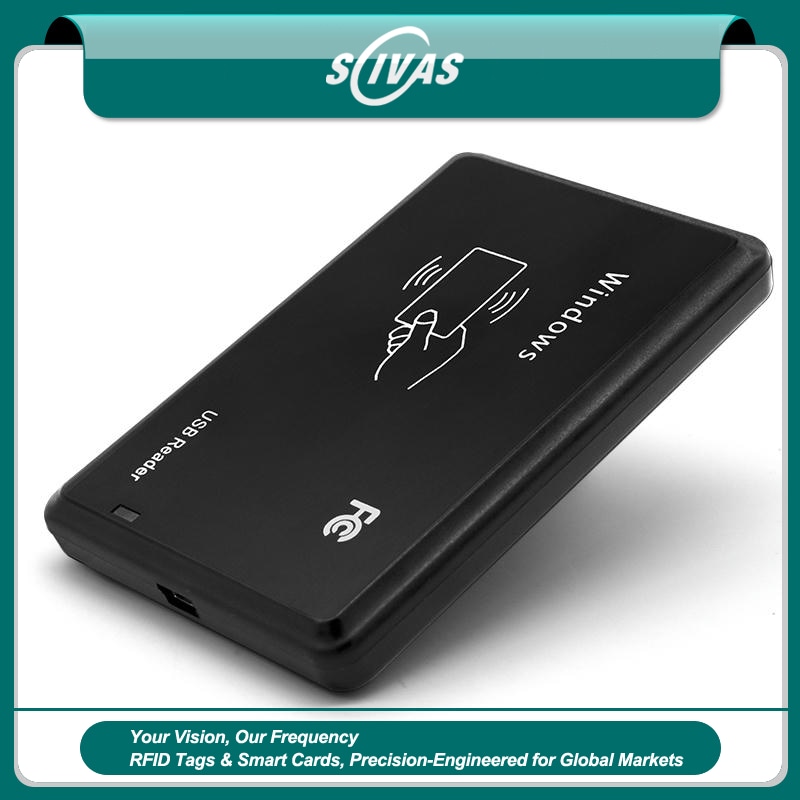

125 kHz RFID четец с RS232 за контрол на достъпа

Серията R21D представлява 125 kHz RFID четец за смарт карти със стандартен сериен порт и разстояние на четене до 80 mm. Моделът съчетава изчистен дизайн със стабилно и надеждно предаване на данни. Подходящ е за различни RFID системи и проекти, включително автоматизирано управление на паркинги, идентификация на лица, контрол на достъпа и управление на достъпа в производствени обекти.

R21D прочита UID номера на LF чипове, като EM4200 и TK4100, и поддържа конфигуриране на изходния UID формат. Интерфейс: RS232.

125 kHz LF RFID четец за стабилна серийна интеграция

SCIVAS проектира и произвежда R21D като практичен 125 kHz LF RFID четец за карти, предназначен за проекти, които изискват предвидими идентификационни данни, лесно окабеляване и стабилна серийна комуникация. За купувачите, които търсят производител на RFID четци за карти, този модел е подходящ за панели за контрол на достъпа, паркинг системи, проверка на самоличност на служители, регистрационни пунктове, индустриални терминали и вградено оборудване, при което UID номерът на нискочестотна карта трябва да бъде прочетен бързо и изпратен чрез RS232 към контролер или хост компютър.

Четецът работи на честота 125 kHz и поддържа разпространени LF идентификатори, включително EM4200, TK4100, SMC4001 и съвместими карти. Той прочита UID данните в режим само за четене и работи съгласно ISO18000-2, което го прави подходящ както за съществуващи системи с LF карти, така и за нови идентификационни проекти с оптимизиран бюджет. Стандартният изход е 10-цифрен десетичен формат, като при необходимост може да бъде договорено персонализиране за различно представяне на UID номера. Тази гъвкавост помага на интеграторите да ограничат софтуерните промени при подмяна на оборудване, пилотно производство или внедряване в множество обекти.

Защо да изберете SCIVAS за производител на RFID четци

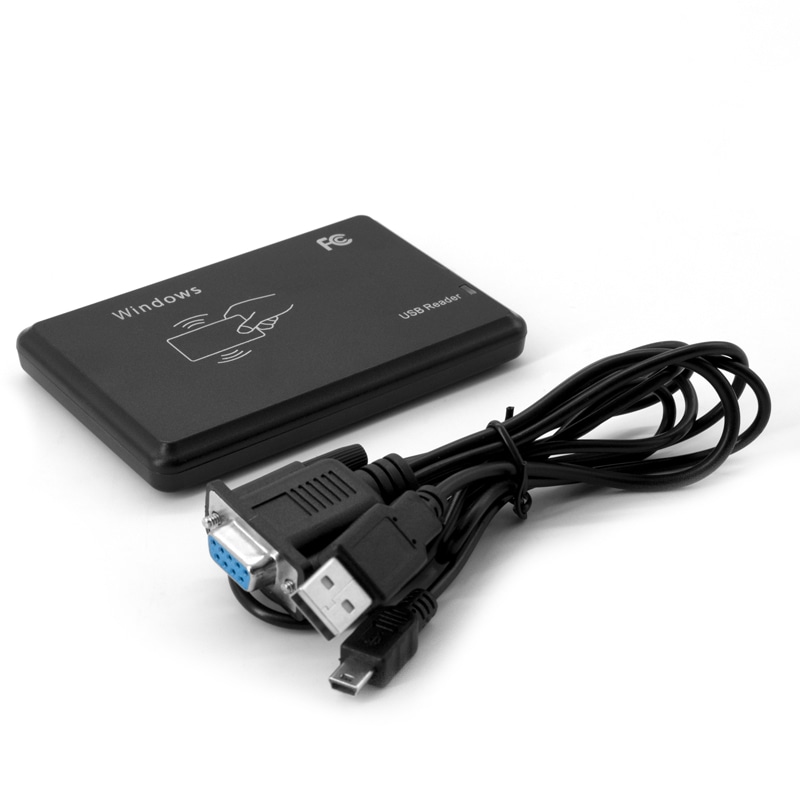

Като фабричен доставчик SCIVAS обръща внимание не само на външния вид на четеца, но и на детайлите, които са важни след монтажа. Черният корпус от ABS е с размери 104×68×10mm и заема малко пространство при монтаж в панели, шкафове, бюра, киоски и вътрешни точки за достъп. Кабелът е с дължина около 1450mm, което осигурява достатъчно пространство за прокарване, без връзката да става излишно обемиста. Четецът използва захранване DC 5V, работи при влажност под 90% и е предназначен за експлоатационни температури от -10°C до +70°C, както и за съхранение при температури от -20°C до +80°C.

R21D предлага работно разстояние от 0 до 80mm в зависимост от картата и условията около мястото на монтаж. При стандартно представяне на идентификатори времето за четене е под 200ms, а интервалът между прочитанията е под 0,5 секунди. Това позволява бързи последователни проверки при врати, гишета, регистрационни пунктове и производствени работни места. Двуцветният LED индикатор и зумерът осигуряват директна обратна връзка: червената светлина показва режим на готовност, а зелената светлина и звуковият сигнал потвърждават успешно прочитане. Видимото и звуковото потвърждение е особено полезно, когато четецът е монтиран до контролер или операторът се нуждае от незабавен резултат, без всеки път да проверява софтуера.

RS232 изход за контрол на достъпа и индустриални системи

Много проекти за контрол на достъпа и автоматизация продължават да използват RS232, тъй като интерфейсът се тества лесно, данните се обработват опростено и комуникацията с фиксирани устройства е надеждна. R21D работи при 9600 bps, без проверка за четност, с 8 бита за данни и 1 стоп бит. При пускане в експлоатация връзката може да бъде проверена от хост компютъра чрез съответния COM порт и тест на серийния изход. За софтуерните екипи структурата на пакета включва STX, Length, CardType, SNR данни, BCC и ETX, като BCC се изчислява чрез XOR за проверка на целостта на данните.

Тези характеристики правят четеца подходящ за интегратори, разработващи системи за отчитане на присъствие, автоматизиран достъп до паркинги, оторизация на шкафове, контрол на достъпа в производството, проверка на членство и модули за регистрация на идентификатори. Моделът може да се използва и като стабилен регистрационен четец, когато физическият идентификатор трябва да бъде свързан със запис в база данни. Когато проектът включва едновременно издаване на карти и инсталиране на четци, SCIVAS може да достави и съвместими RFID карти, така че типът карта, поведението на UID номера и изходът на четеца да бъдат оценени като цялостно решение, а не като отделни и непроверени компоненти.

Поддръжка при интеграция за OEM и проектни клиенти

R21D е съвместим със среди WinXP, WinCE, Win7, Win10, Win11, Linux и Android, което предоставя повече възможности на разработчиците и производителите на оборудване при проектиране на системата. Четецът може да работи с индустриални компютри, серийни адаптери, вградени шлюзове, контролерни платки и софтуерни терминали, които приемат данни през COM порт. За OEM клиентите това намалява риска да бъде избран четец, който изглежда подходящ в каталога, но причинява предотвратими комуникационни проблеми при тестове в реални условия.

SCIVAS оказва съдействие на купувачи, които се нуждаят от тестване на мостри, регулярно серийно снабдяване, конфиденциална оценка на проекти и практически насоки за съвместимостта на картите. Като част от по-широката ни гама RFID четци, този 125 kHz модел е най-подходящ за LF идентификация от близко разстояние, а не за UHF инвентаризация от голяма дистанция. Когато приложението включва достъп през врата, удостоверяване на персонал, вход в оборудване, разпознаване на паркинг карти или получаване на UID данни от контролер, R21D осигурява практичен и икономичен път от представянето на картата до серийния изход на данните.

Препоръчителни приложения

R21D е особено подходящ за четене на нискочестотни карти в проекти за контрол на достъпа, индустриални терминали за присъствие, оборудване за управление на паркинги, регистрация на служебни идентификатори, оторизация на производствени линии и компактни настолни пунктове за регистрация. При проекти, които изискват водоустойчиви външни четци, устройства с клавиатура или интеграция с контролери с по-високо ниво на сигурност, нашият екип може да сравни този модел с други RFID четци за контрол на достъпа и да препоръча по-подходящо решение преди производството.

Често задавани въпроси

Въпрос 1: Какви RFID карти поддържа четецът R21D?

Отговор 1: R21D е предназначен за 125 kHz LF карти и поддържа EM4200, TK4100, SMC4001 и съвместими идентификатори. Той прочита UID номера в режим само за четене и предава данните чрез RS232. Преди поръчка на голямо количество препоръчваме да тествате реална мостра от вашата карта, тъй като разстоянието на четене и поведението на UID номера могат да се различават според чипа, конструкцията на картата и условията на монтаж.

Въпрос 2: Подходящ ли е този четец за системи за контрол на достъпа?

Отговор 2: Да. Четецът е подходящ за контрол на достъпа, вход към паркинги, отчитане на присъствие, проверка на самоличността на служители и системи за производствена оторизация, които изискват четене на LF карти от близко разстояние. Той не представлява самостоятелен контролер за достъп, а работи като устройство за четене, което изпраща UID данните към основен контролер, компютър или вградена система, където се взема решението за оторизация.

Въпрос 3: Какви RS232 настройки трябва да се използват при интеграцията?

Отговор 3: Стандартната настройка за RS232 комуникация е 9600 bps, без проверка за четност, с 8 бита за данни и 1 стоп бит. Тези параметри са широко използвани и могат лесно да бъдат проверени със софтуерни инструменти за серийна комуникация. При пускане в експлоатация потвърдете, че устройството е разпознато чрез правилния COM порт и че софтуерът използва същия порт и скорост на предаване.

Въпрос 4: Може ли изходният формат на UID номера да бъде персонализиран?

Отговор 4: Стандартният изход е 10-цифрен десетичен формат, подходящ за много базови идентификационни системи. Когато софтуерът ви изисква друг формат, SCIVAS може да оцени възможностите за персонализиране според изискванията и количеството на проекта. Препоръчително е необходимият UID формат да бъде уточнен на ранен етап, тъй като съпоставянето в базата данни, обработката от контролера и процесът на регистриране на потребителите могат да зависят от постоянния изходен формат.

Въпрос 5: Какво разстояние на четене може да се очаква при реален монтаж?

Отговор 5: Типичното работно разстояние е от 0 до 80mm, но крайният резултат зависи от чипа на картата, конструкцията на антената, материала на картата, позицията на монтаж, наличието на метал в близост, електрическите смущения и начина, по който картата се представя пред четеца. За стабилна работа на място тествайте четеца в реалната монтажна конфигурация, вместо да разчитате единствено на тестове в открита лабораторна среда.

Въпрос 6: Какво трябва да проверя, ако няма реакция при представяне на карта?

Отговор 6: Първо проверете захранването и RS232 окабеляването, след което се уверете, че картата е поддържан 125 kHz LF идентификатор. Проверете дали в зоната за четене няма втори таг и дали четецът подава сигнал чрез LED индикатора или зумера. Ако хост системата не получава данни, тествайте COM порта с инструмент за серийна комуникация, преди да променяте приложния софтуер.

Въпрос 7: Подходящ ли е R21D за OEM оборудване и вградени устройства?

Отговор 7: Да. Компактният ABS корпус, входът DC 5V, RS232 изходът и съвместимостта с множество операционни системи го правят подходящ за киоски, терминали, шкафове, индустриални компютри и персонализирано оборудване за достъп. При OEM проекти SCIVAS може да съдейства при прегледа на комуникационния формат, съвместимостта на картите, прокарването на кабела, тестването на мостри и изискванията за серийни доставки, преди четецът да бъде интегриран във вашето устройство.
