Цилиндрични RFID тагове за вграждане в активи

Цилиндричният RFID таг е универсално и устойчиво решение за идентификация, базирано на RFID технология. Благодарение на компактния размер и цилиндричната форма тагът може лесно да се вгражда в различни предмети и материали.



Цилиндрични RFID тагове за вградена идентификация

Цилиндричните RFID тагове на SCIVAS са компактни транспондери за вграждане, предназначени за активи, които се нуждаят от постоянна цифрова идентичност без видим етикет върху повърхността. За разлика от хартиените етикети и отпечатаните баркодове, цилиндричният таг може да се постави в предварително пробит отвор и да се прочита през неметален материал след монтажа. Това е практично решение за бетонови компоненти, пластмасови контейнери, дървени изделия, дървета, контролни точки за охранителни обходи, паркови съоръжения, оборотни опаковки и други активи, при които тагът трябва да остане защитен през дълъг експлоатационен период.

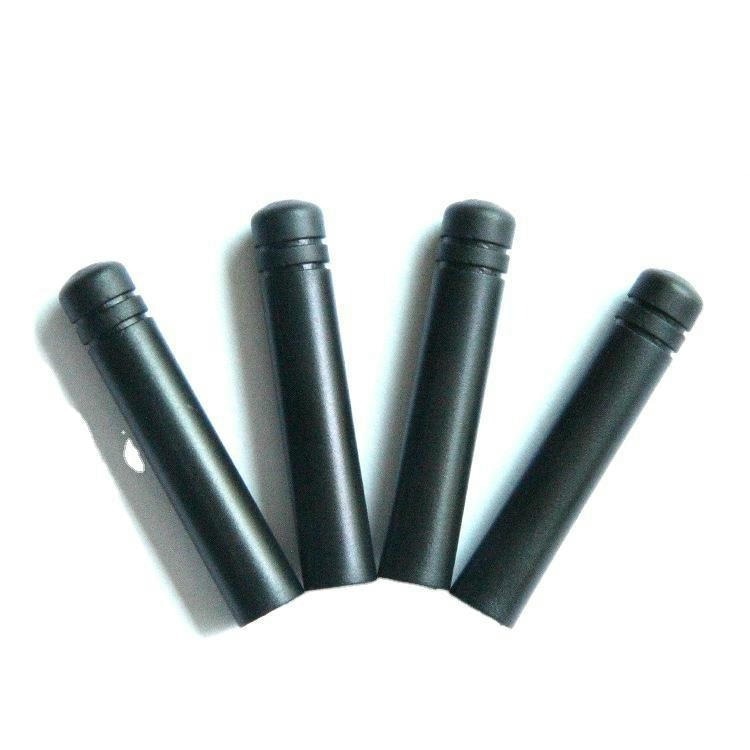

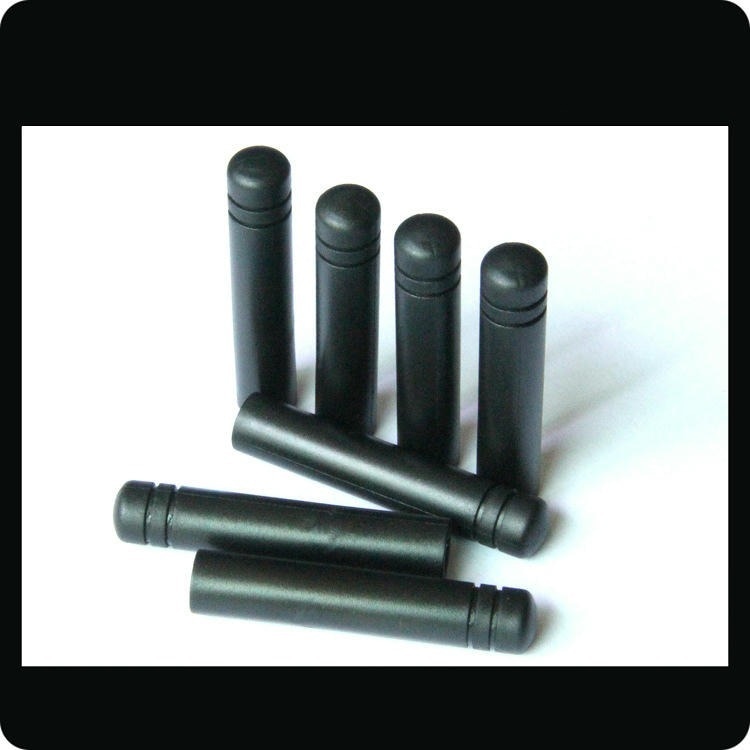

Моделът SV-004 има корпус с размер D7x41mm, външна обвивка от ABS и вътрешно капсулиране със смола. Тази конструкция осигурява компактни размери и защитава чипа и антената от влага, прах, вибрации и ежедневно механично въздействие. За клиентите, които сравняват различни RFID тагове, основното предимство на този продукт не е декоративният външен вид, а надеждната идентификация, след като тагът бъде скрит в обекта. Стандартният черен цвят е подходящ за повечето индустриални инсталации, а при необходимост от визуално групиране преди вграждането могат да бъдат обсъдени персонализирани цветове.

Компактен корпус от ABS и смола за неметални активи

Цилиндричната форма улеснява позиционирането в пробити отвори, а теглото от 2.5g позволява дискретно вграждане дори в малки активи. След подготовката на отвора тагът може да бъде набит на място с гумен чук. Този начин на монтаж осигурява по-надеждно механично задържане от повърхностните самозалепващи етикети в замърсена или външна среда, както и при често докосвани предмети. При бетонови изделия, сглобяеми елементи, дървета или пластмасови инструменти тагът се превръща в част от актива, вместо да остава допълнителен елемент върху неговата повърхност.

Степента на защита IP67 позволява използване във влажна и запрашена среда, както и на места, подложени на редовно измиване. Тагът не е предназначен да замени всички категории индустриални RFID тагове, но е надежден избор, когато активът е неметален, а идентификационната точка трябва да бъде вградена, защитена и трудна за случайно отстраняване. Данните могат да се съхраняват до 10 години, което подпомага воденето на дългосрочни регистри за активи, техническа поддръжка, инспекции и проследимост през жизнения цикъл.

LF, HF и UHF варианти за различни изисквания при четене

Различните проекти изискват различни радиочестотни характеристики, затова SCIVAS може да конфигурира цилиндричния RFID таг с LF, HF или UHF чип. LF вариантите осигуряват стабилна идентификация от близко разстояние при базово потвърждаване на идентификатор. HF вариантите са подходящи за редица системи за достъп, управление на инструменти, библиотеки и сервизни дейности, които използват ISO14443A или ISO15693. UHF вариантите могат да осигурят по-голямо разстояние на четене, когато ориентацията на тага, материалът, конструкцията на антената и мощността на четеца са правилно съгласувани.

Наличните чипове включват разпространени IC решения на 125KHz, като EM4200, TK4100, T5557 и Hitag S256, варианти на 134.2KHz, като EM4305, както и решения на 13.56MHz, сред които MIFARE Classic® 1K, MIFARE Classic® 4K, MIFARE Ultralight®, MIFARE DESFire®, ICODE SLI SI2, ICODE 1 и Ti2048. Предлагат се и UHF чипове, като H9, UCODE 8 и UCODE 9. Поддържаните стандарти включват ISO11784, ISO11785, ISO14443A, ISO15693 и ISO18000-6C. Обичайното разстояние на четене е от 1cm до 200cm в зависимост от вида на чипа, материала на монтаж, ориентацията на тага, конструкцията на антената и избраните RFID четци.

Индустриални приложения и избор според проекта

Цилиндричните RFID тагове често се избират за изделия, чиито повърхности могат да бъдат боядисвани, почиствани, изтривани или покривани след поставянето на идентификатора. В предприятие за сглобяеми бетонови елементи всеки компонент може да получи скрит идентификатор преди складирането и доставката. При паркови и горски проекти дърветата и обществените съоръжения могат да се идентифицират без поставяне на голям видим таг върху повърхността. По маршрутите за охранителни обходи контролните точки могат да бъдат вградени в стени, стълбове или пластмасови корпуси, което затруднява отстраняването им в сравнение със самозалепващите маркери.

При оборотни опаковки, неметални автомобилни компоненти, инструменти и складови активи същият компактен таг позволява свързването на физическия обект с неговия цифров запис. Работният температурен диапазон е от -40°C до +85°C, а температурата на съхранение е от -40°C до +100°C. Тези характеристики позволяват използване при разнообразни външни, транспортни и индустриални условия на съхранение. Когато приложението включва метални повърхности, високи температури, потапяне в химикали или необичайни ъгли на четене, SCIVAS може да анализира условията за монтаж, преди да препоръча подходящата конструкция и чип.

Персонализирани доставки и поддръжка от SCIVAS

Като фабричен доставчик SCIVAS съобразява конструкцията на тага, паметта на чипа, работната честота, изискванията за кодиране и опаковката с реалната система на клиента. Стандартното минимално количество за поръчка е 50 броя, което улеснява пилотното тестване преди по-мащабно внедряване. За серийни проекти предлагаме съдействие при избора на чип, кодиране на UID или EPC, оценяване на мостри и проверки за производствена последователност. Клиентите могат да предоставят модела на четеца, материала за монтаж, желаното разстояние на четене и работната среда, за да бъдат цилиндричните RFID тагове конфигурирани за реална експлоатация, а не само според каталожните параметри.

Често задавани въпроси

Въпрос 1: По какво цилиндричните RFID тагове се различават от плоските RFID етикети?

Цилиндричните RFID тагове са предназначени за вграден монтаж, докато плоските етикети обикновено изискват чиста повърхност и надеждно залепване. Тагът SV-004 може да бъде поставен в пробит отвор и защитен от заобикалящия го материал. Това го прави по-подходящ за бетонови компоненти, пластмасови активи, дървета, патрулни точки и други обекти, при които повърхностните етикети могат да се отлепят, износят или да бъдат умишлено премахнати.

Въпрос 2: Може ли този модел да се използва като RFID таг тип пирон за управление на дървета?

Да, продуктът е подходящ за много проекти, при които се търси RFID таг тип пирон, особено когато е необходима тънка форма за вграждане в дървета или дървени активи. Окончателната пригодност зависи от диаметъра на отвора, дълбочината на поставяне, дървесния вид, нивото на влажност, типа на четеца и необходимото разстояние на четене. Препоръчваме тестване на мостри преди мащабно внедряване в горски проекти.

Въпрос 3: Коя честота да избера за цилиндричните RFID тагове?

Изберете LF, когато се нуждаете от базово разпознаване на идентификатор от близко разстояние, HF, когато системата използва инфраструктура по ISO14443A или ISO15693, и UHF, когато е необходимо по-голямо разстояние на четене при подходящи условия. Най-добрият избор зависи от четеца, материала за монтаж, формата на данните, необходимия обхват и дали таговете ще се сканират поотделно или групово.

Въпрос 4: Може ли тагът да се прочита след боядисване или скрит монтаж в неметален материал?

В много приложения с неметални материали това е възможно. RFID технологията не изисква пряка видимост като баркода, затова боята, прахът или покритата повърхност не блокират автоматично четенето. Резултатите обаче могат да бъдат повлияни от плътността на материала, дълбочината на поставяне, ориентацията на тага, влажността и конструкцията на антената на четеца. Тестването на мостра е най-надеждният начин за потвърждаване на работните характеристики.

Въпрос 5: Подходящ ли е SV-004 за бетон и сглобяеми компоненти?

Моделът се използва за бетонови изделия и сглобяеми компоненти, тъй като корпусът от ABS и смола защитава вътрешния чип при нормални условия на вградена идентификация. Тагът позволява на всеки компонент да запази уникалния си идентификатор по време на складиране, транспорт, монтаж и поддръжка. При специфични условия на втвърдяване, силни вибрации или химическо въздействие е необходимо да предоставите подробности за проекта преди окончателното потвърждение.

Въпрос 6: Какво разстояние на четене може да се очаква от този цилиндричен RFID таг?

Възможното разстояние на четене е приблизително от 1cm до 200cm, но реалният резултат зависи в значителна степен от честотата, чипа, мощността на четеца, конструкцията на антената, дълбочината на монтаж и околния материал. LF и HF вариантите обикновено се използват от по-близко разстояние, докато UHF вариантите могат да осигурят по-голям обхват при подходяща среда за монтаж и правилна конфигурация на четеца.

Въпрос 7: Може ли SCIVAS да кодира данните преди изпращане на таговете?

Да. SCIVAS може да предложи записване на UID, кодиране на EPC, съпоставяне на серийни номера и изработване на етикети за опаковките според работния процес на проекта. При системите за проследяване на активи клиентите често предоставят правило за кодиране или файл от база данни, така че всеки физически таг да съответства на конкретен цифров запис. Това намалява времето за подготовка на място и позволява по-ефективно започване на внедряването.
