Индустриални RFID четци за автоматизация

CF824 UHF индустриален RFID четец е високопроизводителен фиксиран RFID четец с голям обхват, създаден за приложения в индустриален производствен контрол. Може да се монтира върху мотокари и поддържа UDP протокол, режим със защитена парола, функция за филтриране чрез маска, PoE (Power over Ethernet) за захранване и комуникация, RSSI, антиколизионно обхождане, безжично обновяване на фърмуера и съвместимост с многоезикова вторична разработка. Корпусът от лят алуминий с клас на защита IP65 комбинира надеждна защита в работна среда с усъвършенствана индустриална RFID функционалност.

Персонализирани индустриални RFID четци за автоматизация с голям обхват

Изградени върху UHF платформата за четене CF824

Персонализираните индустриални RFID четци на SCIVAS са разработени за автоматизационни проекти, при които стандартните настолни четци не осигуряват достатъчна дистанция, I/O управление или издръжливост при монтаж. Платформата CF824 е надежден UHF индустриален RFID четец за управление на мотокари, контролни точки по производствени линии, входове на складове, идентификация върху превозни средства и контролирани логистични процеси. Тя е особено полезна, когато маркирани стоки, контейнери, палети, каси или инструменти трябва да бъдат разпознавани без спиране на работния поток. Вместо RFID да се използва само като устройство за сканиране и изпращане на данни, този четец е проектиран като полеви контролен възел, който събира данни от етикети, взаимодейства с външни сигнали и се интегрира стабилно в по-широка индустриална система.

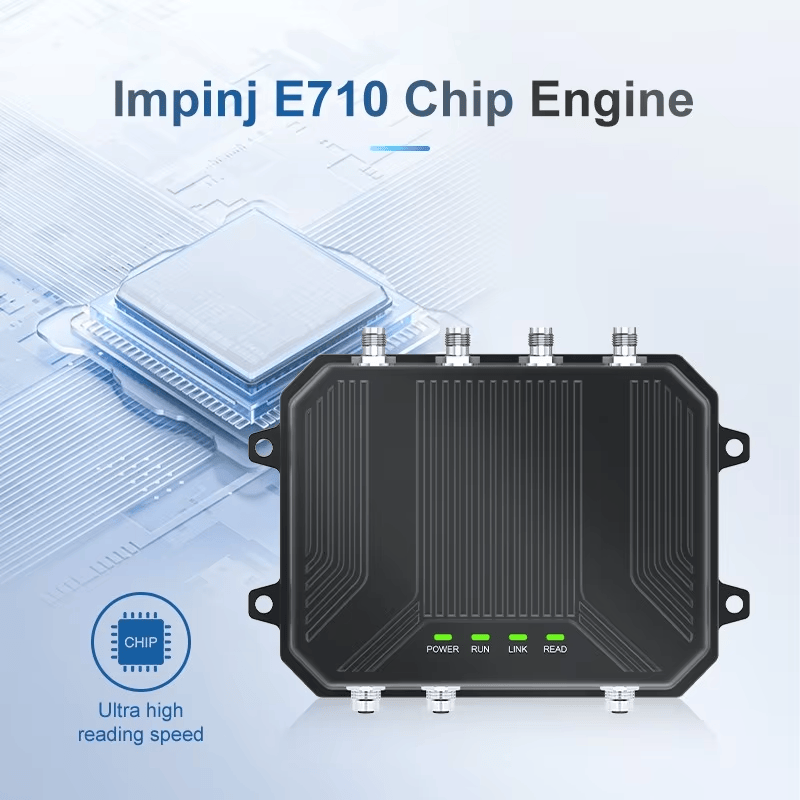

Четецът използва модул за четене и запис Impinj E710 и поддържа ISO18000-6C EPC GEN2. Регионалните UHF честотни опции обхващат 902–928MHz за внедрявания в US и 865–868MHz за внедрявания в EU. С регулируема RF мощност до 33dBm посочената дистанция на четене може да достигне 0–15m в зависимост от типа етикет, антенната конфигурация, ъгъла на монтаж, околния метал и нивото на RF шум на обекта. Това го прави практичен RFID четец с голям обхват за екипи по автоматизация, които се нуждаят от контролирана зона на покритие, а не от случайни твърдения за максимална дистанция. За кашони, тави и палетизирани стоки четецът може да работи с подходящи UHF RFID етикети, след като тестове на място потвърдят стабилността на лепилната повърхност, ориентацията и зоната на четене.

Инженерни детайли за стабилно внедряване на терен

Четири антенни порта, регулируем изход и многорежимно четене

CF824 разполага с четири TNC female антенни порта, което позволява един четец да покрива няколко зони на четене или няколко направления около мотокар, портал, конвейер или индустриална рамка. Бързото обхождане на няколко антени помага на системата да улавя плътни групи етикети и да намалява пропуснатите прочитания при движение на маркирани активи. Вграденият EPC кеш е специфициран за 600 броя при 128-bit EPC, което е полезно при внезапно повишаване на комуникационния трафик по време на групова инвентаризация. За инженери, които вграждат персонализирани индустриални RFID четци в собствено оборудване, възможността за настройване на антенна последователност, RF мощност, логика на тригера и работен режим често е по-важна от една единствена обявена дистанция на четене.

Поддържаните работни режими включват активен режим, режим с тригер и режим на отговор. Активното четене може да се използва там, където системата трябва да следи непрекъснато. Режимът с тригер е полезен, когато сензор, бутон, сигнал от врата или позиция на превозно средство трябва да определя кога четецът започва да събира данни. Режимът на отговор е подходящ, когато хост системата изисква по-строг софтуерен контрол. Тези режими дават на интеграторите повече гъвкавост при съгласуване на четеца с PLC логика, софтуер за управление на склад, MES платформи или точки от работния процес, свързани с достъп и контрол. Когато насоченото покритие трябва да се прецизира, четецът може да се комбинира с подходящи UHF RFID Antennas за близки, средни или по-широки зони на четене.

Индустриални I/O възможности и системна интеграция

GPIO, релета, Wiegand изход, мрежови опции и SDK поддръжка

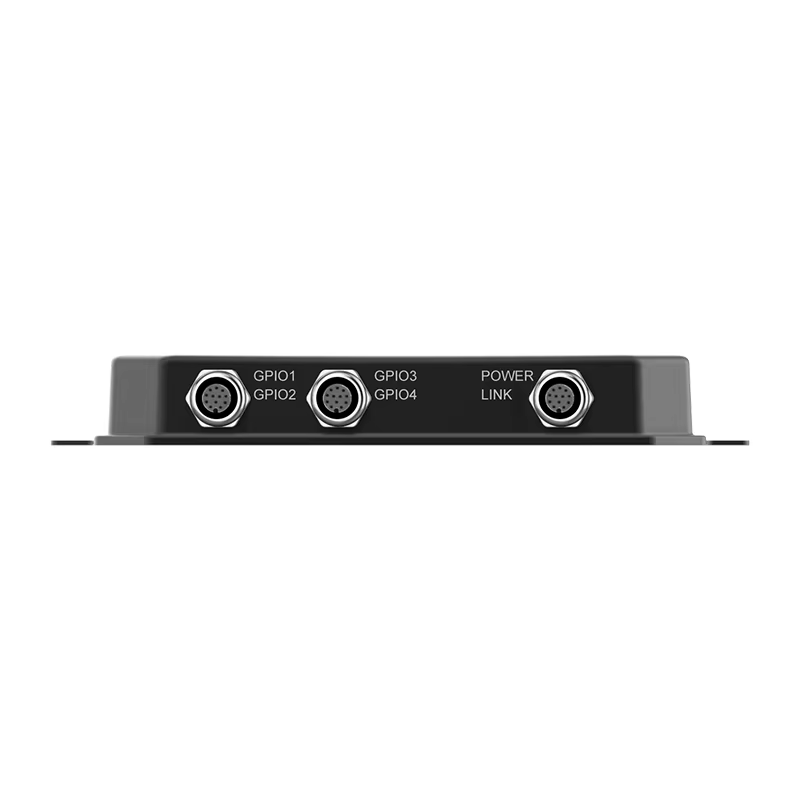

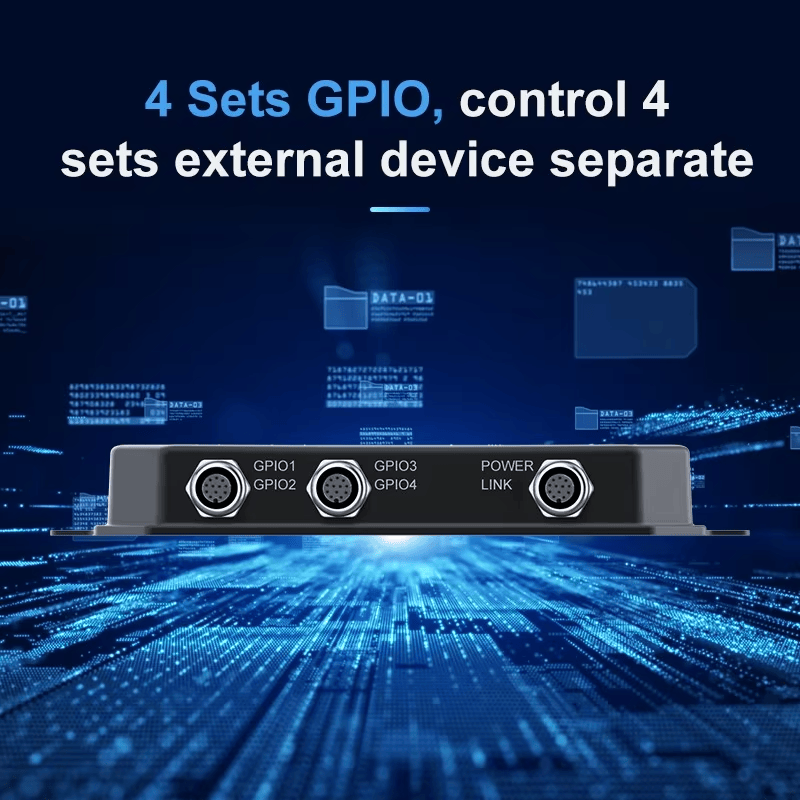

Индустриалните RFID проекти обикновено изискват повече от просто четене на етикети. CF824 включва 4 релета, 4 Wiegand изхода и 4 изолирани GPI входа, което помага на четеца да се свързва с аларми, бариери, сензори, индикаторни светлини, контролери за достъп и автоматизационни терминали. RS232, RS485 и опционална RJ45 комуникация поддържат различни архитектури за управление, а PoE възможността може да опрости окабеляването при подходящи мрежови схеми. Четирицветната LED индикация и зумерът осигуряват директна обратна връзка за монтажниците при пускане в експлоатация и за операторите при ежедневна работа. RSSI поддръжката помага на техническите екипи да оценяват тенденциите в силата на сигнала, да настройват позицията на антените и да намаляват нежеланото кръстосано четене между съседни зони.

SCIVAS поддържа и проектно персонализиране от производствена гледна точка. Купувачите могат предварително да обсъдят честотен регион, целева дистанция на четене, антенна конфигурация, предпочитан интерфейс, монтаж на корпуса, изисквания към фърмуера и SDK интеграция. Пакетът за разработка може да включва demo софтуер, API материали, примери, ресурси от ръководството за потребителя и поддръжка за C#, Delphi, Java, Python, VB и други среди за разработка. Възможността за онлайн обновяване на фърмуера помага при поддръжка на внедрени четци, когато изискванията на терен се променят. При цялостни проекти същата автоматизационна система може да използва четеца заедно с различни индустриални RFID етикети, подбрани за метални активи, пластмасови контейнери, перални процеси, контейнери за отпадъци, проследяване на превозни средства или високотемпературни процеси.

Препоръчани приложения и насоки при избор

Мотокари, производствени линии, складове и контрол върху оборудване

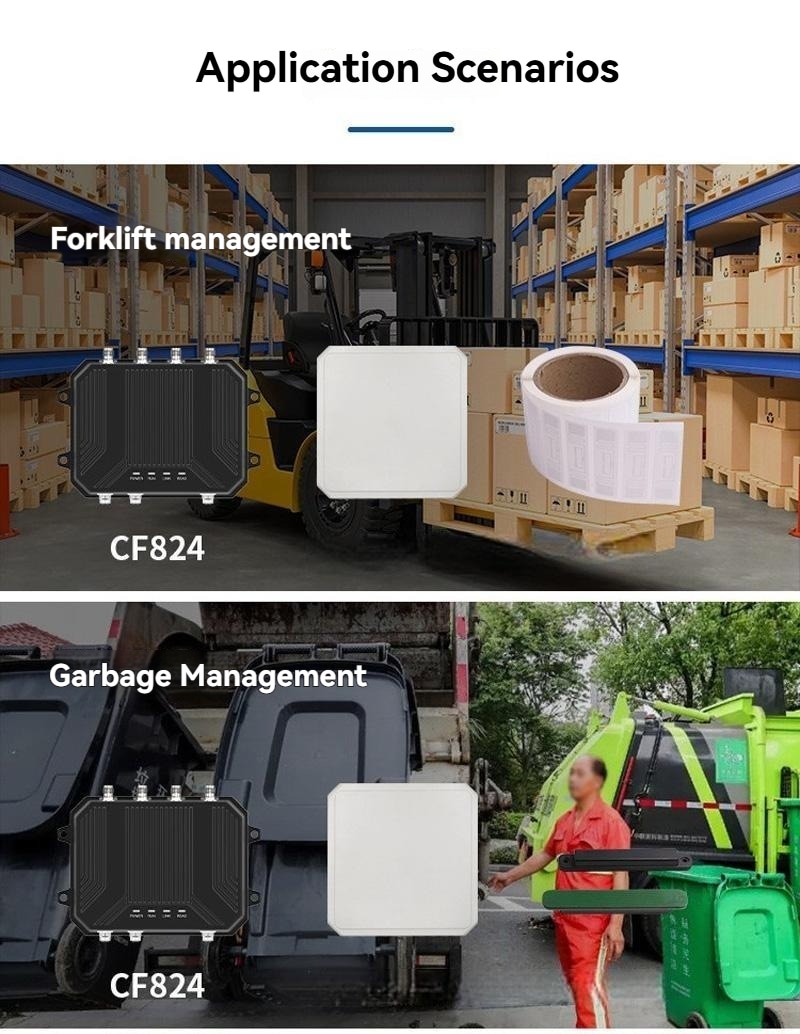

Този четец е подходящ за купувачи, които се нуждаят от индустриален RFID четец с GPIO, а не от обикновено USB устройство. Типичните приложения включват идентификация на палети с мотокар, входящи и изходящи складови контролни точки, проследяване на незавършено производство по линия, контрол на движението на инструменти, разпознаване на контейнери за рециклиране, идентификация на AGV станции и логистично управление върху превозни средства. В тези среди четецът трябва да работи стабилно при вибрации, прах, кабели, движение на оборудване и променящи се ъгли на етикетите. Корпусът от лят алуминий, класът на защита IP65, диапазонът на работно напрежение 9–24V и работният температурен диапазон от -10°C до +55°C правят платформата по-подходяща за индустриални рамки в сравнение с леки вътрешни четци.

Най-добрият резултат при планиране на проект се постига, когато четецът, антената, етикетът, височината на монтаж, екранирането, логиката на тригера и софтуерните правила се проектират заедно. RFID четец за мотокар може да изисква тясно насочено покритие, за да не прочита палети в съседна лента. Контролна точка на конвейер може да се нуждае от по-бързо обхождане и по-ясно време на тригера. Вход на склад може да изисква няколко антени и правила за филтриране, за да се разграничат входящите от изходящите движения. SCIVAS може да помогне при оценка на тези условия преди производство, така че финалната конфигурация да бъде по-близка до реалния автоматизационен процес на купувача, а не само до стандартен каталогов четец.

ЧЗВ

Какво прави CF824 подходящ за проекти с персонализирани индустриални RFID четци?

CF824 комбинира UHF четене с голям обхват, индустриални I/O възможности, управление на няколко антени, IP65 защита и SDK поддръжка в една платформа. Това не е само четец за събиране на EPC номера; той може да се свързва и със сензори, релета, Wiegand устройства и хост софтуер, което улеснява адаптацията му към OEM автоматизационни проекти.

Може ли този четец да се монтира върху мотокари или движещо се оборудване?

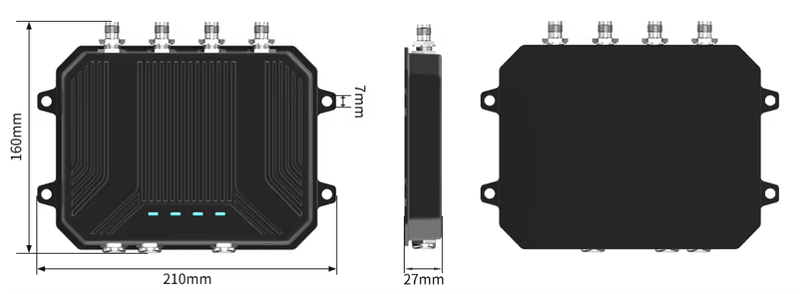

Да. Здравият корпус от лят алуминий, компактният размер 210 × 160.7 × 29mm, работното напрежение 9–24V и външните антенни портове го правят подходящ за монтаж върху мотокар или оборудване. Крайната производителност все пак зависи от позицията на антената, прокарването на кабелите, ориентацията на етикетите и това дали зоната на четене е изолирана от близки палети или стелажи.

Как трябва да се разбира дистанцията на четене 0–15m?

Диапазонът 0–15m е посочена възможност при подходящи условия на етикета и средата, а не фиксирана стойност за всеки обект. Метални стелажи, течни продукти, размер на етикета, усилване на антената, ъгъл на монтаж и RF смущения могат да променят реалната дистанция. SCIVAS препоръчва тестване на финалната комбинация от етикет и антена преди масово внедряване.

Кои интерфейси са налични за индустриални автоматизационни системи?

Четецът поддържа RS232, RS485, опционален RJ45, 4 релета, 4 Wiegand изхода и 4 изолирани GPI входа. Тези интерфейси помагат на интеграторите да свържат четеца с контролни шкафове, сензори, бариери, аларми, индикаторни светлини или контролери за достъп. Най-подходящата конфигурация трябва да се избере според хост системата и плана за окабеляване на терен.

Поддържа ли CF824 четене в няколко зони или направления?

Да. Четирите TNC female антенни порта позволяват един четец да работи с няколко антени за различни направления или зони. Бързото обхождане през антенните портове помага за по-добро улавяне на етикети, когато активите преминават бързо. Правилното разделяне на антените, екранирането и софтуерното филтриране остават важни за избягване на нежелани прочитания от съседни области.

Каква поддръжка за разработка е налична при софтуерна интеграция?

SCIVAS може да предостави demo софтуер, API справки, примери, поддръжка чрез ръководство за потребителя и съвместимост за разработка с езици като C#, Delphi, Java, Python и VB. Онлайн обновяването на фърмуера също помага при поддръжката на внедрен хардуер, когато софтуерната логика, условията на обекта или изискванията на клиента се променят след първата инсталация.

Кои тагове или етикети трябва да се използват с този четец?

Най-подходящият избор на таг зависи от материала на актива, дистанцията на четене, монтажната повърхност, температурата и очаквания експлоатационен живот. Хартиени етикети могат да бъдат подходящи за кашони и палети, докато здравите тагове са по-добър избор за метални инструменти, превозни средства, контейнери или многократни съдове. SCIVAS може да помогне за съчетаване на четеца с подходящи тагове след преглед на приложната среда.
