RS232 ISO14443A RFID четец за HF карти

W21A е универсален безконтактен RS232 четец/записващо устройство, работещо на 13.56MHz. Проектиран за ISO14443A HF чипове, като FM11RF08 и Mifare S50, той осигурява стабилно и точно четене и запис без необходимост от външно захранване. Предоставя се SDK за разработване на персонализирани приложения.

W21A: универсален четец/записващо устройство за ISO14443A HF чипове, като FM11RF08 и Mifare S50. Предоставя SDK за персонализирана разработка. Интерфейс: RS232.

Преглед на продукта

SCIVAS W21A ISO14443A RFID четец е компактен 13.56MHz HF четец/записващо устройство, създадено за системи, които изискват контролирана серийна комуникация, надеждна работа с IC карти и предвидима производителност при четене и запис. За разлика от четците с емулация на клавиатура, които просто извеждат номер на карта, този RS232 RFID четец е предназначен за хост приложения, които трябва да изпращат команди, да получават отговори и да управляват данни за идентификация според логиката на проекта. Подходящ е за панели за контрол на достъпа, вградени терминали, устройства за проверка на членство, станции за събиране на данни и други системи, при които ISO14443A картов четец трябва да комуникира с контролер чрез стабилен сериен интерфейс.

W21A поддържа ISO14443A HF карти, включително MIFARE S50, MIFARE S70, FM11RF08 и съвместими носители за идентификация. За купувачи, които сравняват различни HF RFID четци, основната му стойност не е само честотата 13.56MHz, а комбинацията от RS232 комуникация, SDK поддръжка и компактен механичен формат. Тези характеристики го правят практичен избор за OEM интегратори, доставчици на оборудване за сигурност и софтуерни екипи, които се нуждаят от ISO14443A RS232 RFID четец/записващо устройство за дългосрочна вградена употреба.

Проектиран за интеграция със серийни контролери

RS232 комуникация за предвидим обмен на данни

RS232 интерфейсът позволява на W21A да се свързва директно с индустриални контролери, панели за достъп, терминали на базата на микроконтролери и по-стари системи за управление. В много проекти за контрол на достъпа и автоматизация серийната комуникация остава предпочитан избор, защото избягва USB разпознаване, зависимост от драйвери и неочаквано поведение на операционната система. Хост системата може да контролира кога да се чете, кога да се записва и как да се обработва информацията от картата, което прави четеца подходящ за структурирани работни процеси, а не само за базова plug-and-play идентификация.

Този дизайн е особено полезен, когато четецът се монтира във фиксирана машина или се свързва към контролна платка, която трябва да работи непрекъснато. Времето за четене е под 200ms, а интервалът на четене е под 0.5 секунди, което помага на приложенията да поддържат бърза реакция при представяне на карта. Двуцветният LED индикатор и зумерът дават ясна локална обратна връзка: червеното показва режим на готовност, а зеленото потвърждава успешно четене. Така се намалява несигурността на оператора при регистрация на идентификатори, тестове и ежедневна работа.

Надеждна съвместимост с HF карти

Поддръжка на ISO14443A карти и IC идентификатори

Като ISO14443A RFID четец, W21A е разработен за широко използвани 13.56MHz безконтактни IC карти. Може да се използва в станции за издаване на карти, точки за управление на достъпа, терминали за работно време, устройства за самообслужване, шкафчета и гишета за проверка. Когато проектите изискват и персонализирани RFID карти, четецът може да бъде тестван заедно с избрания тип чип, структура на паметта и работен процес преди по-голямо внедряване.

Четецът работи в режим четене/запис, което дава на разработчиците повече гъвкавост в сравнение с устройства само за четене. В зависимост от типа карта и системните права приложенията могат да четат идентификатори, да взаимодействат със съхранени данни и да поддържат контролирани операции по запис. Това прави W21A подходящ за проекти, в които данните за идентификация трябва да се управляват от софтуер, а не просто да се прихващат като статичен сериен номер. SCIVAS може да съдейства с тестови мостри, насоки за комуникация и обсъждане на конфигурацията за клиенти, които изграждат нови платформи с карти.

Компактен корпус за вградена и настолна употреба

Нископрофилен ABS дизайн със стабилно захранване

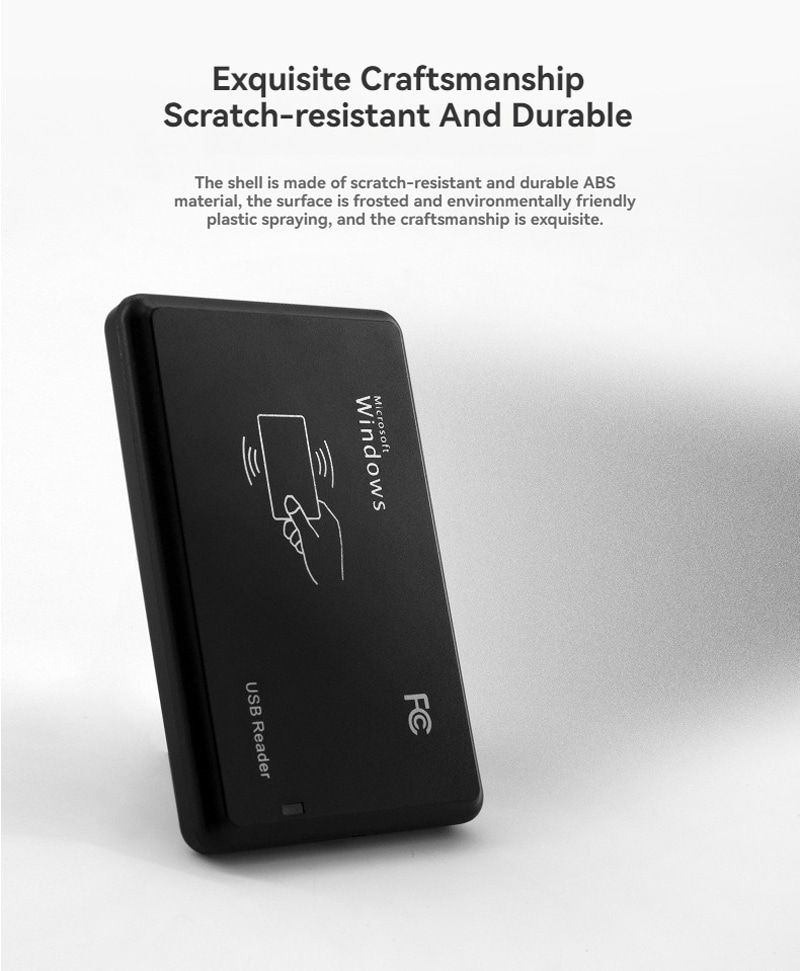

W21A използва черен ABS корпус с компактни размери 104×68×10mm и тегло около 140g. Тънкият корпус улеснява поставянето върху плот, фиксирането в шкаф или интегрирането в структурата на терминал. Кабелът с дължина 1400mm дава повече свобода на монтажниците при позициониране на четеца близо до контролна платка или хост устройство. Захранването DC 5V поддържа стабилна работа без необходимост от отделна обемиста захранваща система.

Работното разстояние е 0–80mm в зависимост от картата, антенната среда и условията на монтаж. Този контролиран обхват е подходящ за близко представяне на карта, при което потребителят умишлено доближава идентификатора до четеца. При проекти, свързани със сигурността, такова поведение може да бъде предпочитано пред по-дълги зони на четене, защото намалява случайните прочитания и поддържа зоната на транзакция ясна. За обекти, които се нуждаят от устройства около врати или защитени гишета, W21A може да допълва RFID достъп контрол четци, като обслужва RS232-базирани сценарии за вграден контрол.

Поддръжка за разработка и подходящи приложения

SDK помощ за персонализирани софтуерни проекти

Наличен е SDK за персонализирана разработка, който позволява на инженерите да изграждат комуникационни процедури около командно взаимодействие. Това е важно за клиенти, които не купуват само хардуер, а интегрират четеца в по-широка софтуерна среда. Хост приложенията могат да бъдат проектирани да проверяват състояние на карта, да задействат локални действия, да записват събития или да синхронизират информация за идентификатори с база данни. Поддържаните операционни системи включват Windows XP, WinCE, Windows 7, Windows 10, Windows 11, Linux и Android, което дава на разработчиците няколко възможни пътя за интеграция.

От гледна точка на фабрична доставка W21A е най-подходящ като практичен 13.56MHz RFID четец/записващо устройство за контролирани серийни проекти, а не като общ потребителски картов четец. Той е подходящ за купувачи, които се нуждаят от стабилно поведение на протокола, ясна обратна връзка, компактна инсталация и поддръжка от доставчик при проектни тестове. Преди поръчка на едро клиентите могат да потвърдят типа карта, изискванията към комуникационните команди, метода на монтаж, софтуерната среда и очакваното разстояние на четене, за да бъде четецът правилно съобразен с реалното приложение.

ЧЗВ

Q1: Какво е основното приложение на този ISO14443A RFID четец?

A1: W21A се използва основно за четене и запис на 13.56MHz HF карти в системи, които изискват RS232 комуникация. Типични приложения са панели за контрол на достъпа, вградени терминали, членски устройства, системи за работно време, контролери за шкафчета и станции за регистрация на карти, при които хост системата трябва да управлява данните от картата чрез дефинирани серийни команди.

Q2: Какви типове карти поддържа четецът W21A?

A2: W21A поддържа HF карти, съвместими с ISO14443A, включително MIFARE S50, MIFARE S70, FM11RF08 и свързани безконтактни IC идентификатори. Реалното поведение при четене и запис зависи от типа чип, структурата на паметта, правата на картата и дизайна на софтуерните команди, затова се препоръчва тестване с мостри преди потвърждаване на голяма проектна поръчка.

Q3: Защо да се избере RS232 RFID четец вместо USB четец?

A3: RS232 често е предпочитан в системи с контролери, защото осигурява стабилна серийна комуникация без зависимост от USB драйвери или разпознаване на устройство от операционната система. Това помага на вградено оборудване, индустриални панели и платки за контрол на достъпа да поддържат постоянен обмен на данни, особено в проекти, при които се очаква четецът да работи непрекъснато години наред.

Q4: Този четец само номера на карти ли чете?

A4: Не. W21A работи в режим четене/запис, а не само като устройство за извеждане на номер на карта. С подходящ софтуер и права на картата хост приложението може да комуникира с четеца, да обработва данни за идентификация и да изгражда по-контролирани работни процеси. Точната функция зависи от избраната карта и изискванията за разработка.

Q5: Работното разстояние винаги ли е 80mm?

A5: Работното разстояние 0–80mm е ориентировъчен диапазон, а не фиксирана стойност за всяка инсталация. Реалното разстояние се влияе от антената на картата, типа чип, околния метал, позицията на монтаж, електрическия шум и софтуерното време за реакция. За производствени проекти SCIVAS препоръчва финалната карта и реалната позиция на четеца да се тестват заедно.

Q6: Може ли W21A да се използва във вградени устройства?

A6: Да. Компактният ABS корпус, RS232 интерфейсът, DC 5V захранването и тънкото тяло с размери 104×68×10mm правят W21A подходящ за вградени терминали и фиксирано оборудване. Той може да се използва и на бюро по време на разработка, издаване на карти или системни тестове преди окончателното механично инсталиране.

Q7: Какво трябва да потвърдят купувачите преди поръчка?

A7: Купувачите трябва да потвърдят необходимия тип карта, софтуерната среда, нуждите от RS232 команди, разстоянието на четене, метода на монтаж, захранването и дали са необходими функции само за четене или за четене и запис. Споделянето на тези детайли помага на SCIVAS да провери дали W21A отговаря на проекта или друг модел четец би бил по-подходящ.
