Компактен RFID таг за метално оборудване

PCB RFID тагът за монтаж върху метал е изработен от FR-4 материал и предлага степен на защита IP68 за висока надеждност и дълъг експлоатационен живот. Той издържа на високи температурни натоварвания и е подходящ за работа в различни тежки индустриални среди. Тагът може да се монтира чрез винтове, нитове, лепило или други подходящи крепежни елементи. Съвместим е с протокола ISO18000-6C (EPC C1G2) и разполага с уникален глобален ID, което го прави подходящ за широко приложение при проследяване и управление на активи.

Тагът е произведен от FR-4 материал със защита IP68, осигуряваща отлична устойчивост и надеждност. Високата му температурна устойчивост позволява употреба в различни сурови работни условия. Монтажът може да се извърши с винтове, нитове, лепила или други методи. Поддръжката на ISO18000-6C (EPC C1G2) и уникалният глобален ID го правят подходящ за различни системи за проследяване, идентификация и управление на активи.

Приложения:

1. Метални среди

2. Проследяване на активи – оборудване, части, контейнери

3. Контрол на инвентара

4. Логистика

5. Петрохимическа индустрия

6. Автомобилна индустрия

7. Сигурност

8. Проследяване на газови бутилки

9. Външни приложения, например рекламни табла

Компактни RFID тагове за метални индустриални активи

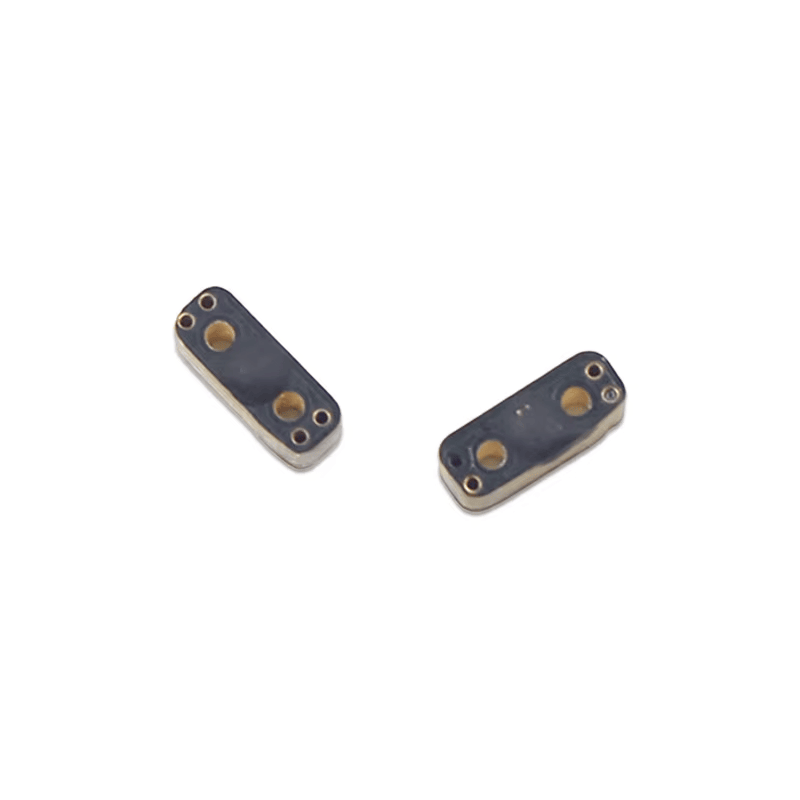

SCIVAS P0803-1 е компактен RFID таг за метален монтаж, разработен за програми за управление на активи, при които металните повърхности оставят много ограничено място за инсталация. Тагът е с размер 8 × 3 × 3 mm, използва FR4 PCB конструкция и е запечатан със защита IP68. Това дава на проектните екипи малка, но устойчива UHF точка за идентификация на инструменти, машинни части, контейнери, газови бутилки, приспособления, стелажи и външно метално оборудване. За разлика от обикновените етикети, които губят стабилност при четене върху проводими повърхности, този модел е проектиран да работи с металната основа като част от средата на четене и да поддържа практична идентификация в тежки индустриални процеси.

Основният SEO фокус на тази страница е RFID тагове за метален монтаж, но самият продукт е подходящ и за купувачи, които търсят PCB on metal RFID tags, UHF RFID тагове за метал, RFID тагове за метални активи и решения за проследяване на оборудване. За инженери и интегратори, които сравняват компактни за метал RFID етикети, P0803-1 е особено полезен, когато монтажната зона е тясна, активът се премества често, а идентификационната точка трябва да устои на износване, влажност, температурни промени и ежедневна работа.

UHF работа върху метал в изключително малък формат

P0803-1 поддържа EPC C1G2 и ISO18000-6C, което го прави подходящ за стандартна UHF RFID инфраструктура в складове, работилници, производствени линии, логистични дворове, сервизни помещения, петрохимически обекти, автомобилни заводи и зони за активи с контролиран достъп. Чипът NXP Ucode 8 предоставя 128-bit EPC памет и 96-bit TID памет, като поддържа ясно кодиране на ниво артикул, пакетно кодиране и стабилна проверка на идентичността. потребител паметта не се използва, което запазва структурата на данните фокусирана върху EPC базирани системи за управление на активи, които разчитат на централна база данни за сервизни записи, история на местоположението и собственост на активите.

Обхватът на четене зависи от четеца, антената, монтажната основа, регионалните настройки и геометрията на околните метални повърхности. При FCC условия изходните тестови данни посочват до 11 m със стационарен четец върху метална основа 15 × 2 cm и 3.5 m върху метална основа 14 × 14 cm. С ръчен четец посоченият обхват достига 8.0 m върху метална основа 15 × 2 cm и 1.0 m върху метална основа 14 × 14 cm. Тези стойности правят тага подходящ както за дългообхватни RFID тагове върху метални повърхности, така и за задачи за потвърждение от близко разстояние, при условие че финалната проверка се извърши върху реалния актив.

Създаден за топлина, влажност, външна среда и честа работа

FR4 корпусът и защитата IP68 подпомагат надеждната употреба в взискателни среди. P0803-1 работи от -40°C до +85°C и издържа при съхранение или краткотрайно излагане от -40°C до +150°C. Той понася и до 98% влажност без конденз. Тази комбинация го прави практичен избор за IP68 RFID тагове за индустриално проследяване на активи, когато оборудването може да бъде изложено на почистване, прах, външна влага, температурни колебания, вибрации или постоянен контакт с работници и инструменти. При много метални приложения издръжливостта не означава само оцеляване в средата, а и запазване на четим EPC код на едно и също място в продължение на години, докато активът преминава през поддръжка, склад, експедиция, връщане и инспекция.

Монтажът може да се извърши с 3M лепило, нитове, магнити, винтове или специфичен за проекта метод на закрепване. Правилният избор зависи от повърхността на актива, изисквания експлоатационен срок, излагането на удар и това дали тагът трябва да може да бъде премахнат по-късно. Лепилото е удобно за чисти и равни повърхности, докато нитовете или винтовете често са предпочитани при постоянно проследяване на оборудване. Магнитният монтаж може да се обмисли за временна или многократна идентификация, но всяко внедряване трябва да бъде тествано за здравина на закрепване и стабилност на четене.

Персонализация за проследяване на активи, инвентар и OEM проекти

SCIVAS може да поддържа печат на лого, баркод, сериен номер, кодиране и дизайнерска персонализация според нуждите на различни внедрявания. При проект с PCB UHF RFID тагове за инструменти и контейнери визуалният код върху тага може да съответства на EPC структурата в софтуерната база данни, което улеснява проверките на място за екипи, които все още се нуждаят от баркод или четим резервен код. За проследяване на газови бутилки върху метал, контрол на инвентара, управление на автомобилни компоненти, идентификация на външни рекламни табла и програми за оборотни контейнери малкият формат на тага помага да се намали влиянието върху работата на актива, като същевременно всеки елемент остава проследим.

Този продукт може да бъде част от по-широка RFID хардуерна екосистема. Таговете осигуряват идентичността на артикула, а антените и четците събират данните. Когато клиентите изграждат цялостна система със стационарни портали, ръчни проверки или работна станция за верификация, те могат да сравнят подходящи RFID Industrial четци, за да съчетаят обхват на четене, скорост и монтажна среда. Ако проектът включва както метални, така и неметални активи, SCIVAS може да помогне на клиентите да сравнят различни RFID етикети, така че всеки материал, размер и работно условие да получи по-подходящо решение за маркиране, вместо един и същ тип таг да се използва за всички активи.

Често задавани въпроси

Списък на PCB RFID тагове за монтаж върху метал

Бележка: Посочените в таблицата по-долу диапазони на четене може значително да се различават от реалните резултати поради разлики в средата за изпитване. За точни резултати винаги извършвайте практически тестове.


  Технически лист на продукта P0803-1
