MIFARE HF четец за карти с USB интерфейс

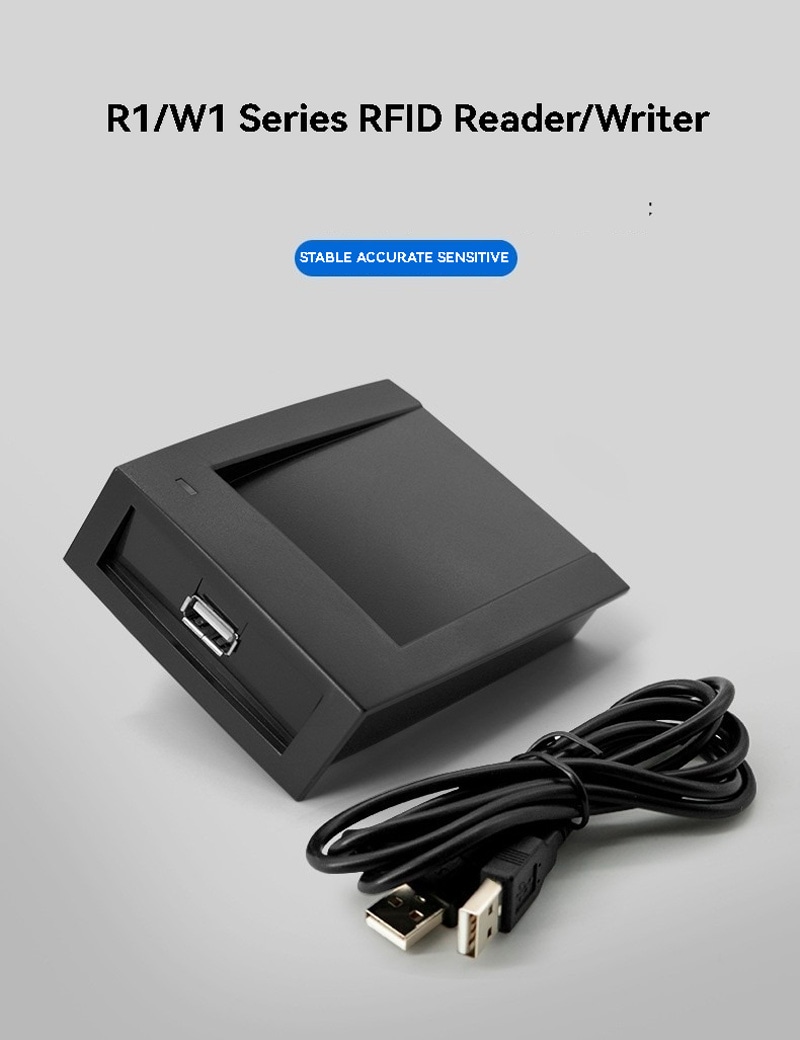

RFID четецът/записвач от серията R1/W1 е универсално устройство за карти, разработено с безконтактна радиочестотна технология. Може свободно да се включва и изключва по време на работа чрез функцията plug-and-play, без необходимост от външно захранване. Не се изисква инсталиране на драйвери, а четенето е стабилно, прецизно и надеждно. Серията намира широко приложение в интернет клубове, системи за управление на членство, решения за защита от фалшифициране, контрол на производствени процеси и събиране на данни.

Таблица с модели на RFID четците/записвачите от серията R1/W1

Забележки:

1. R/O: само четене; R/W: четене и запис.

2. R10D прочита UID на LF чипове, например EM4200 и TK4100, и поддържа конфигуриране на изходния формат на UID. Интерфейс: USB.

3. R10H прочита HID карти. Интерфейс: USB.

4. R11D прочита UID на LF чипове, например EM4200 и TK4100, и поддържа конфигуриране на изходния формат на UID. Интерфейс: RS232.

5. R10DC: двучестотен RFID четец. Прочита UID на LF чипове, например EM4200 и TK4100, както и на HF чипове ISO14443A, например FM11RF08 и Mifare S50. Поддържа конфигуриране на изходния формат на UID. Интерфейс: USB.

6. R10C прочита UID на HF чипове ISO14443A, например FM11RF08 и Mifare S50, и поддържа конфигуриране на изходния формат на UID. Интерфейс: USB.

7. R10B прочита UID на HF чипове ISO14443A и ISO14443B. Интерфейс: USB.

8. R1093 прочита UID на HF чипове ISO15693, например ICODE SLI/SLIX, и поддържа конфигуриране на изходния формат на UID. Интерфейс: USB.

9. R11C прочита UID на HF чипове ISO14443A, например FM11RF08 и Mifare S50, и поддържа конфигуриране на изходния формат на UID. Интерфейс: RS232.

10. R11B прочита UID на HF чипове ISO14443A и ISO14443B. Интерфейс: RS232.

11. R1193 прочита UID на HF чипове ISO15693, например ICODE SLI/SLIX, и поддържа конфигуриране на изходния формат на UID. Интерфейс: RS232.

12. W10A: универсален четец/записвач за HF чипове ISO14443A, например FM11RF08 и Mifare S50. Предоставя SDK за разработване на персонализирани приложения. Интерфейс: USB.

13. W10S: пълносекторен RFID четец/записвач, който може активно да прочита данни от зададени сектори. Позволява свободно превключване между режим само за четене и режим за четене и запис. Протокол: ISO14443A. Интерфейс: USB.

14. W1093: универсален четец/записвач за HF чипове ISO15693, например ICODE SLI/SLIX. Предоставя SDK за разработване на персонализирани приложения. Интерфейс: USB.

15. W10Q: универсален четец/записвач за многопротоколни HF чипове по ISO14443A, ISO14443B и ISO15693. Предоставя SDK за разработване на персонализирани приложения. Интерфейс: USB.

16. W11A: универсален четец/записвач за HF чипове ISO14443A, например FM11RF08 и Mifare S50. Предоставя SDK за разработване на персонализирани приложения. Интерфейс: RS232.

17. W11S: пълносекторен RFID четец/записвач, който може активно да прочита данни от зададени сектори. Позволява свободно превключване между режим само за четене и режим за четене и запис. Протокол: ISO14443A. Интерфейс: RS232.

18. W1193: универсален четец/записвач за HF чипове ISO15693, например ICODE SLI/SLIX. Предоставя SDK за разработване на персонализирани приложения. Интерфейс: RS232.

19. W11Q: универсален четец/записвач за многопротоколни HF чипове по ISO14443A, ISO14443B и ISO15693. Предоставя SDK за разработване на персонализирани приложения. Интерфейс: RS232.

Основни параметри на RFID четците/записвачите от серията R1/W1:

MIFARE четец за надеждна интеграция на HF карти

SCIVAS разработва MIFARE четците от серията R1/W1 за проекти, които изискват стабилно разпознаване на 13,56 MHz карти, бързо извличане на данни и практична интеграция със системи за контрол на достъп, членство, идентификация и управление на производствени процеси. Серията включва модели само за четене и модели за четене и запис, което позволява на системните интегратори да изберат обикновен четец за извеждане на UID или по-функционален HF RFID четец/записвач за работа със секторни данни и разработване на специализиран софтуер. При настолните приложения са важни компактните размери, лесното внедряване и постоянните резултати при многократно доближаване на картата. Устройството разполага със здрав черен ABS корпус, размери 110×80×26mm, захранване DC 5V, LED индикация и зумер, така че операторът да разпознава режима на готовност и успешното четене или запис, без всеки път да проверява програмата на свързания компютър.

За проекти по ISO14443A, ISO14443B и ISO15693

Серията е особено подходяща за системи с MIFARE S50, FM11RF08 и други карти по ISO14443A, а избрани версии поддържат също ISO14443B или ISO15693 чипове като ICODE SLI и ICODE SLIX. Така продуктовата гама покрива няколко свързани изисквания: 13,56 MHz MIFARE четец за основно извличане на UID, USB MIFARE четец за работни места за регистрация или многопротоколен HF четец/записвач за приложения с различни безконтактни технологии. Типичното работно разстояние е 0–80mm в зависимост от конструкцията на картата и околната среда, а краткото време за реакция подпомага ефективната ежедневна работа.

USB и RS232 за различни системни архитектури

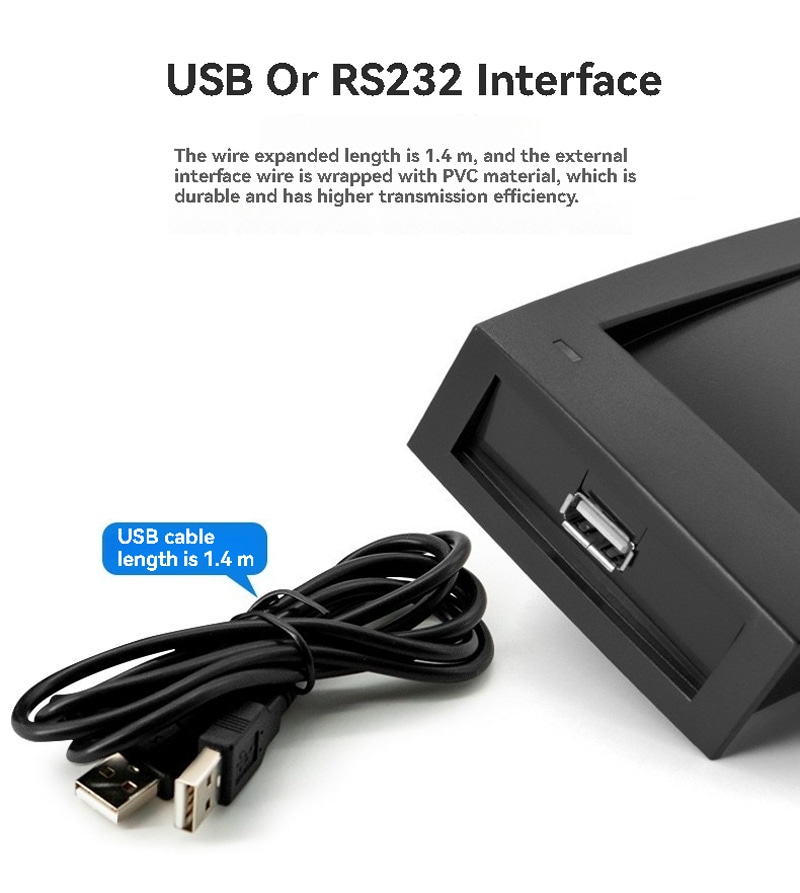

Различните инсталации изискват различни комуникационни интерфейси. USB моделите са удобни за компютърни станции за регистриране на карти, рецепции, системи за членство и посетители, библиотечни гишета, терминали за отчитане на присъствие и малки обслужващи обекти, където plug-and-play работата намалява времето за инсталиране. Моделите с RS232 са подходящи за свързване към индустриални контролери, вградени терминали, павилиони за самообслужване, по-стари системи за достъп или специализиран хардуер за събиране на данни. Наличието на USB и RS232 варианти улеснява B2B клиентите при избора на HF четец според използваното оборудване и комуникационна среда.

Модели само за четене и за четене и запис

Серията R е насочена към извеждане на UID в режим само за четене и е подходяща за системи, които се нуждаят единствено от идентификация на картата. Серията W е предназначена за приложения с четене и запис и може да бъде доставена с SDK за разработване на персонализиран софтуер. Някои версии поддържат четене на цели сектори и превключване между режим само за четене и режим за четене и запис. Това позволява на разработчиците да управляват контролирани процеси с картови данни, без да сменят хардуерната платформа. Когато проектът използва RFID карти с MIFARE или съвместими HF чипове, SCIVAS може да съдейства за избора на модел според протокола, изходния формат и софтуерната среда.

Приложения за достъп, членство и събиране на данни

Този MIFARE четец/записвач е подходящ за регистриране на карти в системи за контрол на достъп, издаване на служебни карти, управление на членство, идентификация при платежни процеси, проверка срещу фалшифициране, контрол на производството, регистрация на инструменти, вход в оборудване, събиране на данни и инициализиране на карти. При проект за контрол на достъп устройството може да се използва на административно работно място за регистриране на номера на картата, преди в софтуера да бъдат зададени съответните права. В членска система служителите на рецепцията могат бързо да прочитат или записват картови данни при регистрация на клиенти. В производствена среда четецът може да подпомага проследяването на работни поръчки или идентификацията на оператори, когато безконтактните карти са по-удобни от ръчното въвеждане.

Проектиран за стабилна ежедневна работа

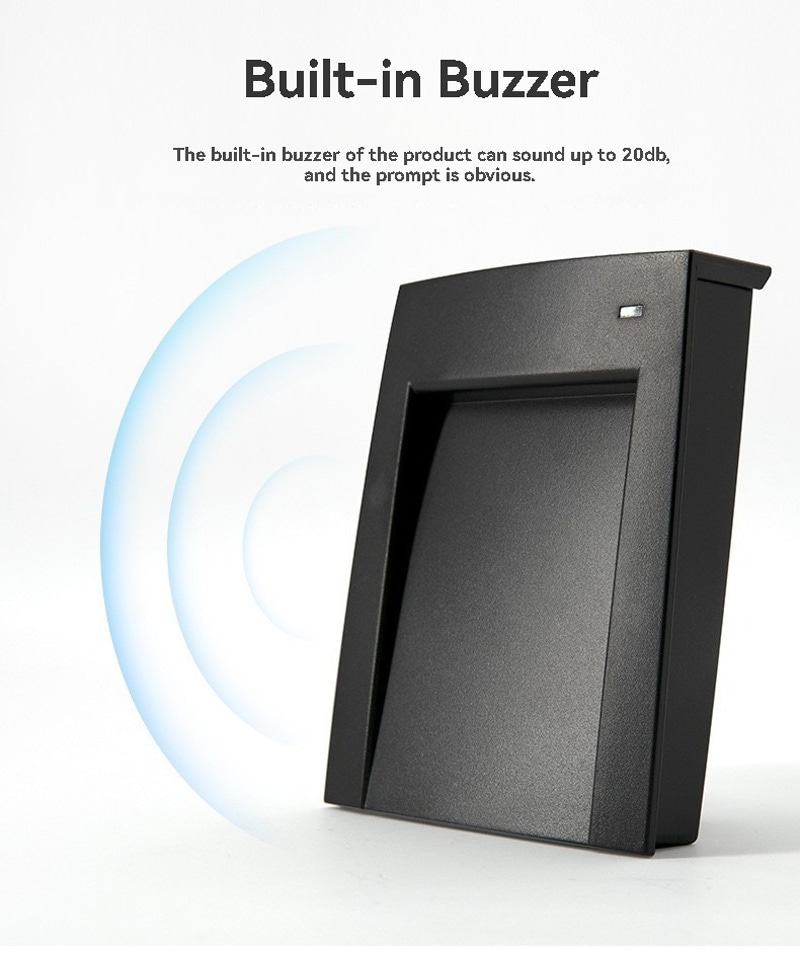

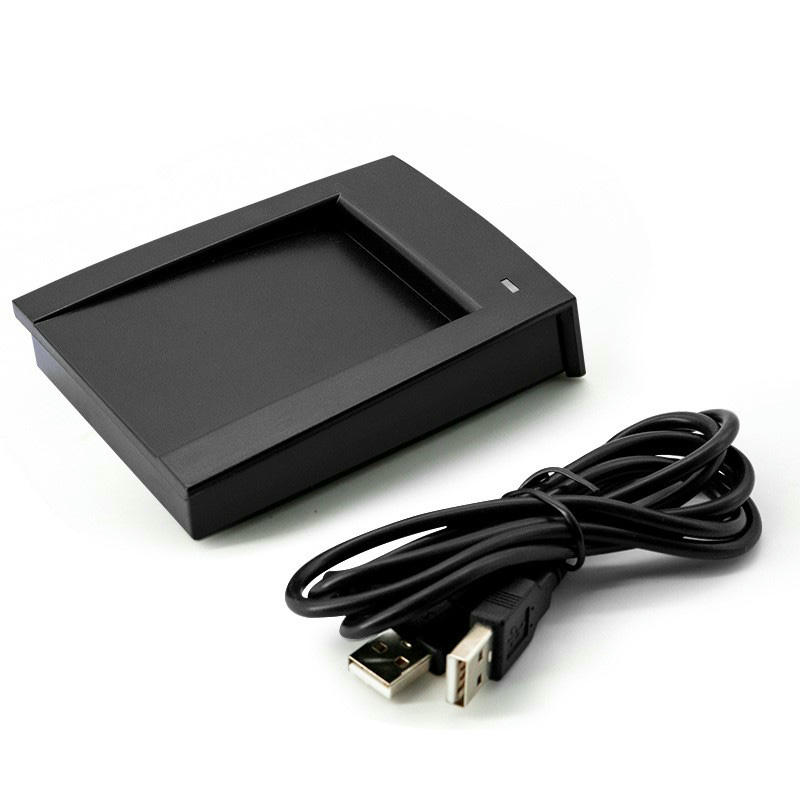

Устройството е предназначено за редовна употреба в офиси, на обслужващи гишета и в лека промишлена среда. В зависимост от избрания модел и софтуерната конфигурация се поддържат Windows, Linux и Android, като спецификацията включва WinXP, WinCE, Win7, Win10, Win11, Linux и Android. Работният температурен диапазон от -10°C до +70°C и диапазонът за съхранение от -20°C до +80°C осигуряват практична устойчивост при обичайни условия на експлоатация. Двуцветният LED индикатор и звуковият сигнал улесняват работата, а кабелът с дължина 1400mm предоставя повече свобода при разполагане върху бюра, шкафове, плотове или интеграционни панели.

Фабрична поддръжка и избор според проекта

Като производител и доставчик SCIVAS не препоръчва изборът на HF четец да се основава единствено на работната честота. За надеждна конфигурация трябва да се отчетат типът на чипа, необходимостта от четене или запис, интерфейсът, изходният формат, операционната система на свързаното устройство, изискванията за разработване на софтуер и евентуалното бъдещо разширяване към други RFID четци или картови технологии. За клиенти, изграждащи системи за контрол на врати, SCIVAS може да сравни този настолен четец за регистриране с панелни или стенни RFID четци за контрол на достъп, така че административната регистрация и реалното преминаване през входните точки да работят съгласувано. Това намалява риска от несъвместимост, съкращава тестването и помага на дистрибуторите и интеграторите да предоставят по-завършено решение.

Често задавани въпроси за MIFARE четците

За какво се използва MIFARE четецът за карти?

MIFARE четецът се използва за идентифициране, четене или запис на безконтактни карти на 13,56 MHz, базирани на MIFARE или съвместима HF технология. Типичните приложения включват регистриране на карти за контрол на достъп, членски системи, идентификация на служители, управление на посетители, издаване на карти, проверка срещу фалшифициране и софтуерно събиране на данни, при което доближаването на карта е по-бързо от ръчното въвеждане.

Поддържа ли четецът USB и RS232 интерфейси?

Да. Серията R1/W1 включва модели с USB и RS232. USB е подходящ за настолни станции за регистриране на карти и компютърно базирани системи, а RS232 се използва при вградени устройства, павилиони, индустриални контролери и по-старо оборудване. Подходящият вариант зависи от свързаното устройство, комуникационния метод, софтуерната среда и изискванията за интеграция.

Работи ли HF RFID четецът/записвач с карти MIFARE S50?

Избрани модели поддържат чипове ISO14443A като MIFARE S50 и FM11RF08. Някои версии са предназначени само за прочитане и извеждане на UID, докато моделите от серията W поддържат четене и запис и могат да се използват със SDK за разработване на специализиран софтуер. Преди поръчка трябва да бъдат потвърдени точният тип чип, изискванията за работа със сектори и желаният изходен формат.

Каква е разликата между моделите само за четене и моделите за четене и запис?

Моделите само за четене се използват основно за извеждане на UID или предварително конфигурирани картови данни към свързаната система. Това е достатъчно за много задачи по идентификация и регистрация. Моделите за четене и запис поддържат по-разширени операции, включително записване на информация върху съвместими HF карти или прочитане на зададени сектори според конкретния модел и софтуерна конфигурация.

Подходящ ли е четецът за регистриране на карти за контрол на достъп?

Да. Продуктът е подходящ за регистриране на карти на рецепция или административно работно място при проекти за контрол на достъп. Той прочита данните на картата, преди в управляващия софтуер да бъдат зададени съответните права. За действителните входни точки обикновено са необходими и стенни или панелни четци, предназначени за постоянна експлоатация на място.

Какво разстояние на четене може да се очаква?

Посоченото работно разстояние е 0–80mm, но действителната стойност зависи от чипа, конструкцията на антената, материала на картата, избрания модел, монтажната среда и близките източници на смущения. За стабилни резултати картата трябва да се доближава до активната зона на устройството, особено при тестване на различни конструкции и персонализирани формати.

Може ли SCIVAS да помогне при избора на подходящ модел?

Да. SCIVAS може да препоръча модел според честотата, протокола, типа чип, интерфейса, необходимостта от четене или запис, операционната система и изискванията за софтуерна интеграция. Предоставянето на мостра от картата, описание на приложението, информация за свързаното устройство и очаквания работен процес ще помогне за по-точен и готов за внедряване избор.
