Персонализирани NFC RFID FPC тагове за IoT

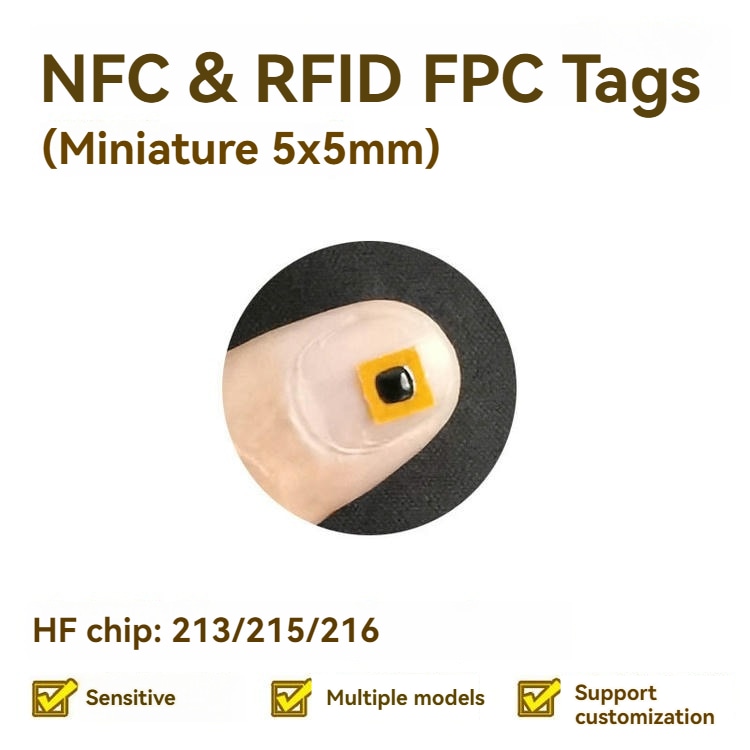

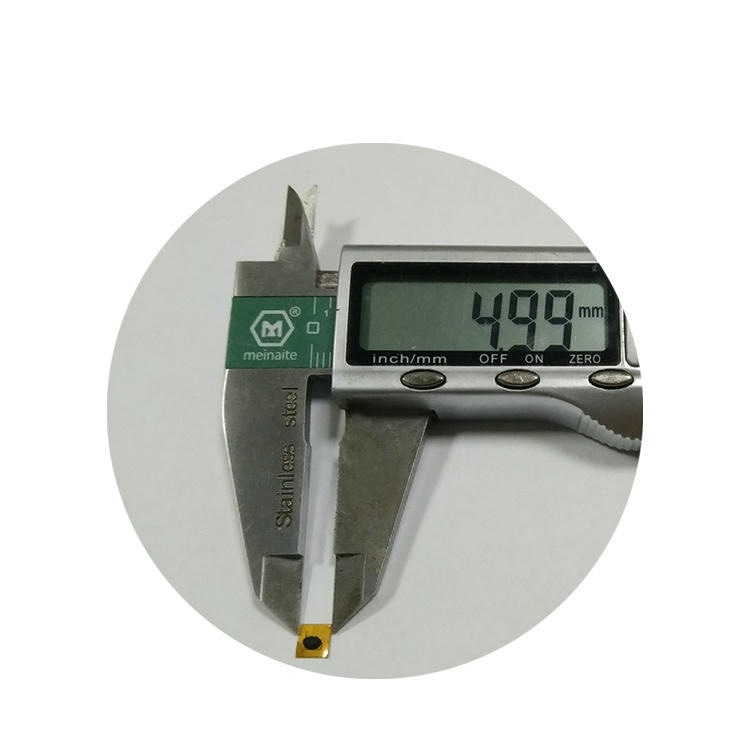

Компактен дизайн на FPC тагове за ограничено пространство

NFC RFID FPC таговете на SCIVAS са разработени за проекти, при които стандартен етикет, карта или твърд транспондер са прекалено големи за наличната монтажна площ. Структурата от гъвкава печатна платка позволява антената и чипът да бъдат разположени в тънък и лек формат. Така тагът е подходящ за малки активи, електронни компоненти, комплекти инструменти, продуктови корпуси, интелигентни опаковки и IoT модули. Вместо продуктът да се адаптира към тага, тагът може да бъде проектиран спрямо продукта, без да променя външния му вид.

Решението е особено практично, когато идентификаторът трябва да бъде поставен в тесен отвор, под капак, зад дисплеен панел или върху леко извита повърхност. В сравнение с много стандартни RFID тагове, FPC конструкцията предоставя повече свобода при определяне на контура, дебелината и монтажната позиция. Тя позволява дискретно проследяване на отделни артикули при производство, техническо обслужване, отдаване под наем, лабораторна работа, търговия и вътрешно управление на активи, където всеки милиметър е от значение.

Персонализирани NFC RFID FPC тагове за инвентар и IoT

За екипите, управляващи инвентар, предимството на мини NFC RFID FPC таговете не се изчерпва с компактния им размер. Основната полза е възможността да се предостави постоянна цифрова идентичност на артикули, които преди са били трудни за маркиране. Малки резервни части, аксесоари, пакетирани мостри, медицински консумативи, индустриални модули и компоненти с висока стойност могат да бъдат свързани с база данни или мобилен процес на четене. Така операторите проверяват местоположение, собственост, партида, сервизен статус или история на движението с по-малко ръчни операции.

При разработването на IoT устройства FPC RFID таговете могат да бъдат интегрирани като вградени идентификатори още по време на сглобяването. Те могат да подпомогнат удостоверяването на автентичността, регистрацията за техническо обслужване, проверките срещу фалшифициране, следпродажбеното проследяване и събирането на данни през жизнения цикъл. Когато проектът включва и печатни смарт етикети за кашони, тави или външни опаковки, SCIVAS може да помогне при сравнението между FPC тагове и подходящи RFID етикети, за да се използва правилният формат във всяка точка на идентификация.

Гъвкав избор на материал, форма и монтаж

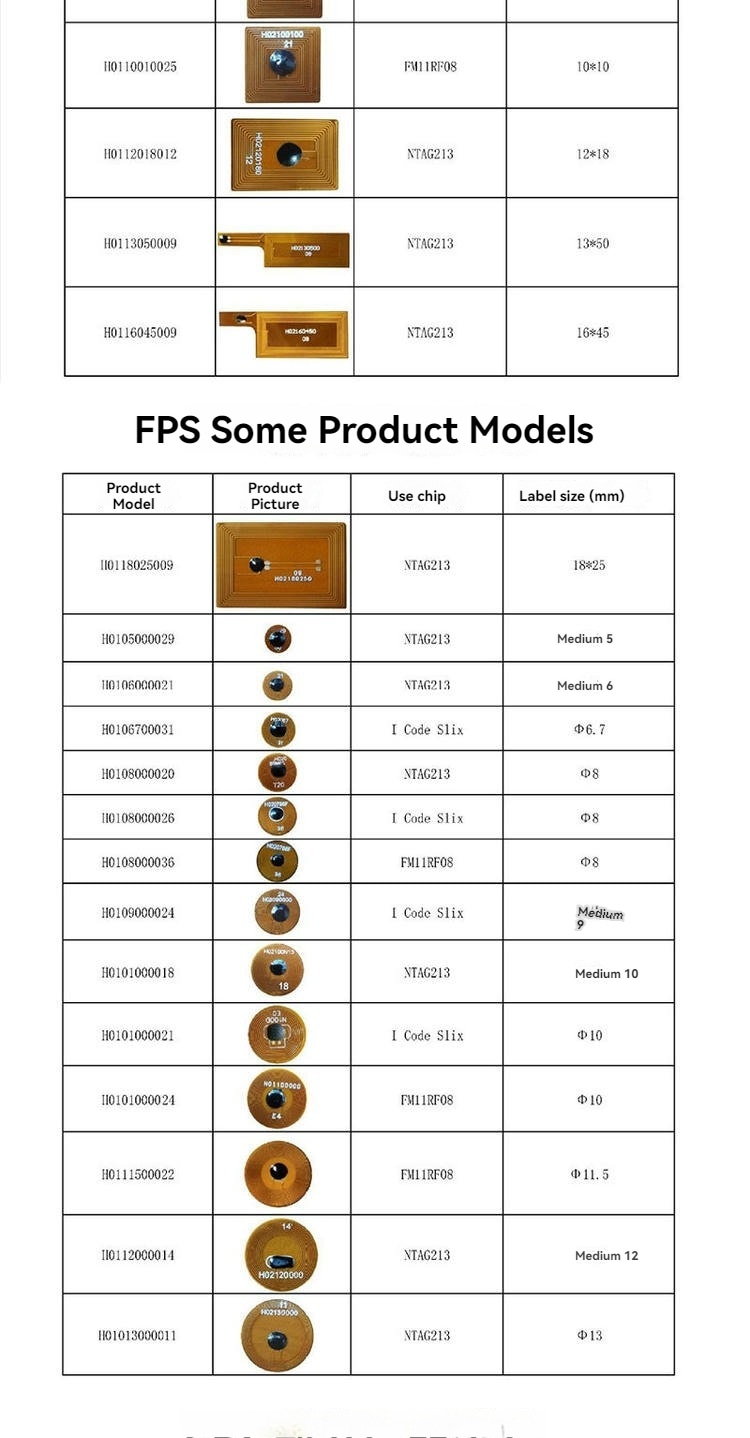

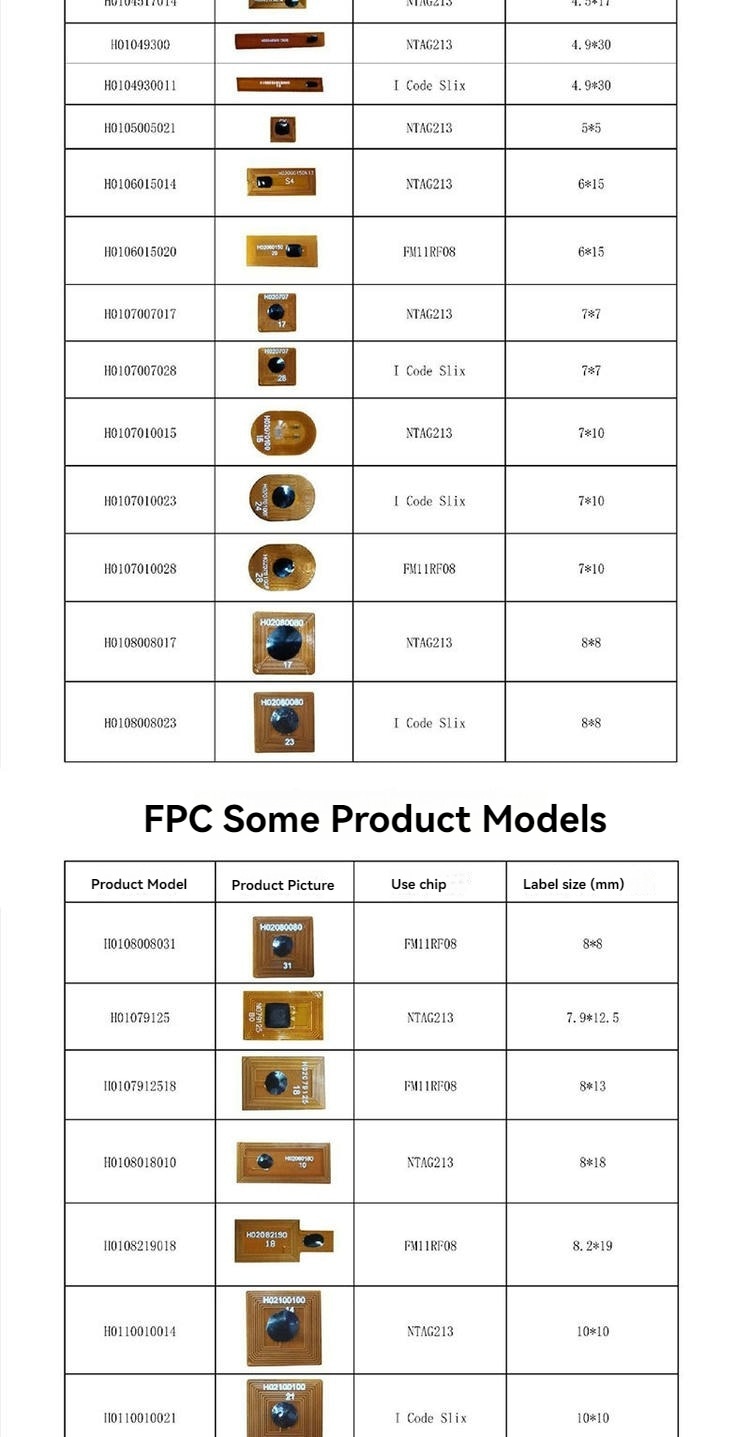

Продуктът може да бъде изработен от PCB или FPC материал, с персонализиран цвят, размер и компактен мини формат. На практика това позволява тагът да бъде разработен според наличната площ, позицията за четене, материала на корпуса и избрания начин на монтаж. Контурът може да бъде адаптиран за кръгли пространства, тесни ленти, малки правоъгълни зони или специални конфигурации. Според работната среда могат да бъдат обсъдени самозалепваща основа, защитна повърхностна обработка или капсулиране.

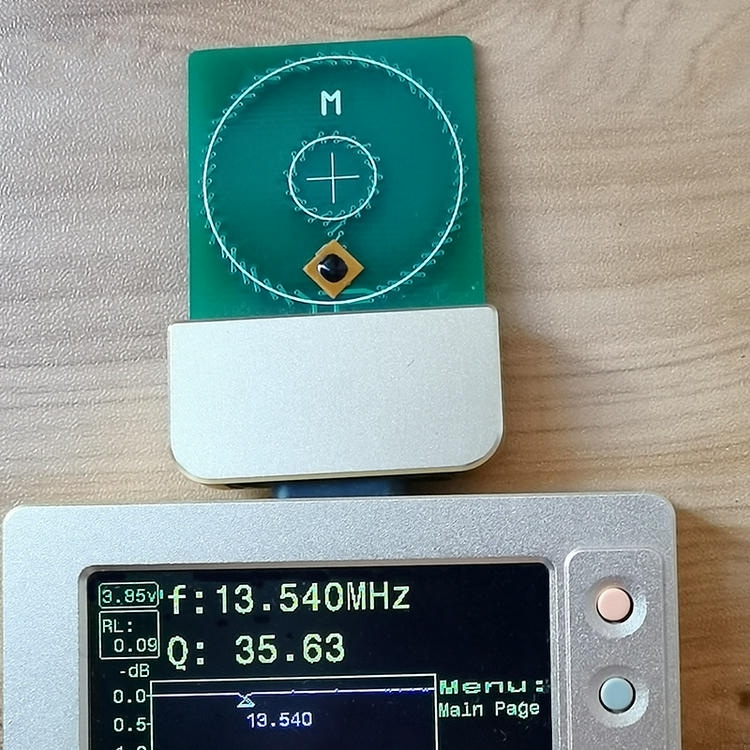

Гъвкавият RFID FPC таг често се избира, когато монтажната зона не е напълно равна или когато идентификаторът трябва да остане скрит по естетически причини или за по-висока сигурност. PCB вариант може да бъде разгледан, когато конструкцията изисква по-твърда основа. Преди да препоръча конфигурация на антената и производствена структура, SCIVAS анализира очакваната дистанция на четене, вида на четеца, материала на продукта, посоката на монтаж и условията на експлоатация. Това помага да се ограничат нестабилните отчитания, причинени от неподходящо позициониране, недостатъчно свободно пространство или несъответстващ размер на антената.

Надеждно проследяване на малки и вградени активи

Много RFID проблеми възникват, когато подходящ таг е монтиран на неправилно място. Затова SCIVAS поставя акцент върху практическата интеграция, а не само върху посочването на размери. Тънкият RFID FPC таг за вградена идентификация трябва да се позиционира лесно по време на производството, да бъде защитен при ежедневна работа и да се отчита по начина, по който служителите действително сканират продукта. Ако процесът използва стационарни станции, ръчни устройства или настолни инструменти за кодиране, дизайнът трябва да бъде изпитан със съвместими RFID четци преди серийното производство.

Персонализираните NFC FPC тагове са подходящи за пилотни серии, инженерно валидиране и мащабни B2B доставки. Купувачите могат да предоставят чертежи, целеви размер, сценарий на четене, изисквания към чипа, нужди от лого или номериране и снимки на мястото за монтаж. След това SCIVAS оценява дали проектът изисква мини FPC инлей, малък самозалепващ таг, защитен вграден таг или по-твърда PCB конструкция.

Производствена поддръжка за практична B2B интеграция

Тъй като много проекти включват повече от един маркиран обект, SCIVAS отчита и начина, по който FPC таговете ще бъдат съхранявани, кодирани, монтирани и проверявани в ежедневното производство. Ясните правила за маркиране, доставката на ролки или листове, записите за кодиране и инструкциите за монтаж намаляват грешките при обработката на стотици или хиляди малки компоненти. Целта е RFID идентификаторът да бъде достатъчно малък за продукта, достатъчно постоянен за ежедневната работа и достатъчно адаптивен към крайното устройство или процеса за проследяване на клиента.

Често задавани въпроси

Въпрос 1: По какво NFC RFID FPC таговете се различават от стандартните RFID етикети?

Отговор 1: Стандартните RFID етикети обикновено изискват по-голяма повърхност за печат и равна монтажна зона. NFC RFID FPC таговете използват гъвкава печатна структура, поради което могат да бъдат поставяни в по-малки пространства, скрити позиции или продуктови конструкции, където обикновените етикети биха изглеждали обемисти, не биха се огъвали добре или биха нарушили крайния дизайн.

Въпрос 2: Могат ли таговете да бъдат персонализирани за много малък продуктов корпус?

Отговор 2: Да. Контурът, размерът, конфигурацията на антената и начинът на монтаж могат да бъдат съобразени с продуктовия корпус, наличното пространство и посоката на четене. При проекти с много малки размери е препоръчително предварително да бъдат предоставени чертежи или снимки, тъй като наличната площ за антената оказва значително влияние върху ефективността на четене.

Въпрос 3: Подходящи ли са FPC RFID таговете за извити или неравни повърхности?

Отговор 3: Те могат да бъдат подходящи за леко извити повърхности или монтажни зони с ограничено пространство, когато радиусът на огъване и начинът на поставяне са взети предвид още при проектирането. FPC материалът предлага повече свобода от много твърди конструкции, но прекомерното огъване, влиянието на метал, контактът с течности и точките на натиск трябва да бъдат проверени преди потвърждаване на серийното производство.

Въпрос 4: Каква информация трябва да предоставя при запитване за оферта?

Отговор 4: Посочете целевия размер, работната среда, необходимата дистанция на четене, вида на четеца, изискванията към чипа или паметта, количеството, начина на монтаж и дали са необходими лепилен слой, печат, номериране или кодиране. Снимките на продукта и монтажната зона също са полезни, защото показват ограничения, които невинаги могат да бъдат представени напълно в чертежите.

Въпрос 5: Може ли SCIVAS да съдейства за изпитване преди серийното производство?

Отговор 5: Да. SCIVAS може да осигури оценка на мостри преди по-голяма поръчка, за да бъдат проверени съвместимостта с корпуса, посоката на четене, процесът на кодиране и работният сценарий. Това е особено важно при вградени IoT устройства или малки активи, където дори незначителна промяна в позицията може да повлияе върху крайния резултат при четене.

Въпрос 6: Тези тагове предназначени ли са основно за NFC телефони или за RFID четци?

Отговор 6: Те могат да бъдат проектирани според планирания метод на четене, но правилният чип и структурата на антената трябва да съответстват на проекта. Някои клиенти се нуждаят от взаимодействие с NFC телефон, докато други използват контролирано отчитане със специализирано RFID оборудване. Крайната препоръка зависи от дистанцията, начина на използване на данните и ограниченията при монтажа.

Въпрос 7: Може ли тагът да бъде скрит в продукт или опаковка?

Отговор 7: Да. Скритата интеграция е една от основните причини клиентите да избират този формат. Тагът може да бъде поставен под капак, във вътрешността на опаковка или зад неметална повърхност. Материалът над антената, посоката на четене и разстоянието до метал или течности обаче трябва да бъдат анализирани по време на инженерното проектиране.
