Ултратънки near-field UHF RFID антени

Доставчик на UHF RFID антени за компактни зони на четене

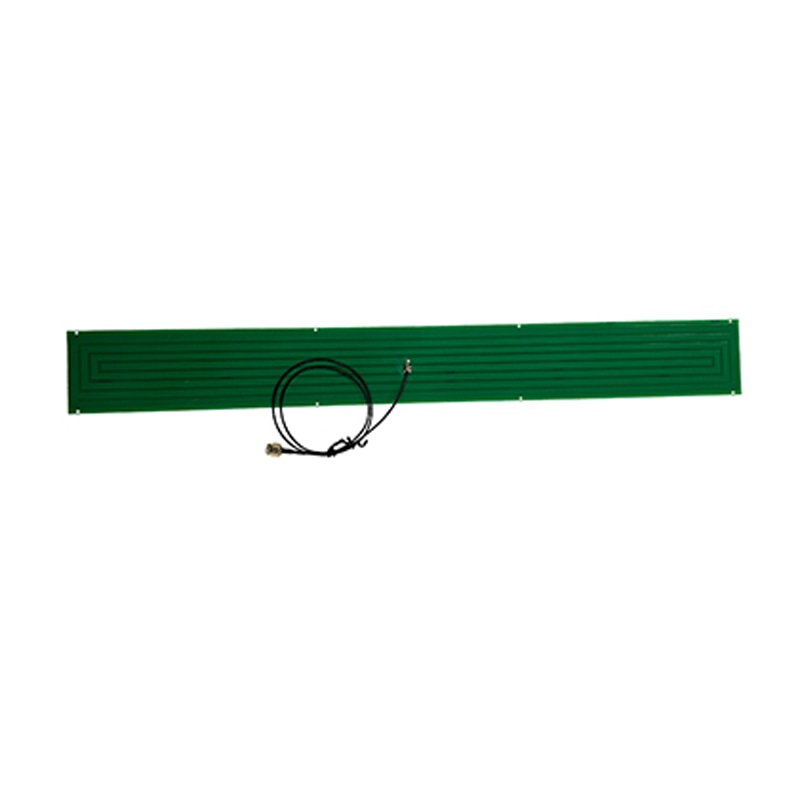

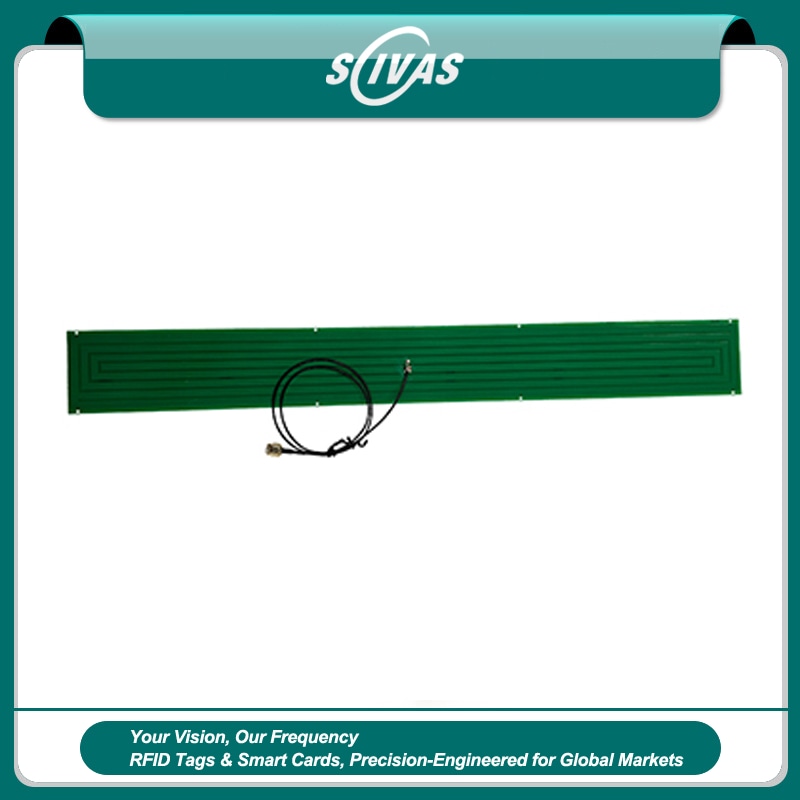

SCIVAS доставя ултратънката near-field UHF RFID антена ZK-JC4505 за проекти, които изискват прецизна и компактна точка за четене, а не прекалено голяма зона за далечно отчитане. Като производител и доставчик на RFID антени за интегратори, производители на оборудване и системни дистрибутори, ние насочваме този модел към контролирана проверка на тагове в чекмеджета, шкафове, работни станции, рафтове, киоски и вградени инспекционни приспособления. Дългата и тясна PCB структура е с размери 452×53×1 mm, което я прави подходяща за приложения, при които антената трябва да се монтира зад панел, в тесен слот или по ръба на компактно устройство.

Антената работи в обхвата 860-930 MHz и поддържа протоколите ISO18000-6B и ISO18000-6C EPC C1G2, затова може да се интегрира с разпространени UHF RFID платформи за четене, използвани при складов контрол, логистична идентификация, проследяване на производство, управление на инструменти и проверка на активи. За разлика от големите far-field антени, проектирани основно за дистанция, тази ултратънка near-field UHF RFID антена е предназначена да създава ясно определена зона на взаимодействие. Когато маркираният обект бъде поставен в целевата точка, системата може да потвърди тага, без да стимулира ненужно четене на околни стоки.

Контрол на свързването при near-field RFID антена

ZK-JC4505 използва конструкция с усилване -2 dBi и кръгова поляризация. Тази спецификация е практична за контролирани зони на четене, защото помага RF полето да остане концентрирано около предвидената повърхност за проверка, като същевременно подобрява толеранса, когато тагът не е идеално подравнен. В реални инсталации таговете могат да бъдат поставени върху опаковки, инструменти, тави, документи или контейнери за проби под леко различни ъгли. Кръговата поляризация дава на системата по-голяма гъвкавост в сравнение със строго еднопосочен дизайн, особено в работни процеси, при които операторите поставят обектите бързо и не могат ръчно да коригират позицията на всеки таг.

При проекти с лепящи RFID етикети този тип near-field антена може да подобри дисциплината на процеса. Складов екип може да иска дадена каса да бъде потвърдена само когато достигне работна станция, или производствена линия може да трябва да провери тава с компоненти преди следващата стъпка на сглобяване. Чрез компактна RFID антена за проследяване и проверка на активи системата поддържа по-целенасочено действие на четене, вместо да събира данни от всеки близък обект в помещението.

Хардуерен интерфейс и опции за персонализирана RFID антена

Антената е изградена с импеданс 50 Ω, SMA male конектор и поддръжка на максимална входна мощност до 50 W. Тези характеристики улесняват инженерите при съчетаването на антената с подходящи четци, кабели и монтажни конфигурации. За фиксирани работни станции тя може да се комбинира с UHF RFID Fixed четци за изграждане на стабилни станции за входящ контрол, изходящ контрол, опаковане или проверка. За мобилно обслужване или временни тестови конфигурации интеграторите могат също да комбинират компактни антени с RFID Handheld четци, когато е необходима контролирана локална точка за четене близо до оператора.

SCIVAS може да съдейства при практични обсъждания за посока на кабела, тип конектор, метод на монтаж и проектна опаковка. В много UHF RFID проекти антената не се избира само по честота. Купувачите трябва да вземат предвид и дистанцията на четене, ориентацията на тага, околните материали, монтажната височина, настройките на мощността на четеца и дали приложението изисква near-field контрол или по-широко far-field покритие. Нашият екип помага на клиентите да сравнят тези фактори, преди да изберат доставчик на персонализирана UHF RFID антена за серийна покупка или интеграция в оборудване.

Стабилна работа за индустриални и търговски приложения

Работният температурен диапазон от -40 до 85°C позволява на тази антена да поддържа вътрешни и полуиндустриални приложения като складови работни маси, бекофис зони в търговията, автоматизирано оборудване, интелигентни шкафове и логистични точки за проверка. Ширината на лъча при половин мощност е посочена като 120° хоризонтално и 30° вертикално, което дава на инженерите полезна отправна точка при планиране на повърхността за четене и контрол на посоката на взаимодействие с таговете. PCB конструкцията запазва тънкия профил, а издълженото оформление на антената позволява практичен монтаж по тесни рамки на оборудване.

За дистрибутори и производители на системи основната стойност на този модел не е само в тънкия му размер. Той предлага повторяем начин за добавяне на UHF RFID проверка в оборудване, където стандартна голяма антена би изглеждала неподходящо, би била трудна за физически монтаж или би чела твърде агресивно близки тагове. Компактен шкаф с четец може да проверява маркирани активи преди освобождаване. Лабораторно чекмедже може да потвърждава тави с проби, без да отваря голяма зона на четене. Складова зона в търговски обект може да проверява избрани артикули на маса за опаковане. Логистична точка може да валидира маркиран пакет по време на обработка, без да го обърква със стоки, съхранявани до работната станция.

Ако вашият проект изисква RFID антена 860-930 MHz за четци, UHF RFID антена с кръгова поляризация или near-field антена за оборудване за инвентарно проследяване, SCIVAS може да помогне да се оцени дали ZK-JC4505 е подходящият избор. Можем също да обсъдим други UHF RFID Antennas, когато необходимата зона на четене, механичната конструкция или работната среда са различни. Целта е да доставим антена, която отговаря на реалния работен процес, а не просто компонент, който изглежда правилно в таблицата със спецификации.

Технически спецификации

ЧЗВ

Как да избера доставчик на RFID антени за компактен UHF проект?

Изберете доставчик, който разбира контрола на зоната на четене, а не само съвпадението на честотата. При компактни UHF проекти антената трябва да се побере в механичното пространство, да съответства на интерфейса на четеца и да създава правилната зона за взаимодействие с тага. SCIVAS помага да се оценят монтажната позиция, типът таг, трасето на кабела и очакваното поведение при четене, преди да препоръча решение за серийно внедряване.

ZK-JC4505 near-field антена ли е, или UHF RFID антена за дълъг обхват?

ZK-JC4505 е проектирана за near-field UHF RFID приложения, при които контролираното откриване на близко разстояние е по-важно от максималната дистанция. Нейното усилване -2 dBi, тънко PCB оформление и характеристики на лъча я правят подходяща за чекмеджета, шкафове, работни станции и точки за проверка, които трябва да избягват четене на несвързани тагове наблизо.

Може ли тази антена да работи със стандартни UHF RFID четци?

Да. Антената работи при 860-930 MHz и поддържа системи ISO18000-6B и ISO18000-6C EPC C1G2, затова може да се използва с подходящи UHF RFID четци, които съответстват на нужния честотен регион и конфигурация на конектора. Инженерите все пак трябва да проверят загубите по кабела, изходната мощност, настройките на четеца и финалната среда на тага преди внедряване.

Защо тази антена използва кръгова поляризация?

Кръговата поляризация помага да се намали чувствителността към промени в ъгъла на тага. В реална работна среда таговете могат да бъдат поставени върху кутии, тави, активи или инструменти с леко различна ориентация. UHF RFID антена с кръгова поляризация осигурява по-голям толеранс на системата и поддържа по-гладка проверка, когато операторите не могат да позиционират всеки маркиран обект в абсолютно една и съща посока.

За какви приложения е подходяща ултратънка near-field UHF RFID антена?

Този модел е подходящ за интелигентни чекмеджета, компактни шкафове, проверка на работни станции, управление на инструменти, инвентарни контролни точки, потвърждение на производствени процеси, обработка в търговски бекофис и логистични станции за опаковане. Той е особено полезен, когато системата трябва да потвърди маркиран обект на определено място, вместо да чете много тагове в по-широка зона.

Може ли SCIVAS да персонализира конектора или кабела за тази антена?

SCIVAS може да обсъди изискванията към конектора и кабела според четеца, приспособлението, корпуса и посоката на монтаж. Стандартната спецификация посочва SMA male конектор, но проектни корекции могат да бъдат прегледани преди производство. Предоставянето на чертежи, модели на четци и снимки от монтажа помага на нашия екип да прецени дали персонализацията е практична и надеждна.

Какво трябва да се тества преди масов монтаж?

Преди масов монтаж тествайте антената с реалния четец, тагове, маркирани материали, монтажна позиция, дължина на кабела и настройки на мощността на четеца. UHF производителността се променя според околния метал, течности, ориентация на тага и дистанция. Малък пилотен тест помага да се потвърди, че финалната зона на четене съответства на работния процес преди по-голямо внедряване.
