Двубандов NFC RFID четец за карти и достъп

NFC RFID четец за контролирана идентификация на карти

Този NFC RFID четец за контрол на достъп е проектиран за системи за достъп, проверка на карти, отчитане на работно време, регистрация на гости и проекти за оторизирана идентификация. Поддържа карти, съвместими с 125KHz EM4100, EM4200 и TK4100, като по избор се предлага и конфигурация 13.56MHz MIFARE за обекти, които изискват HF идентификация на карти. Като част от пълната продуктова гама RFID четци за достъп, устройството помага на инсталатори и системни интегратори да свързват картови идентификатори към контролери чрез Wiegand 26, Wiegand 34, RS232 или RS485 изход.

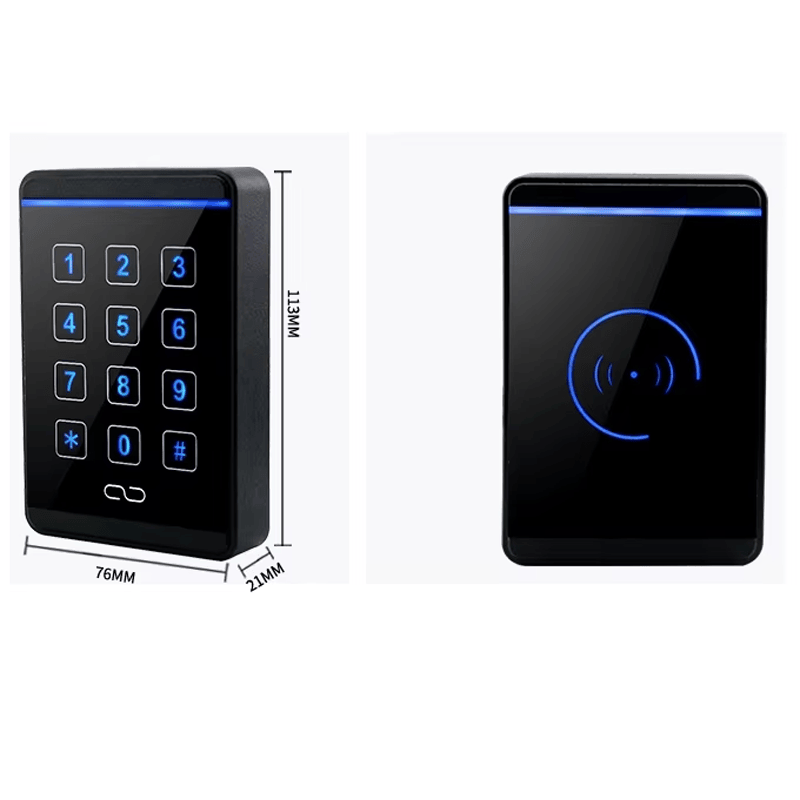

Четецът използва ABS корпус с вградена антена, LED индикатор и зумер за ясна обратна връзка при работа. Подходящ е за законна проверка на NFC и RFID карти, управление на входове, терминали за присъствие и други контролирани среди за сигурност, където са необходими стабилно четене на карти и предаване на данни в реално време.

Основни характеристики на NFC RFID четеца за достъп

Стабилно четене за проекти за контрол на достъп

Устройството осигурява бързо безконтактно четене с кратко време за реакция, което помага на системите за достъп да обработват идентификаторите плавно при ежедневна употреба. То може да работи със съвместими нискочестотни ID карти и с опционални 13.56MHz IC формати, което го прави практично решение за проекти, нуждаещи се от гъвкава поддръжка на идентификационни носители. При използване с подходящи RFID карти четецът може да подпомага защитен вход, запис на присъствие, регистрация на посетители и потвърждаване на самоличност.

Няколко изходни интерфейса за системна интеграция

Четецът поддържа интерфейсни опции Wiegand 26, Wiegand 34, RS232 и RS485, което позволява свързване с различни контролери за достъп и идентификационни терминали. За купувачи, които сравняват различни RFID четци, този модел предлага компактна конструкция, лесно окабеляване и надеждна комуникационна дистанция за вътрешни и защитени монтажни среди.

Технически параметри

Подробности за спецификацията

Четене на карти и комуникация

Поддържат се стандартни изходи за данни Wiegand 26-bit и Wiegand 34-bit, като са налични и опции за RS232 и RS485 RFID четец според различните схеми на контролерите.

Скоростта на реакция е под 0.2 секунди, а времето за близко разчитане е под 0.5 секунди. Обхватът на безконтактно четене е 2-15cm в зависимост от типа карта и условията на монтаж.

Четецът поддържа EM4100 ID карти и съвместими 64-bit Manchester код карти. Предлага се и опция 13.56MHz MIFARE 1 за проекти, използващи високочестотни идентификатори.

Корпус и работен дизайн

Четецът включва вградена антена, двуцветен LED индикатор и вграден зумер. Работи с DC 12V захранване и около 70mA работен ток.

Поддържаната околна температура е от -25℃ до 75℃, при 10%-90% влажност на средата. Комуникационната дистанция може да достигне до 100 метра при подходящо окабеляване и условия на контролера.

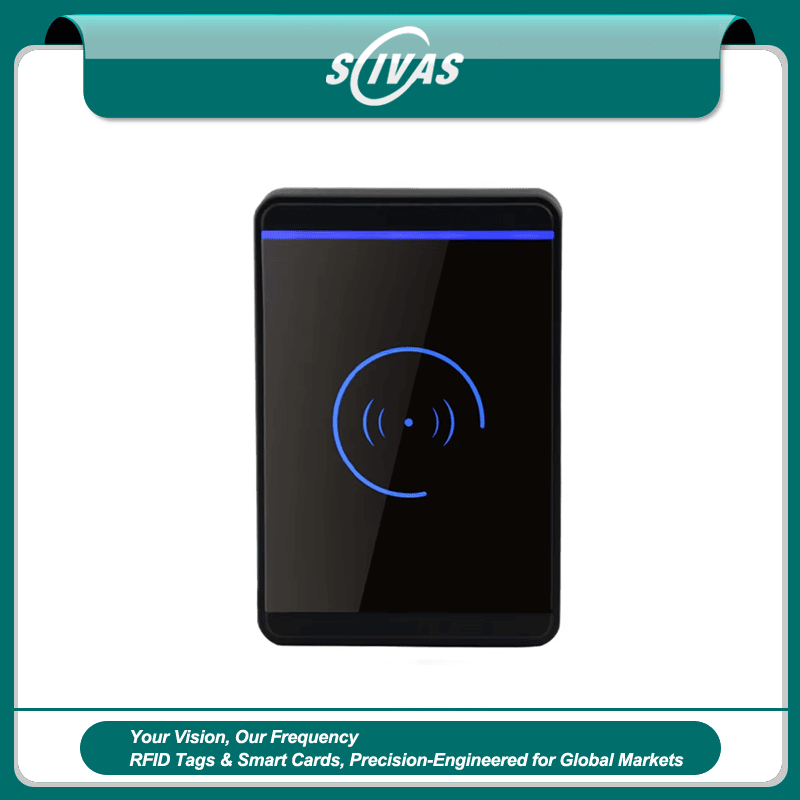

Налични са черен и бял цветови вариант. Корпусът използва PVC материал, с черна смолна защита за монтажни нужди с водоустойчивост.

Насоки за монтаж

Основен метод за монтаж

Използвайте кръстата отвертка, за да разхлабите винта между панела и основната платка. След това вградете основната платка в страничната стена с пластмасови дюбели и винтове.

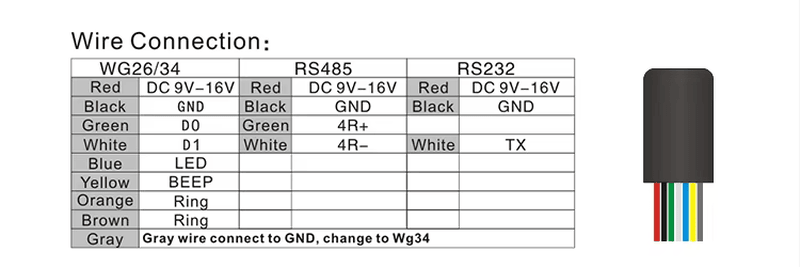

Бележки за захранване и окабеляване

1. Проверете електрическото напрежение преди окабеляване и правилно определете положителния анод и катода на захранването.

2. Когато се използва външно захранване, споделете захранването с кутията на контролера или използвайте една и съща GND връзка.

3. Когато разстоянието между четеца за карти и контролера е повече от 50 метра, използвайте захранващ кабел със сечение най-малко 1.5 cm² или използвайте няколко паралелни мрежови проводника за стабилно предаване.
