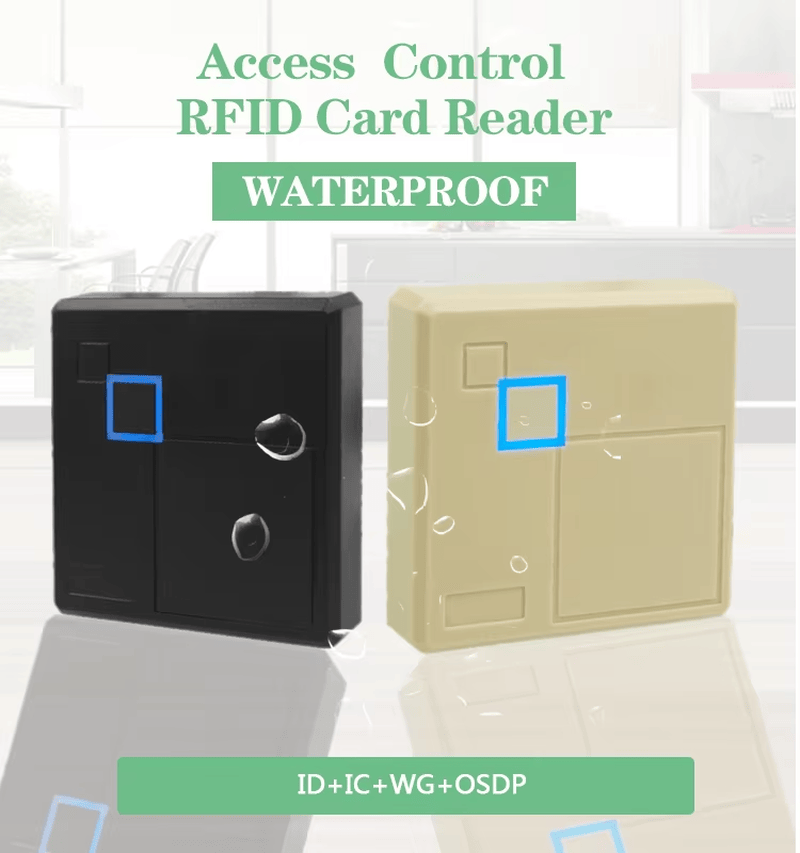

OSDP четец с клавиатура за сигурни врати

Този RFID четец с RS485 OSDP изход е стабилно решение за съвременни системи за контрол на достъп. С двучестотен дизайн 125KHz и 13.56MHz устройството осигурява гъвкавост и удобство при различни проекти. Вградената клавиатура подпомага сигурната идентификация на потребителите, а водоустойчивата и издръжлива конструкция го прави подходящ за разнообразни среди. Четецът е добър избор за търговски и жилищни приложения за контрол на достъп, където са важни надеждната работа и по-високото ниво на сигурност.

Фабричен RS485/OSDP RFID четец за контрол на достъп 125KHz 13.56MHz

EM+MF Wiegand OSDP четци за контрол на достъп

EM+MF двучестотна карта

Wiegand+OSDP

RS485/OSDP RFID четец за контрол на достъп с OSDP RS-485 протокол

OSDP четците могат да се инсталират в множество точки чрез шинна връзка.

Комуникационно разстояние:≤1200M

Нискочестотен/високочестотен проксимити четец  С опционални интерфейси Wiegand26,34, RS232, RS485, лесен за употреба и внедряване, с бързо и удобно свързване към други контролни устройства.

Широко използван в системи за контрол на достъп, работно време и присъствие, регистрация на гости, идентификация и удостоверяване и други приложения.

Спецификация

Wiegand 26bits/ Wiegand34bits стандартен формат за изход на данни, опционален RS232,RS485 RFID четец

Скорост на реакция под 0.2 секунди

Време за проксимити разпознаване под 0.5 секунди:

Обхват на четене 2-15cm

Поддържа EM 4100 ID карта или съвместима с нея карта (64bits, Manchester код) и Mifare 1 карта (честота 13.56 MHz)

Околна температура -25; C до 75; C, околна влажност 10%-90%

Вградена антена

Вграден LED индикатор (двуцветен LED)

Вграден високоговорител (зумер)

Работно напрежение DC 12V, работен ток 70mA

Комуникационно разстояние 100 метра

Предаване на данни в реално време

Черен или бял цвят

Материал на корпуса PVC (черна смола за водоустойчива функция)

Инсталация

Използвайте кръстата отвертка, за да разхлабите винта между панела и основната платка, след което закрепете основната платка към страничната стена с пластмасови дюбели и винтове.

Забележка

1. Потвърдете електрическото напрежение (DC12V) и разграничете положителния анод и катод на захранването

2. Когато се използва външно захранване, уверете се, че захранването е общо с контролерната кутия или че се използва една и съща GND

3. Когато разстоянието между четеца на карти и контролера е над 50m, използвайте захранващ кабел с диаметър поне 1.5 квадратни cm или няколко паралелни мрежови проводника

OSDP четец за проекти за контрол на врати

Създаден за сигурен вход и интеграция с контролер

SCIVAS модел 102 OSDP достъп четец for Door контрол е произведен за проекти, които изискват четене на идентификатори, въвеждане чрез клавиатура и надеждна комуникация с контролера в едно компактно устройство за стенен монтаж. Вместо да служи само като обикновена точка за четене на карта, този дизайн поддържа цялостен работен процес при врата: потребителят може да представи карта, да въведе код при необходимост и веднага да получи визуална обратна връзка от LED индикатора. За инсталаторите форматът 86 × 86 × 18 mm запазва познатия размер за стандартни стенни позиции, а ABS корпусът осигурява изчистен черен или бял вид за офиси, апартаменти, кампус сгради, складове и търговски входове.

Този продукт е подходящ за купувачи, които сравняват OSDP четец на карти за контрол на достъп с клавиатурен четец за вход през врата. Той поддържа 125KHz идентификатори и опционална 13.56MHz Mifare употреба, което го прави практичен за обекти, които вече работят със смесени нискочестотни и високочестотни картови системи. Когато проектът използва и свързан обков за врати или серии четци, устройството може да бъде планирано заедно с RFID четци за контрол на достъп, така че картовите формати, разстоянието на окабеляване и съвместимостта с контролера да бъдат прегледани преди инсталация.

Двучестотно четене на идентификатори

Поддръжка на 125KHz и опционално 13.56MHz

Четецът е проектиран с фокус върху гъвкаво покритие на идентификаторите. Страната 125KHz поддържа TK4001, EM4100 и съвместими EM ID карти, а опционалната 13.56MHz конфигурация поддържа приложения с Mifare 1 карти. Това е полезно за сгради, в които старите идентификатори не могат да бъдат заменени веднага, или където различни отдели използват различни картови технологии. Двучестотният OSDP четец намалява нуждата от избор между наследени карти за достъп и по-нови безконтактни идентификатори при поетапна модернизация.

За крайните потребители разстоянието на четене 3–8 cm поддържа умишлено и близко удостоверяване при точката на вход. За системните интегратори интервалът на четене под 0.5 секунди помага за плавен трафик при сутрешно влизане, смяна на работни смени, регистрация на гости и отчитане на работно време. Ако същият проект изисква и персонализирани потребителски идентификатори, SCIVAS може да помогне за съгласуване на четеца със съвместими RFID карти за персонал, посетители, хотели, членски системи и многообектови проекти за достъп.

RS485, OSDP, Wiegand и гъвкаво окабеляване

OSDP четец за достъп с RS485 изходни опции

Свързването с контролер е една от основните причини да се избере този четец. Устройството поддържа Wiegand 26 и Wiegand 34, като RS232 и RS485 са налични като опционални формати. За проекти за контрол на врати, които изискват по-дълги комуникационни трасета, RS485 предаването е посочено до 1200 m, докато Wiegand предаването е посочено под 100 m, а RS232 под 10 m. Това дава на инсталаторите по-ясна основа за избор на кабелни трасета, места за контролери и позиции на четците в малки сгради или по-големи разпределени системи.

Диапазонът на работно напрежение DC 9V–16V и консумираният ток под 60 mA помагат на техниците да поддържат предвидим захранващ бюджет за множество врати. При окабеляване трябва да се потвърдят положителният и отрицателният полюс на захранването, а при използване на външен източник четецът и контролерът трябва да споделят една и съща земя. При дълги разстояния между четеца и контролера над 50 m може да се обмисли по-дебел захранващ кабел или паралелни мрежови проводници според условията на монтаж.

Удобство при врата и монтажни детайли

Стенен четец с клавиатура и LED обратна връзка

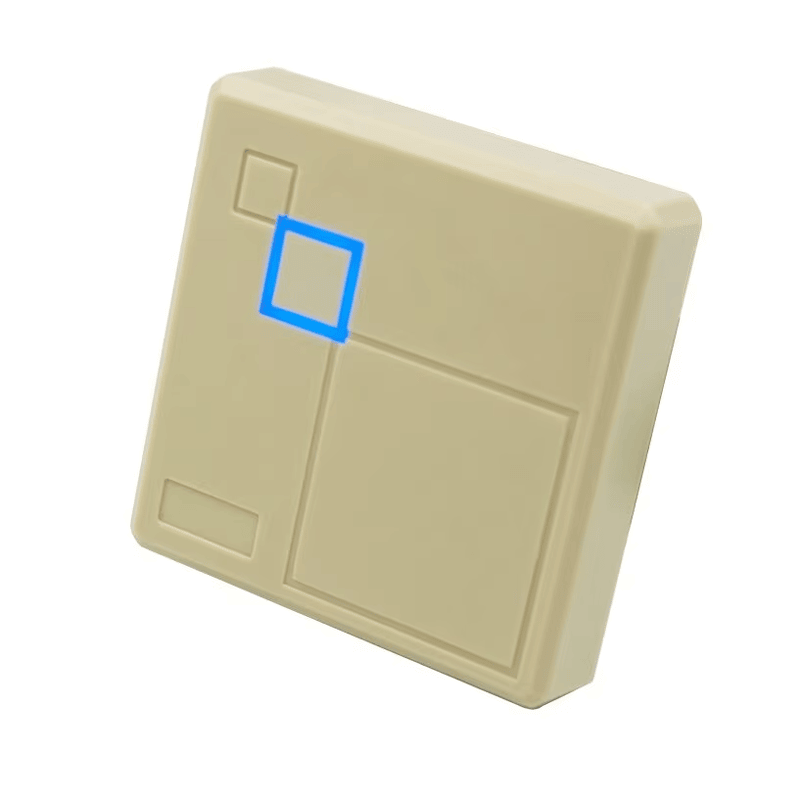

При вратата ясната обратна връзка е важна. Вграденият двуцветен LED използва синьо за режим на готовност и зелено за четене на карта, което позволява на потребители и инсталатори бързо да потвърдят състоянието на четеца. Вградените зумер и антена поддържат ежедневната употреба без добавяне на външни аксесоари за четене. ABS корпусът се предлага в черно или бяло, а компактният профил помага четецът да се побере в тесни зони на каси, рецепционни входове, жилищни коридори и контролирани вътрешни помещения.

Четецът може да бъде инсталиран чрез разхлабване на винта на панела, отделяне на предния панел и основната платка, след което фиксиране на основата към стената с пластмасови дюбели и винтове. Работният температурен диапазон от -25°C до +75°C поддържа обичайни вътрешни входове, полувъншни преходни зони и технически помещения, където може да има сезонни температурни промени. За купувачи, които сравняват стенен OSDP четец за търговски врати с по-широко портфолио от четци, могат да бъдат разгледани и свързани двучестотни RFID четци, когато в същия проект са необходими настолни, ръчни или недверни точки за четене.

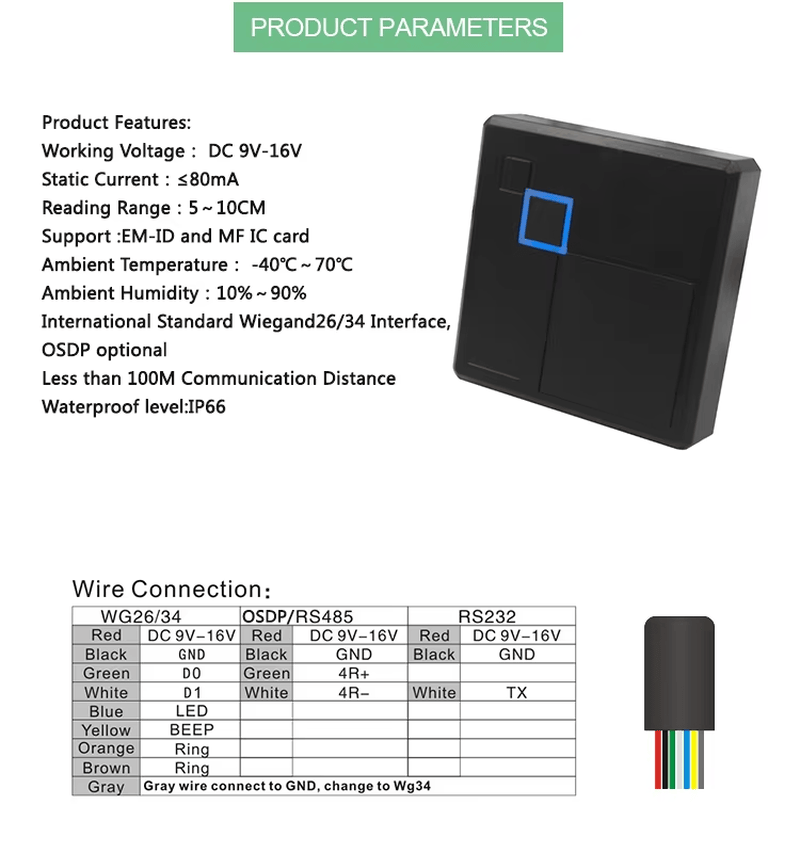

Основни продуктови параметри

Технически данни за оценка на проекта

ЧЗВ

Може ли този OSDP четец за контрол на врати да работи с карти и PIN въвеждане?

Да. Model 102 комбинира безконтактно четене на идентификатори с вградена клавиатура, така че може да поддържа вход чрез карта, проверка чрез код или политики за достъп, които изискват и двете, в зависимост от настройката на контролера. Това го прави полезен за врати, при които администраторите искат по-силен процес на удостоверяване на потребителите, без да инсталират отделна клавиатура до четеца.

Кои честоти на идентификатори се поддържат от този двучестотен OSDP четец?

Стандартната конфигурация поддържа 125KHz EM-семейство идентификатори, като TK4001 и EM4100 съвместими карти. Налична е 13.56MHz опция за приложения с Mifare 1 карти. Тази двучестотна стратегия е полезна, когато сградата има съществуващи нискочестотни карти, но също така иска да се подготви за миграция към високочестотни идентификатори.

Какви изходни формати към контролер са налични?

Четецът поддържа Wiegand 26 и Wiegand 34, като RS232 и RS485 са посочени като опционални изходни формати. Това дава на системните интегратори повече гъвкавост при съвместяване на четеца с различни контролери за достъп. За проекти, насочени към по-дълги разстояния на окабеляване или OSDP тип внедряване, RS485 опцията е особено важна за потвърждение преди поръчка.

На какво разстояние може четецът да комуникира с контролер за достъп?

Посочените референтни разстояния за предаване са WG26/34 под 100 m, RS232 под 10 m и RS485 под 1200 m. Реалните резултати зависят от качеството на кабела, стабилността на захранването, инсталационната среда и дизайна на контролера. При по-дълги трасета техниците трябва внимателно да планират заземяването, сечението на кабела и маршрута на окабеляване преди окончателния монтаж.

Подходящ ли е този четец за търговски системи за вход през врати?

Да. Компактната структура 86 × 86 × 18 mm, ABS корпусът, клавиатурата, LED обратната връзка и многоформатните изходни опции го правят подходящ за офис врати, входове на апартаменти, складови помещения, рецепционни зони и зони само за персонал. Той е проектиран за практичен контрол на врати, а не за далечна идентификация или проследяване на активи в открити пространства.

Какво означават сините и зелените LED индикатори?

LED индикацията е проектирана за бърза обратна връзка към потребители и инсталатори. Синьото показва режим на готовност, а зеленото показва четене на карта. Това помага на потребителите да разберат дали четецът е готов, и помага на инсталаторите да проверят дали устройството реагира по време на пускане в експлоатация, отстраняване на проблеми и тестове за свързване към контролер.

Какво трябва да проверят инсталаторите преди включване на четеца?

Инсталаторите трябва да потвърдят DC диапазона на напрежение, правилно да идентифицират положителните и отрицателните захранващи проводници и да се уверят, че четецът и контролерът споделят обща земя, когато се използва външен източник на захранване. Когато четецът е инсталиран далеч от контролера, изборът на кабел и загубите на мощност трябва да бъдат прегледани преди окончателното окабеляване.
