Пасивни UHF PCB RFID тагове за метал с UCODE 8

Пасивни UHF RFID тагове за компактни метални активи

SCIVAS P1504-1 е разработен за клиенти, които се нуждаят от пасивни UHF RFID тагове за метал, запазващи стабилно четене при директен монтаж върху проводими повърхности. Много стандартни UHF етикети губят производителност върху стомана, алуминий, машини, оборотни контейнери, инструменти, стелажи и автомобилни части, защото металът разстройва антената. Този PCB анти-метален RFID таг използва FR4 конструкция и антена за работа върху метал, за да осигури по-надеждна идентификация в трудни среди, като същевременно остава достатъчно тънък за малки индустриални активи.

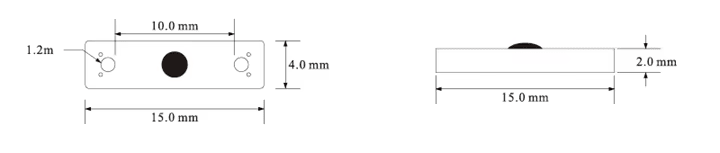

Размерът на тага е 15 x 4 x 2 mm, а теглото е само 0.3 g. Този тесен формат е подходящ, когато клиентът търси малък FR4 RFID таг за метални инструменти, приспособления, резервни части, компактни контейнери, лабораторно оборудване, IT активи или метални корпуси, където по-голям таг би бил визуално натрапчив или механично неудобен. Черното покритие помага на тага да се впише в много индустриални продукти и оборотни транспортни единици. Като част от нашата гама за метал RFID етикети, този модел се избира при проекти, които изискват компактни размери, надеждна EPC идентификация и гъвкави възможности за монтаж.

Стабилна UHF идентификация върху метални повърхности

P1504-1 следва стандартите EPC C1G2 и ISO18000-6C, което го прави подходящ за обичайни UHF системи за инвентаризация и проследяване на активи. Стандартната конфигурация използва чип NXP Ucode 8 със 128-bit EPC памет и 96-bit TID памет. EPC паметта поддържа серийни номера на активи, а TID данните помагат на системните интегратори и операторите да проверяват идентичността на чипа при регистрация, поддръжка или обработка на изключения. За дистрибутори и проектни изпълнители това улеснява съвместимостта със съществуващ UHF междинен софтуер, складов софтуер и бази данни за активи.

Обхватът на четене зависи от мощността на четеца, настройката на антената, монтажната повърхност, местните регулации и околната среда, но наличните тестови данни дават полезна ориентация. При FCC условия производителността с фиксиран четец може да достигне 13.5 m върху метална референтна повърхност 15 x 2 cm и 5.5 m върху метална референтна повърхност 14 x 14 cm. При ръчно четене може да се достигне 8.0 m върху метална референтна повърхност 15 x 2 cm и 1.0 m върху метална референтна повърхност 14 x 14 cm. Тези резултати правят тага подходящ за контролни точки, проверка на докове, одити в инструментални складове и ръчно търсене с UHF терминали.

Издръжлив FR4 корпус за индустриална употреба

FR4 корпусът дава на този пасивен RFID таг за метални активи баланс между компактност, здравина и стабилно RF поведение. Тагът е със специфицирана IP68 защита и устойчивост на 98% влажност без конденз, което подпомага работа в складове, външни площадки, производствени линии, петрохимически обекти, автомобилни части и логистични контейнери. Работният температурен диапазон е от -40 до +85°C, а температурната устойчивост при оцеляване е от -40 до +150°C. За проекти, изложени на водни пръски, прах, вибрации, температурни промени или често боравене, това ниво на защита предлага практична алтернатива на обикновените лепящи етикети.

Монтажът може да се адаптира към конкретния актив. SCIVAS може да достави тага за монтаж с 3M лепило, когато се предпочита нископрофилно закрепване, или за монтаж с винт, нит и магнит, когато проектът изисква по-здраво фиксиране или по-лесно демонтиране. Тази гъвкавост е важна при проследяване на метални активи, защото състоянието на повърхността, стойността на актива, графикът за поддръжка и очакваният срок на употреба се различават при всяко приложение. Инструмент под наем може да изисква постоянен монтаж, докато оборотен контейнер или тестово приспособление може да се нуждае от сваляем вариант.

Персонализация за реални програми за проследяване

SCIVAS поддържа печат на лого, печат на баркод, печат на сериен номер, кодиране и помощ при дизайна. Клиентите могат да получат тагове, които вече съответстват на вътрешните им кодове на активи, ERP записи, WMS записи или база данни за поддръжка. Видимият баркод или сериен номер също дава на служителите резервен метод за идентификация, когато скенерът, четецът или софтуерната връзка временно не са налични. Това е особено полезно при смесени работни процеси, в които RFID четенето и визуалната проверка се използват за приемане, преместване, ремонт или съгласуване на експедиции.

За системни интегратори този модел може да бъде доставен като един компонент в по-широк проект за идентификация. Клиентът може да използва RFID етикети за смесени неметални и специализирани активи, като избере P1504-1 само за метални повърхности, които се нуждаят от компактно UHF решение. Когато са необходими фиксирани портали или складови входове, тагът може да бъде тестван с подходящи UHF RFID Fixed четци, за да се потвърдят дистанцията на четене, ъгълът на антената и ориентацията на тага преди масово внедряване. Тази практична тестова стъпка помага за намаляване на нереалистичните очаквания и повишава надеждността на внедряването.

P1504-1 е подходящ за индустриално проследяване на активи, контрол на инвентара, логистика, метални среди, петрохимическо оборудване, автомобилни части, активи за сигурност, проследяване на газови бутилки, външни билбордове, инструменти, контейнери и оборотни транспортни активи. За OEM проекти, дистрибутори, интегратори и крайни потребители SCIVAS може да препоръча позициониране на тага, формати за кодиране, методи за опаковане и процедури за пробно тестване според реалната метална повърхност и работния процес на четене. Резултатът е не просто малък UHF таг, а приложимо решение с пасивни UHF RFID тагове за метал, съобразено с актива, средата на четене и целите на клиента за проследяване.

ЧЗВ

Q1: Какво е основното предимство на P1504-1 при проследяване на метални активи?

P1504-1 е създаден за четене върху проводими повърхности, където обикновените UHF етикети може да загубят производителност. Компактният PCB анти-метален дизайн помага за стабилна идентификация на инструменти, контейнери, стелажи, корпуси на оборудване, автомобилни части и други метални активи. Той е особено полезен, когато проектът изисква малък размер на тага без компромис с UHF четенето.

Q2: Този таг пасивен UHF RFID таг ли е?

Да. P1504-1 е пасивен UHF RFID таг за метал, което означава, че не изисква батерия в самия таг. Работи със системи EPC C1G2 и ISO18000-6C и се захранва от RF полето на четеца. Това намалява нуждата от поддръжка и подпомага дългосрочни програми за идентификация на индустриални активи.

Q3: Какъв чип и памет се използват в стандартната конфигурация?

Стандартната конфигурация използва NXP Ucode 8. Тя предлага 128-bit EPC памет и 96-bit TID памет, подходящи за серийно кодиране на активи и проверка на идентичността на чипа. SCIVAS може също да обсъди правилата за кодиране преди производство, така че доставените тагове да съответстват на базата данни, софтуерния формат или структурата за номериране на проекта.

Q4: Как може да се монтира тагът върху различни метални активи?

Тагът може да поддържа монтаж с 3M лепило, винт, нит и магнит. Лепящият монтаж е удобен за чисти и равни повърхности, докато винтовете или нитовете са предпочитани при вибрации, удар или очакван дълъг експлоатационен живот. Магнитният монтаж може да бъде полезен за временно проследяване, тестове или оборотни активи, които изискват демонтиране.

Q5: Какъв обхват на четене могат да очакват купувачите от този модел?

Обхватът на четене зависи от четеца, антената, настройката на мощността, металната повърхност, ориентацията на тага и местните честотни правила. При предишни FCC тестови условия четенето с фиксиран четец достига до 13.5 m върху метална референтна повърхност 15 x 2 cm, а четенето с ръчен четец достига до 8.0 m върху същата референтна повърхност. Все пак се препоръчва тест в реалния проект.

Q6: Може ли SCIVAS да персонализира тага преди доставка?

Да. SCIVAS може да осигури печат на лого, печат на баркод, печат на сериен номер, кодиране и помощ при дизайна. Тези услуги помагат на клиента да получи тагове, готови за внедряване, без отделна последваща обработка. Персонализираното кодиране е особено полезно за дистрибутори, системни интегратори и крайни потребители, които управляват големи списъци с активи.

Q7: За кои приложения е най-подходящ този продукт?

Този модел е подходящ за компактни метални активи в логистиката, контрола на инвентара, управлението на инструменти, проследяването на автомобилни части, петрохимическото оборудване, активите за сигурност, проследяването на газови бутилки, външното оборудване и оборотните контейнери. Той е добър избор, когато купувачът се нуждае от IP68 UHF RFID таг за метални повърхности с тънък корпус и практични възможности за монтаж.
