PCB RFID тагове за управление на метални активи
- 100 броя
- P7020-2
- Черен ( бял,червен,зелен,син..)
- PCB
- 70x20mm
PCB on-metal RFID таг за UHF проследяване на метални активи с IP68 защита за складове, логистика, оборудване и индустрия.
Дългообхватен UHF PCB таг за метални повърхности
Този PCB за метал RFID таг е проектиран за стабилна UHF идентификация директно върху метални активи, корпуси на оборудване, контейнери и складови конструкции. FR4 PCB конструкцията поддържа разстояние на четене с фиксиран четец до 10.5m в американската честотна лента и до 10.3m в европейската честотна лента върху метал, докато с ръчни четци може да се достигне до 6.6m според конкретния четец и условията на обекта. Като част от нашата серия за метал RFID етикети, тагът предлага IP68 защита, монтаж с винтове или лепило, съответствие с EPC Gen2 и ISO/IEC 18000-6C, както и надеждно четене и запис за управление на индустриални активи, логистика, производство и проследяване на оборудване. За проекти, които използват и универсални RFID етикети, този PCB вариант е подходящ, когато маркираният обект има метална повърхност или изисква компактен и устойчив UHF етикет за тежки работни условия.
Технически спецификации
| Размер | 70x20mm, диаметър на отвора D4mm |
| Дебелина | 3.6mm |
| Материал | FR4 PCB |
| Цвят | Черен, с налични опции в бяло, червено, зелено и синьо |
| Методи за монтаж | Лепилен монтаж или монтаж с винтове |
| Тегло | 11.0g |
| Протокол на въздушния интерфейс | EPC global Gen2, ISO/IEC 18000-6C |
| Работна честота | US 902-928MHz, EU 865-868MHz |
| Тип IC | H3 / H9 |
| Памет | EPC 96bits до 480bits, USER 512bits, TID 64bits |
| Цикли на запис | 100 000 пъти |
| Функционалност | Четене/запис |
| Съхранение на данни | 50 години |
| Приложима повърхност | Метални повърхности |
| Обхват на четене с фиксиран четец | До 10.5m при US 902-928MHz върху метал; до 10.3m при EU 865-869MHz върху метал |
| Обхват на четене с ръчен четец | До 6.3m при US 902-928MHz върху метал; до 6.6m при EU 865-869MHz върху метал |
| Гаранция | 1 година |
| IP рейтинг | IP68 |
| Температура на съхранение | -40°C до +150°C |
| Работна температура | -40°C до +100°C |
| Сертификации | REACH одобрен, RoHS одобрен, CE одобрен |
Изображения на продукта

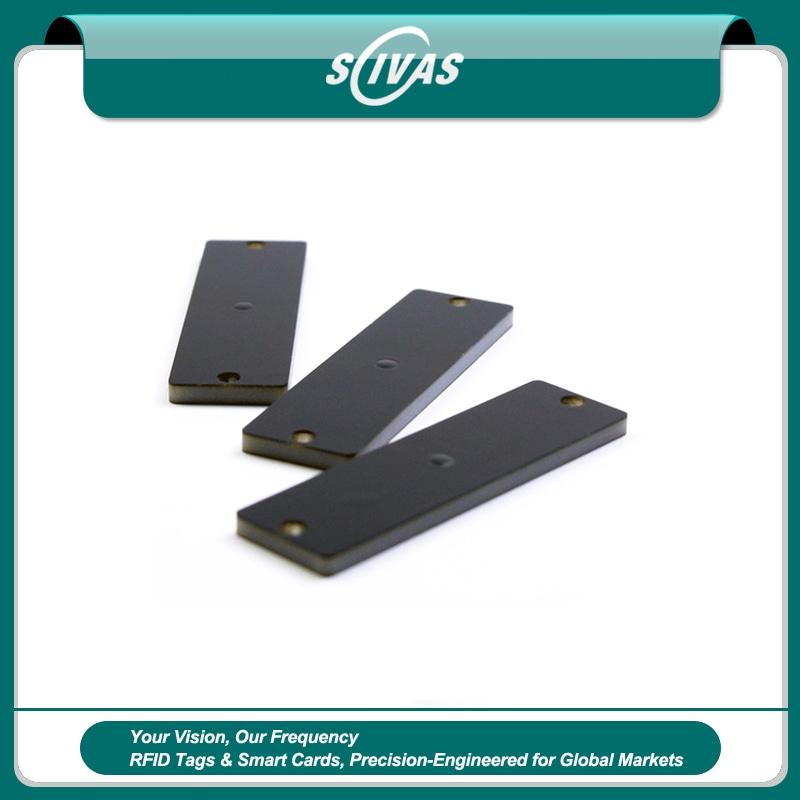

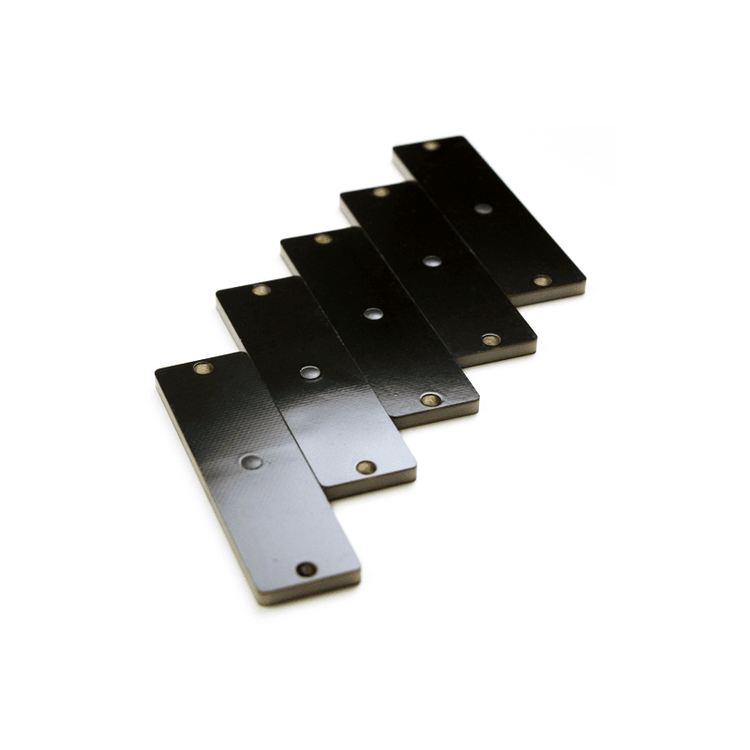

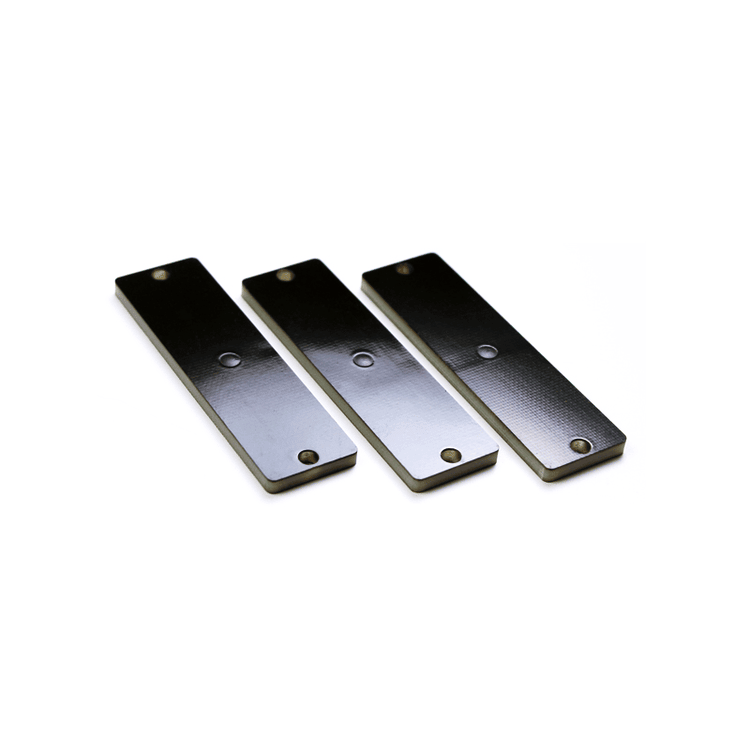

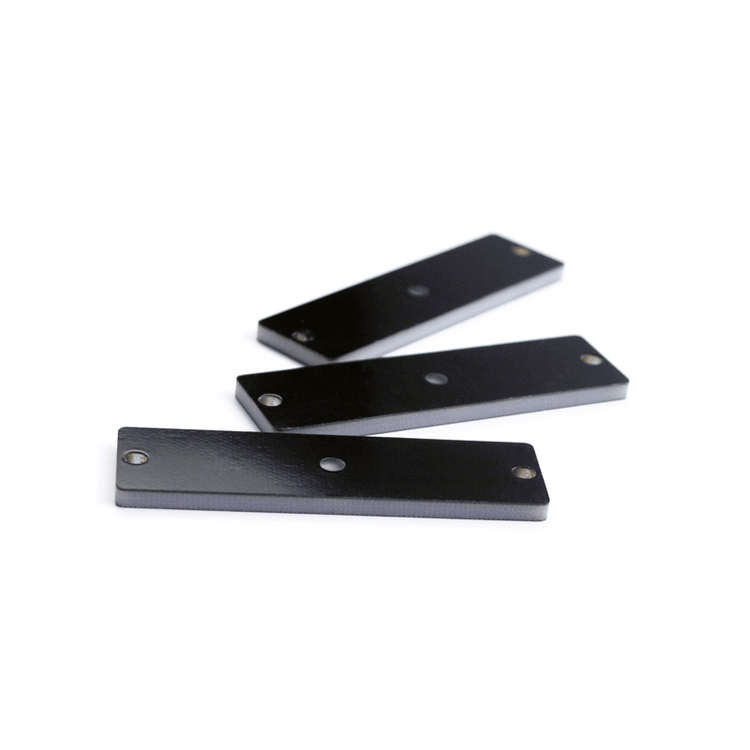

PCB за метал RFID таг за индустриални метални активи: общ преглед
Персонализиран PCB за метал RFID таг за дългообхватно UHF проследяване на метални активи с IP68 защита за логистични складове, оборудване и индустриално управление.
Този продукт е за метал RFID таг, разработен за идентификация на активи и проследяване през целия им жизнен цикъл, представен като PCB за метал RFID таг за индустриални метални активи в серията PCB за метал RFID етикети. Тази версия е особено подходяща, когато купувачът се нуждае от монтаж върху метални активи. Финалната конфигурация трябва да се избира според реалния четец, система, начин на монтаж и работна среда, а не само по външен вид.
Основният фокус на продукта включва PCB за метал RFID, дългообхватен RFID таг, RFID за метални активи и устойчив RFID таг, като подробната конфигурация се определя според конкретното приложение и системните изисквания.
Основни предимства
Използва конструкция, предназначена да намали проблемите с производителността, които стандартните RFID тагове могат да имат в близост до метал.
Поддържа устойчива идентификация на инструменти, оборудване, контейнери, стелажи и други метални активи.
Предлага варианти за монтаж и корпус за индустриални среди, където обикновените лепилни етикети може да не са подходящи.
Типични приложения
Този продукт може да се използва за:
Проследяване на инструменти, форми, машини и активи за поддръжка.
Складови стелажи, многократни транспортни единици, контейнери и оборотно оборудване.
Производствени, логистични, IT активи, инспекционни процеси и индустриални проекти за проследимост.
Избор и персонализация
Преди оферта или мостри потвърдете следните проектни детайли:
Честота, протокол, чип, размери на тага и очакван обхват на четене.
Тип метал, позиция на монтаж, налично пространство и ориентация.
Лепило, винтове, нитове, вграждане или друг метод за инсталация.
Изисквания към температура, удар, влага, химическо въздействие и външна експозиция.
Често задавани въпроси
Защо е необходим за метал таг?
Металът може да разстрои или отрази RF енергията и да намали ефективността на обикновен RFID етикет. On-metal дизайнът е предназначен за монтаж върху метални активи, но крайният обхват на четене все пак зависи от модела на тага, мощността на четеца, разположението на антената, ориентацията и средата на инсталация.
Може ли този продукт да се персонализира за конкретен проект?
Наличните опции зависят от избрания модел. Споделете необходимото количество, техническата платформа, изискванията за дизайн или номериране и работната среда на проекта, за да може подходящата конфигурация да бъде проверена преди производство.
Заявете препоръка според вашия проект
За по-точна препоръка и оферта посочете приложението, необходимото количество, съвместимия четец или система, предпочитаните размери, монтажната повърхност, работната среда, нуждите от персонализация и дестинацията за доставка. Тестване с мостра се препоръчва, когато ефективността на четене, софтуерната съвместимост или устойчивостта на средата са критични.
Списък на PCB RFID тагове за монтаж върху метал
Бележка: Посочените в таблицата по-долу диапазони на четене може значително да се различават от реалните резултати поради разлики в средата за изпитване. За точни резултати винаги извършвайте практически тестове.
| Модел | Чип | Размери | Диапазон на четене |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
