RFID система за откриване на подземни маркери

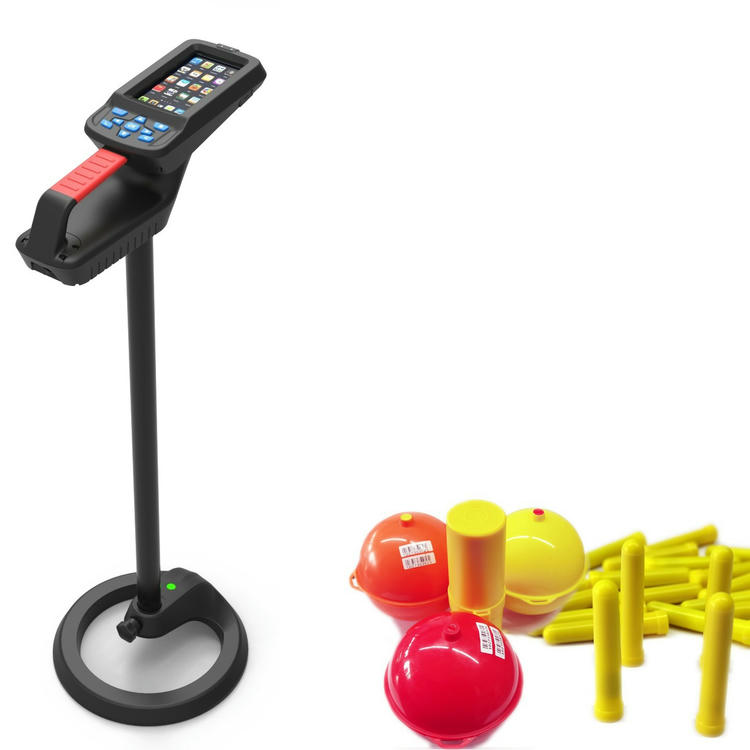

CK-GTR680 е локатор за подземни електронни маркери, базиран на технологията за радиочестотна идентификация (RFID). Без извършване на изкопни работи устройството разчита предварително заровени в близост до подземни тръбопроводи електронни маркери и извлича съхранената в тях информация за мрежата. Това позволява точно локализиране и дигитално управление на подземните тръбопроводи.

CK-GTR680 е уред за позициониране на подземни електронни маркери, работещ чрез технология за радиочестотна идентификация. Устройството може без изкопни работи да разчита предварително заровените в близост до подземни тръбопроводи електронни маркери и да извлича съхранената в тях информация. По този начин се осигуряват точно локализиране и дигитално управление на подземните мрежи. CK-GTR680 предлага стабилна работа и лесно управление. Устройството се доставя с предварително инсталирана операционна система Android, която улеснява разработването на допълнителни приложения според изискванията на клиента. То може да се използва за позициониране, маркиране и дигитално управление на подземна инфраструктура в електроразпределението, телекомуникациите, газоснабдяването и други отрасли. CK-GTR680 използва двучестотна, многоконстелационна GNSS система. В сравнение с едночестотните GNSS решения тя осигурява по-бързо и по-точно позициониране с отклонение под 3 метра, което помага на операторите бързо да намират предварително заровените електронни маркери.

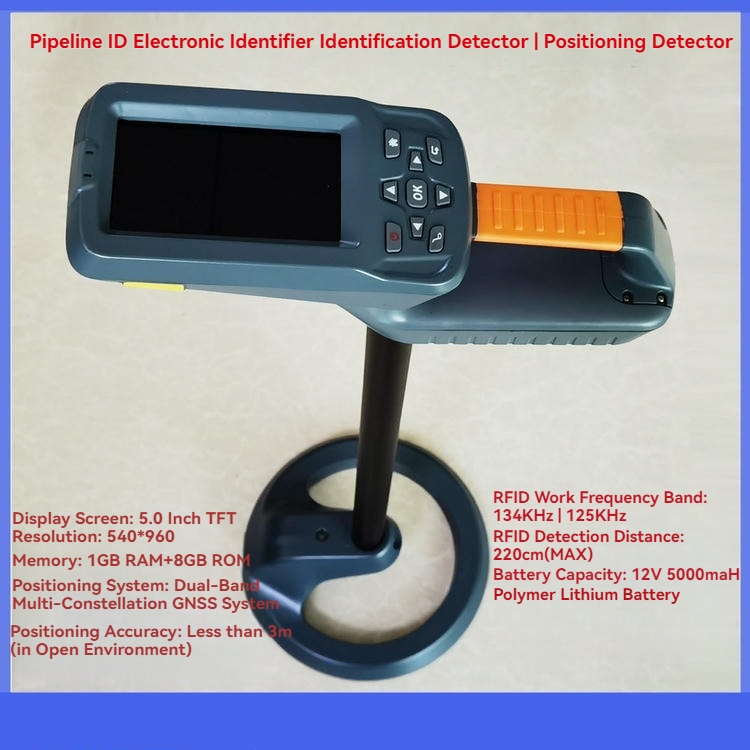

Основни характеристики

Модел на продукта: CK-GTR680

Дисплей: 5,0-инчов TFT    Резолюция: 540*960

Памет: 1GB RAM + 8GB ROM

Система за позициониране: двучестотна многоконстелационна GNSS система

Точност на позициониране: под 3 m (на открито)

Работна RFID честота: 134 kHz

RFID разстояние на откриване: 220 cm (MAX)

Капацитет на батерията: 12V 5000mAh полимерна литиево-йонна батерия

Физически характеристики и условия на работа:

Параметри на продукта:

① Максималното разстояние на откриване и точността на позициониране са измерени при липса на смущаващи сигнали в околната среда.

Подземни RFID тагове и детектор за заровена инфраструктура

SCIVAS предлага CK-GTR680 като професионално решение с подземни RFID тагове и детектор за дружества и изпълнители, които се нуждаят от надеждно и безразрушително идентифициране на заровени тръбопроводи, кабели и инфраструктурни трасета. При много инфраструктурни проекти чертежите са непълни, наземните ориентири се променят, а стандартните визуални обозначения изчезват след асфалтиране или озеленяване. Когато по време на строителство или поддръжка близо до съответния актив бъдат поставени електронни маркери, операторите могат по-късно да потвърдят трасето с локатора, без ненужно разкопаване. Системата е подходяща за енергийни, телекомуникационни, газови, водоснабдителни и канализационни мрежи, CATV, общинско инженерство и екипи за поддръжка на интелигентни градове.

Детекторът работи с подземни електронни маркери, базирани на нискочестотна радиочестотна идентификация. Работната RFID честота 134 kHz позволява на терминала да открива и идентифицира заровени маркери в почва и при обичайни полеви условия. Максималното RFID разстояние на откриване може да достигне 220 cm при подходящ вид на маркера и благоприятни условия. Вместо заровените активи да останат само неидентифицирани линии върху карта, всеки маркер може да съдържа полезни идентификационни данни. Така инспекторите свързват физическото местоположение с информация за трасето, история на поддръжката, вид на актива и бележки по проекта. Това прави подземните RFID тагове подходящи както за ежедневни дейности по локализиране, така и за дългосрочно дигитално управление на комуналната инфраструктура.

Проектиран за безразкопно откриване на подземни маркери

CK-GTR680 е предназначен за екипи, които трябва да откриват подземни електронни маркери преди изкопни работи, ремонт, проверка на трасета или приемателна инспекция. Ръчната конструкция позволява на служителите да сканират по повърхността, да получат сигнал от маркера и да определят приблизителната точка на заравяне. За изпълнителите това намалява необходимостта от работа на сляпо и подпомага вземането на по-добри решения на обекта. За собствениците на инфраструктура системата осигурява последователен метод за RFID управление на подземни маркери както при новоизградени, така и при съществуващи трасета. При правилно планирано разполагане на маркерите устройството може да се използва за позициониране на тръбопроводи, потвърждаване на кабелни трасета, откриване на заровени клапани и инвентаризация на подземни активи.

Тъй като инфраструктурните обекти често изискват съвместното използване на няколко вида идентификационни продукти, SCIVAS може да предложи и подходящи RFID тагове за надземни активи, контейнери, инструменти и проектно оборудване. Това позволява на купувачите да изградят цялостна система за идентификация, вместо да закупят само отделен локатор. Подземните RFID тагове обозначават заровените точки по трасето, а други формати могат да се използват върху повърхности на активи, комплекти за поддръжка, инспекционни инструменти и резервни части, управлявани в склад. За оборудване, изложено на вибрации, прах, дъжд и интензивна работа на открито, могат да бъдат разгледани и устойчиви RFID тагове за идентификация на незаровени активи.

GNSS позициониране и работа на терен с Android

CK-GTR680 интегрира двучестотна, многоконстелационна GNSS система за по-ефективно позициониране на открито. В зависимост от конфигурираните честотни ленти устройството поддържа GPS, BeiDou, GLONASS, Galileo, QZSS и други сателитни системи. При тестови условия на открито точността на позициониране е под 3 метра. Това помага на полевите екипи да свързват резултатите от откриването на маркери с точки върху карта, инспекционни маршрути и записи за поддръжка. GNSS данните не заместват RFID сигнала от заровения маркер, но добавят полезен географски контекст към регистрите и управлението на трасетата.

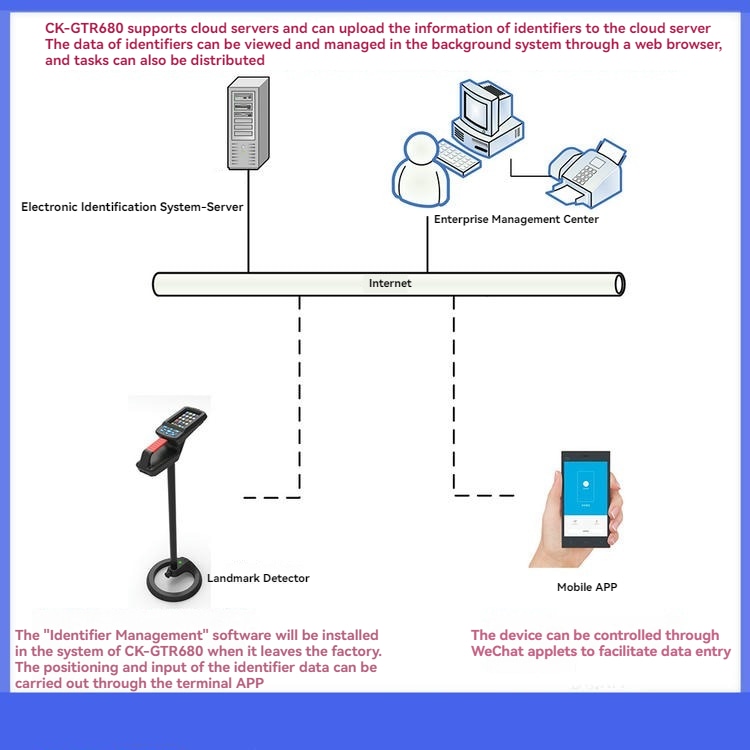

Терминалът използва операционна система Android 5.1, 5,0-инчов TFT IPS дисплей с резолюция 540 x 960 и индустриален капацитивен сензорен екран. Хардуерната платформа разполага с 1GB RAM и 8GB ROM, както и с 4G, WiFi и Bluetooth за комуникация и прехвърляне на данни на терен. За клиентите, които се нуждаят от персонализирани работни процеси, платформата Android улеснява разработването на допълнителни приложения в сравнение със затворените специализирани детектори. Това е полезно за комунални дружества, изпълнители и системни интегратори, които искат да комбинират локализирането на електронни маркери с инспекционни формуляри, бази данни за трасета, работни задания или събиране на данни, свързани с GIS.

Устойчив корпус за работа по инфраструктурни обекти

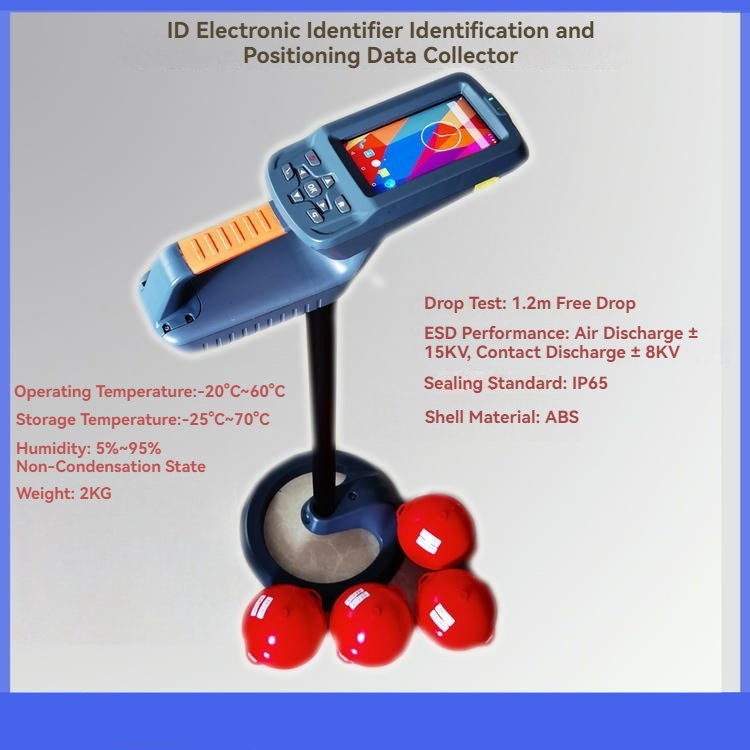

Локализирането на открито се извършва при взискателни условия, затова устройството е проектирано с практична издръжливост. ABS корпусът, степента на защита IP65, устойчивостта при свободно падане от 1,2 метра и ESD защитата при разряд във въздуха ±15KV и контактен разряд ±8KV го правят подходящо за полева сервизна работа. Работният температурен диапазон е от -20°C до 60°C, а допустимата относителна влажност е от 5% до 95% без кондензация. Полимерната литиево-йонна батерия 12V 5000mAh разполага със защита от презареждане, прекомерно разреждане и претоварване. Ниската консумация в режим на готовност подпомага провеждането на продължителни инспекции.

SCIVAS предлага този продукт на B2B клиенти, които се нуждаят от практичен инструмент за откриване на заровени инфраструктурни маркери, а не от потребителски локатор. Преди производство или доставка могат да бъдат обсъдени съвместимостта на маркерите, работната дълбочина, условията на проекта, изискванията за софтуерна интеграция и опаковането. За купувачи, изграждащи по-широка RFID инфраструктура, продуктовата ни гама включва и индустриални RFID четци за производствени, логистични и системи за управление на активи. Чрез локатори за подземни RFID маркери, заровени електронни маркери и допълващи RFID продукти SCIVAS помага на инфраструктурните екипи да превърнат скритите трасета в лесни за откриване, поддръжка и проследяване активи.

Често задавани въпроси

За какво се използват подземните RFID тагове?

Подземните RFID тагове обикновено се използват като заровени електронни маркери за тръбопроводи, кабели, клапани и точки по комунални трасета. След като бъдат монтирани близо до съответния актив, маркерите могат да бъдат откривани по-късно без изкопни работи. Това помага на екипите по поддръжката да потвърждават местоположението, да ограничават ненужното разкопаване и да свързват дигиталните записи с реалните позиции на терен.

На каква дълбочина CK-GTR680 открива заровени маркери?

CK-GTR680 поддържа максимално RFID разстояние на откриване до 220 cm при подходящи условия. Реалните резултати зависят от вида на маркера, характеристиките на почвата, дълбочината на монтаж, смущенията в околната среда и начина на работа. За важни проекти SCIVAS препоръчва маркерът и детекторът да бъдат оценени заедно в условия, близки до действителната експлоатационна среда.

На каква честота работи този локатор за подземни RFID маркери?

Локаторът работи на RFID честота 134 kHz и е предназначен за откриване на съвместими подземни електронни маркери. Работната честота, конструкцията на маркера и условията на терен влияят върху крайния резултат. Преди поръчка купувачите трябва да потвърдят дали съществуващите или планираните маркери отговарят на техническите изисквания на детектора.

Може ли локаторът да записва GPS или GNSS координати?

Да. Устройството използва двучестотна, многоконстелационна GNSS система и при тестови условия на открито може да постигне точност на позициониране под 3 метра. GNSS информацията помага на екипите да свързват откритите маркери с карти, инспекционни записи и данни за трасетата, но откриването на заровения маркер продължава да зависи от неговия RFID сигнал.

Подходящ ли е CK-GTR680 за поддръжка на комунални мрежи на открито?

Да. Локаторът е проектиран за полева работа и разполага със степен на защита IP65, ABS корпус, устойчивост при изпускане от 1,2 метра, ESD защита и работен температурен диапазон от -20°C до 60°C. Акумулаторната батерия 12V 5000mAh поддържа мобилни инспекционни дейности, при които стабилното захранване и устойчивата конструкция са от съществено значение.

Поддържа ли Android системата разработване на персонализиран софтуер?

Терминалът работи с Android 5.1, което осигурява по-голяма гъвкавост за допълнителна разработка в сравнение с много устройства със затворено предназначение. Клиентите могат да обсъдят интеграция с инспекционни формуляри, бази данни за трасета, GIS работни процеси или събиране на специфични за проекта данни. Окончателният обхват на разработката зависи от софтуерните изисквания, начина на комуникация, формата на данните и средата на внедряване.

Кои отрасли използват детектори за заровени RFID маркери?

Сред обичайните потребители са изпълнители на комунална инфраструктура, общински екипи за поддръжка, електроразпределителни дружества, телекомуникационни оператори, компании за газопреносни мрежи, водоснабдителни дружества, канализационни проекти и екипи за инфраструктура на интелигентни градове. Продуктът е полезен, когато заровените активи трябва да бъдат многократно локализирани, надеждно идентифицирани и управлявани дигитално през дълъг експлоатационен период.
