QR четци за турникети, портали и киоски

Нашият вграден модул за сканиране на QR кодове е компактен и високопроизводителен баркод четец, създаден за лесна интеграция в оборудване. С широкоъгълен обектив и USB интерфейс той бързо и точно разчита 1D и 2D баркодове, включително QR кодове. Модулът е подходящ за системи за контрол на достъп, самообслужващи киоски и вендинг машини, където са важни надеждното сканиране, високата скорост и удобният монтаж.

Вграден модул за сканиране на QR кодове с USB UART сериен порт за баркод идентификация

Модул за контрол на достъп, баркодове и QR четене

Многофункционални RFID и QR скенери за контрол на достъп, с метален или пластмасов корпус, водоустойчиви варианти, поддръжка на EM ID карти, Mifare IC карти, Wiegand 26/34, RS232, RS485, USB, TCP-IP, безплатен софтуер и SDK

Вграденият QR код скенер е ново поколение интелигентно устройство с висока степен на интеграция и стабилна производителност, което съчетава сканиране на QR кодове и четене на карти. Използва усъвършенствана CMOS технология за разпознаване на изображения и интелигентна система за декодиране, осигурява висока разпознаваемост, бърза работа, чувствителна реакция при доближаване на карта, широка съвместимост и компактен дизайн за лесно вграждане в различни устройства. Подходящ е за QR идентификация, четене на IC карти, QR платежни системи, контрол на достъп, вендинг машини, умни домове, шкафчета и други приложения.

Характеристики

1. Широкоъгълен дизайн, подходящ за различни сценарии на QR сканиране, с автоматична индукция, високоскоростно разчитане, plug and play работа и бърза настройка.
2. Силно декодиране с корекция на грешки, прозрачно предаване на данни и точно разчитане на цветни, декоративни, деформирани и замърсени кодове.
3. Различни изходни режими: USB виртуален сериен порт, TTL, WG26 / 34, RS232, RS485, подходящи за множество индустриални приложения.
4. Не изисква програмиране; свързва се към компютър за инсталиране на USB драйвер, настройка и отстраняване на грешки чрез USB порт.
5. Добра четимост със собствена бяла LED подсветка, която улеснява разчитането както на кодове от екран, така и на кодове върху хартия.
6. Поддържа доближаване на CPU карта, IC карта, ID карта от второ поколение, мобилен NFC и други безконтактни карти.
7. Панел от закалено стъкло, малък размер и вграден външен дизайн за лесна интеграция в друго оборудване.
8. Продуктът може да бъде персонализиран, да поддържа вторична разработка и да бъде доставен с подробна техническа поддръжка и насоки.

Фабричната конфигурация е USB виртуален сериен порт / WG / TTL изход. Поддържа избор на RS232 или RS485 изход, като може да бъде избран само един от двата режима.

Налични са следните три комбинации за изход на данни:
1.  USB виртуален сериен порт / WG / TTL (фабрична конфигурация)
2.  USB виртуален сериен порт / WG / 232 / TTL с едновременна поддръжка на TTL и 232 (опционален RS232)
3.  USB виртуален сериен порт / WG / 485 / TTL с едновременна поддръжка на TTL и 485 (опционален RS485)

Модулът за сканиране на QR кодове и четене на карти може лесно да бъде вграден в различни устройства като компонент за разчитане на кодове и идентификация: автономни касови терминали, автобусни устройства за QR плащане, машини за проверка на билети, автоматични вендинг машини, портали за контрол на достъп и други сценарии, при които е необходима QR идентификация.

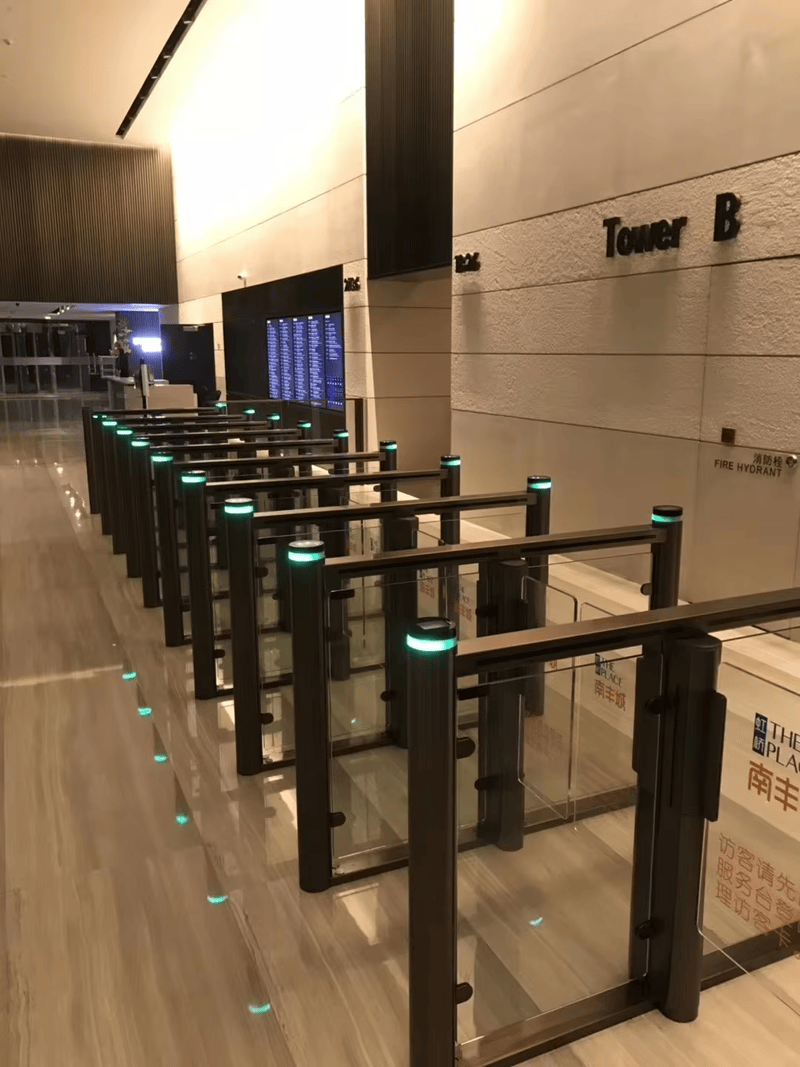

QR код четец за турникети и контрол на достъп

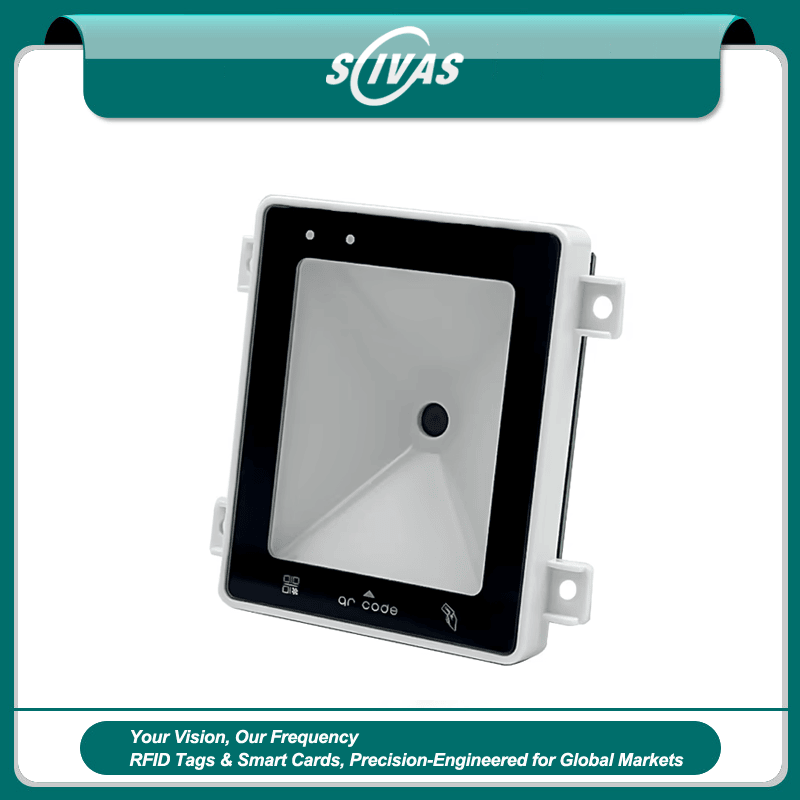

SCIVAS R101 е компактен QR код четец за турникети, входни портали, самообслужващи киоски, билетни машини, вендинг оборудване, умни шкафчета и други вградени точки за валидиране, при които бързото сканиране трябва да задейства ясно решение за достъп. Вместо да се използва като обикновена добавка, модулът е проектиран като OEM-ready решение за интегратори, които се нуждаят от стабилно QR сканиране, Mifare четене на карти и гъвкав изход на данни в ограничено монтажно пространство.

Модулът използва CMOS разпознаване на изображения с image-based декодиращ енджин и резолюция на сканиране 640×480. Разчита QR кодове от екрани на мобилни телефони, хартиени билети и печатни етикети, с практичен обхват на четене 1–20 cm и време за реакция под 200 ms. За линии с турникети това позволява на потребителите да покажат дигитален пропуск естествено пред портала, без да търсят точен ъгъл. Широкоъгълният прозорец за сканиране поддържа завъртане 360°, наклон ±45° и отклонение ±45°, което намалява неуспешните сканирания при натоварени входни периоди.

Проектиран за турникети, билетни портали и панели на киоски

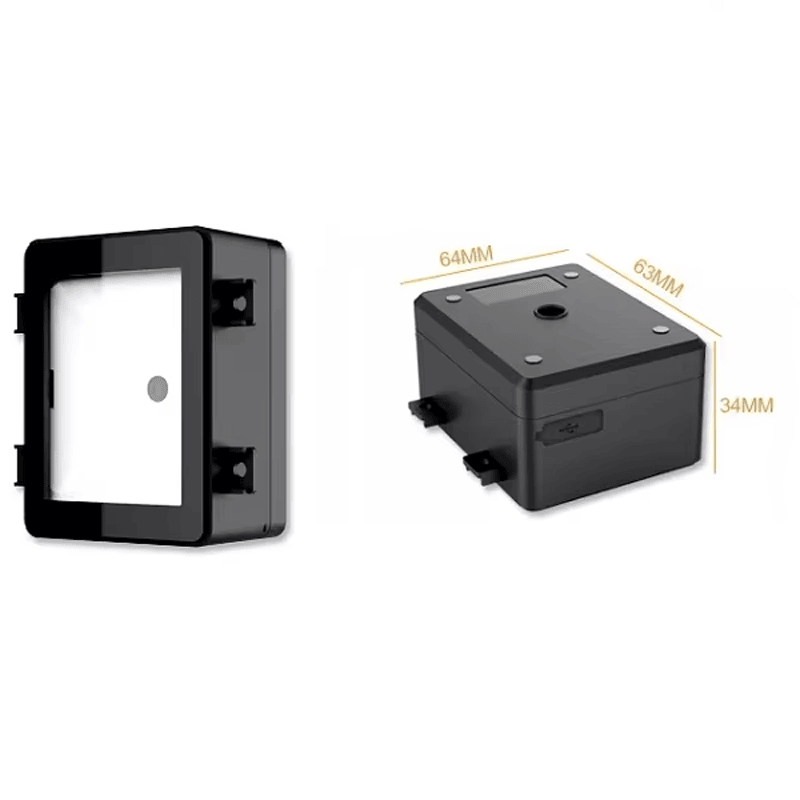

R101 е подходящ за системни интегратори, които търсят QR код четец за турникет с възможност за вграждане във фронтални панели, колони на портали, билетни валидатори или корпуси на оборудване. ABS корпусът, компактният размер и прозорецът от закалено стъкло позволяват устройството да бъде разположено близо до потребителския интерфейс, като същевременно защитават оптичната зона от често докосване. Автоматичният индукционен режим събужда скенера бързо, а LED подсветката подпомага разчитането в закрити зали, сенчести входове и места с променлива околна светлина.

За проекти, които комбинират визуални кодове с безконтактни идентификатори, четецът може да разпознава и MF карти на кратка дистанция. Това го прави практичен за обекти, където мобилни QR билети, служебни карти и временни пропуски за посетители се използват заедно. Когато проектът изисква по-широка категория четци, нашата серия RFID QR код скенери може да поддържа подобни хибридни решения за идентификация в киоски, портали и терминали за контрол на достъп.

Гъвкав изход за интеграция с контролери

Фабричното свързване поддържа USB виртуален сериен порт, WG и TTL изход. RS232 или RS485 могат да бъдат избрани като опционална конфигурация, но само един от тези два серийни режима може да бъде избран в едно и също устройство. Наличните комбинации включват USB виртуален сериен порт/WG/TTL, USB виртуален сериен порт/WG/232/TTL и USB виртуален сериен порт/WG/485/TTL. Тази гъвкавост помага на интеграторите да свържат четеца към платки за управление на турникети, embedded Linux системи, платежни терминали или контролни панели за достъп без излишен преобразуващ хардуер.

Като Wiegand QR код четец за входни портали, R101 се вписва в проекти, при които контролерът очаква познат сигнал за контрол на достъп. Като USB QR код четец за турникети той е лесен за тестване, конфигуриране и диагностика през компютър преди финален монтаж. Модулът е проектиран за прозрачно предаване на данни, така че хост системата да обработва идентификационните данни според собствената логика на проекта.

Надеждно сканиране в реална среда за достъп

Средата около турникети и портали невинаги е чиста лабораторна обстановка. Кодовете може да бъдат показвани на напукани екрани, телефони с ниска яркост, сгънати хартиени пропуски или печатни материали със замърсяване и деформация. R101 поддържа силно декодиране с корекция на грешки и е създаден да разчита по-стабилно цветни кодове, повредени кодове и кодове от екран. Зумерът, червената работна светлина и зелената светлина за обратна връзка дават ясна индикация за състоянието както на инсталаторите, така и на потребителите, намалявайки объркването при входните точки.

Електрическият дизайн поддържа 5–12VDC ±10%, с ниска номинална консумация на енергия 0.52W. Устройството работи при температура от -20°C до 70°C и влажност 5%–90%, което го прави подходящо за много вътрешни и полузщитени инсталации за контрол на достъп. Защитата срещу смущения от силна светлина и индукционното осветление подпомагат стабилната работа, когато скенерът е насочен към ярки лампи, отражателни панели или дневна светлина от близки входове.

Фабрична поддръжка за OEM оборудване за достъп

SCIVAS доставя R101 за OEM клиенти, инсталатори на системи за контрол на достъп, производители на турникети, доставчици на билетни решения и компании за киоск оборудване, които се нуждаят от надежден вграден QR код четец. Можем да обсъдим свързването на конекторите, избора на интерфейс, софтуерния комуникационен формат и механичната интеграция преди доставка, за да помогнем на клиентите да намалят пробите и грешките по време на прототипиране.

За проекти за достъп, при които RFID идентификаторите остават основният метод, R101 може да бъде оценен заедно с нашите RFID достъп четци за изграждане на пълно портфолио от четци. За приложения, фокусирани върху сканиране извън сферата на контрол на достъп, нашата продуктова линия Barcode скенер може да поддържа търговски, самообслужващи и вградени приложения в оборудване. Целта е четецът да бъде съобразен с реалния процес на валидиране, вместо един хардуерен формат да се използва принудително за всеки проект.

ЧЗВ

Може ли този QR код четец да се използва в турникет?

Да. R101 е проектиран за вграден монтаж в турникети, билетни валидатори, панели на киоски и оборудване за контрол на достъп. Компактният корпус, автоматичното индукционно сканиране, прозорецът от закалено стъкло и бързото декодиране го правят подходящ за входни точки, където потребителите показват мобилни QR пропуски или печатни билети при постоянен поток.

Кои интерфейси са налични за свързване към контролер?

Стандартната конфигурация поддържа USB виртуален сериен порт, WG и TTL изход. Опционалните версии могат да добавят RS232 или RS485, но RS232 и RS485 не могат да бъдат избрани едновременно в едно и също устройство. Това дава на интеграторите практичен начин да свържат четеца към контролери за достъп, платки на портали или вградени хост устройства.

Колко бързо може да разчете QR код на входа?

Скоростта на четене е под 200 ms при нормални работни условия, с препоръчителен обхват 1–20 cm. Реалната производителност може да варира според размера на кода, яркостта на екрана, качеството на печат и монтажния ъгъл, но широкоъгълният дизайн помага да се намалят неуспешните сканирания при неточно позициониране от потребителя.

Може ли четецът да сканира QR кодове от телефони и хартиени билети?

Да. Модулът е създаден да разчита QR кодове, показани на екрани на устройства, както и кодове, отпечатани върху хартия, пластмаса или метални повърхности. Бялата LED подсветка, CMOS изображението и декодирането с корекция на грешки подобряват разпознаването при тъмни, замърсени, леко деформирани или показани под малък ъгъл кодове.

Поддържа ли четене на карти освен QR сканиране?

Да. Освен QR код разпознаване устройството поддържа четене на MF карти на кратка дистанция, което го прави полезно за проекти със смесени идентификатори. Обектът може да използва мобилни QR билети за посетители и в същото време да запази картов достъп за служители, изпълнители или членове, без да инсталира два отделни предни модула.

Какво захранване и работна среда изисква четецът?

Четецът поддържа вход 5–12VDC ±10% и има номинална консумация 0.52W. Специфициран е за работна температура от -20°C до 70°C и влажност 5%–90%, затова може да обслужва много вътрешни и полузщитени среди за контрол на достъп, когато е монтиран с подходящ панелен дизайн.

Може ли SCIVAS да помогне с OEM интеграция или избор на интерфейс?

Да. SCIVAS може да помогне на клиентите да прегледат планирания хост контролер, начина на свързване, структурата на панела и комуникационните изисквания преди производство. Това е особено полезно, когато проектът трябва да избере между USB, Wiegand, TTL, RS232 или RS485 и когато QR четецът трябва да пасне на съществуващ дизайн на турникет или киоск.
