RFID четец за сигурен контрол на врати

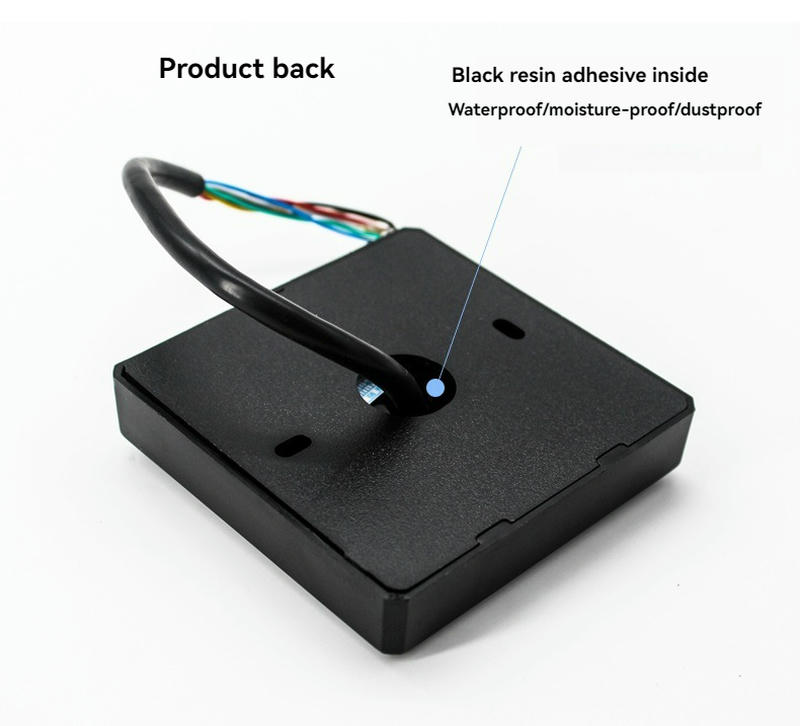

102четец на карти за контрол на достъпа от серия A е изработен от ABS материал с матово покритие и осигурява устойчивост на топлина, износване, вода и прах при външен монтаж. Вътрешността е залята с черно смолно лепило за плътно уплътняване. Благодарение на антифриз дизайн, хибридна технология за приемане на сигнала и вграден MCU, четецът постига бързо декодиране и стабилна работа.

Таблица с модели за 102четец на карти за контрол на достъпа от серия A

Основни параметри на 102четец на карти за контрол на достъпа от серия A:

Дефиниция на окабеляването

• Червен: VCC (+12V)

• Черен: маса

• Бял: Wiegand D1

• Зелен: Wiegand D0

• Син: LED

• Жълт: BEEP

• Лилав: Wiegand 26 по подразбиране. Свържете лилавия проводник към маса, за да превключите към Wiegand 34

Област на приложение

1. Четецът за контрол на достъп не може да съхранява потребителски данни или информация, нито да добавя потребители с карти, пароли или пръстови отпечатъци. Той е само разширително устройство за отключване чрез карта или парола и трябва да се използва заедно с устройства като самостоятелни контролни панели за достъп, машини за отчитане на работно време с карти или многовратови контролери.

2. Изключете захранването преди монтаж или демонтаж. Никога не работете по устройството, докато е под напрежение.

3. Максималната дистанция на четене е измерена в среда без смущения, при правилно монтиран четец и карта, разположена паралелно на повърхността на четеца. Всяко електромагнитно смущение ще повлияе на дистанцията на четене.

4. Не монтирайте четеца върху магнитни или метални повърхности, тъй като тези материали сериозно влияят на RF сигналите.

5. Не монтирайте четеца близо до устройства, които генерират смущаващи електромагнитни полета, като двигатели, AC/DC преобразуватели, UPS системи, релета или монитори.

6. Осигурете достатъчен капацитет на захранването. Когато е възможно, използвайте линейни захранвания. Захранвайте електрическата брава и контролера отделно. Инсталирайте захранването възможно най-близо до устройствата, за да избегнете смущения и загуби при предаване.

7. При окабеляване разделяйте кабелите за високо и ниско напрежение, като поддържате разстояние над 20cm. Използвайте многожилни захранващи кабели с достатъчно сечение.

8. Ако IC картата остане в RF полето след прочитане, четецът няма да подаде нова индикация и няма да предаде данни.

RFID четец за надежден контрол на достъпа до врати

SCIVAS 102A Series RFID Entry четец е проектиран за проекти, при които врата, офис вход, техническо помещение, вход към жилищна сграда или контролиран проход трябва да извършва бърза проверка на карта без сложен фронт-енд терминал. Той работи като професионален четец за контрол на достъп с карти, а не като самостоятелен контролер. След прочитане на оторизиран идентификатор устройството изпраща данните от картата към свързания панел за контрол на достъп, машина за отчитане на работно време или многовратов контролер чрез Wiegand комуникация, като системата решава дали вратата да се отключи.

Този RFID четец за входни врати е поставен в компактен черен корпус от ABS с матово спрей покритие. Размерът 86x86x18 mm го прави удобен за стандартен стенен монтаж, а уплътненият корпус помага да се запази чист външен вид в офис коридори, рецепции, служебни входове и защитени външни локации. Вътрешното плътно заливане с черна смола подобрява водо- и прахозащитата, като подпомага работата на устройството като IP65 RFID четец за контрол на достъп в по-взискателни входни среди. За купувачи, които търсят прост и стабилен RFID четец за многократна ежедневна употреба, тази конструкция предлага практичен баланс между издръжливост, бърз монтаж и контрол на разходите.

102A Series се предлага в две често използвани честотни версии. Моделът 125KHz поддържа нискочестотни карти като TK4100 и EM4200, които се използват широко в традиционни системи за достъп до врати. Версията 13.56MHz поддържа чипове като MIFARE S50 и FM11RF08, което я прави подходяща за много съвременни офис и сградни проекти за контрол на достъп. Когато един и същ обект използва и носители като RFID карти или RFID ключ Fobs, SCIVAS може да помогне за съгласуване на честотата на четеца, типа чип и формата на картата преди производство, за да се намалят проблемите със съвместимостта при монтаж.

За системните интегратори комуникационният формат е една от ключовите точки при избора. Този Wiegand RFID четец поддържа Wiegand 26 и Wiegand 34 изход. Изходът по подразбиране е Wiegand 26, а лилавият проводник може да се свърже към маса за превключване към Wiegand 34. Четецът работи с DC 12V ±5% и работен ток 0–100mA. Времето за четене на карта е под 200 ms, а интервалът между четенията е около 0.5 секунди, което подпомага плавното движение на персонала при обичайни входни сценарии.

Дистанцията на отчитане е 0–100 mm и зависи от типа карта, монтажната повърхност, стабилността на захранването и околната електромагнитна среда. За най-добра работа четецът не трябва да се монтира директно върху метални или магнитни повърхности и трябва да се държи далеч от двигатели, релета, UPS оборудване, преобразуватели, монитори и други източници на смущения. При окабеляване високоволтовите и нисковолтовите кабели трябва да бъдат разделени на повече от 20 cm, а електрическата брава и контролерът трябва да използват подходящо захранващо окабеляване за намаляване на загубите на сигнал. Захранването трябва да бъде изключено преди монтаж или демонтаж.

Четецът включва линии за управление на LED и зумер, което позволява на свързаната система да предоставя визуална и звукова обратна връзка. Предвидена е дължина на проводниците 180 mm ±5 mm, като червеното е за VCC, черното за маса, бялото за Wiegand D1, зеленото за Wiegand D0, синьото за LED, жълтото за BEEP, а лилавото за превключване на Wiegand формата. Тази ясна схема на свързване подпомага бързото внедряване от монтажници, които работят с панели за контрол на достъп, машини за работно време и RFID достъп контрол терминали.

SCIVAS доставя този RFID четец за достъп с карти за OEM проекти, дистрибутори, инсталатори на системи за сигурност и доставчици на решения за контрол на достъп, които се нуждаят от надежден четец за офиси, фабрики, училища, жилищни входове, складове и системи за управление на обекти. Продуктът не е предназначен самостоятелно да съхранява потребители, да регистрира карти, да управлява пароли или да контролира пръстови отпечатъци. Неговата роля е точно да прочита картовите идентификатори и да предава данни към основния контролер. Това улеснява подмяната на стари четци, стандартизирането на модели за множество врати или снабдяването от един фабричен източник със стабилен 125KHz RFID четец за врати и 13.56MHz RFID четец за офис достъп.

От гледна точка на фабричния избор този модел е полезен, когато купувачът се нуждае от един стил четец, който може да покрие няколко стандартни точки за достъп, без да променя визуалния дизайн на обекта. Квадратната предна част изглежда неутрално до стъклени врати, офис стени, рецепции и технически помещения, а черното покритие помага да се прикриват отпечатъци и следи от ежедневна употреба. За интеграторите малкият корпус намалява монтажните конфликти при тесни рамки на врати и retrofit проекти. За дистрибуторите двете честотни опции улесняват поддържането на наличности както за наследени LF системи, така и за HF картови проекти. Преди изпращане четците могат да бъдат проверени за външен вид, дефиниция на проводниците, реакция към карта, реакция на зумера и комуникационен изход, така че монтажният екип да получи практичен входен четец, а не само гол електронен компонент.

FAQ за проекти с RFID четец за достъп

Може ли този RFID Entry четец да работи като самостоятелен контролер за достъп?

Не. Този RFID Entry четец е четящо устройство, а не самостоятелен контролер. Той не може да съхранява потребители, да регистрира карти, да управлява пароли или сам да взема решения за отключване. Трябва да бъде свързан към панел за контрол на достъп, машина за отчитане на работно време, контролер за врати или съвместим терминал, който приема Wiegand данни и управлява бравата.

Коя честота да избера за проект за достъп до врати?

Изберете 125KHz, ако съществуващата ви система използва нискочестотни идентификатори като TK4100 или EM4200. Изберете 13.56MHz, ако проектът използва MIFARE S50, FM11RF08 или подобни HF идентификатори. При подмяна на съществуващи устройства е по-добре да потвърдите текущия чип на картата и изходния формат преди поръчка.

Поддържа ли четецът Wiegand 26 и Wiegand 34?

Да. 102A Series поддържа Wiegand 26 и Wiegand 34 изход. Конфигурацията по подразбиране е Wiegand 26. Ако е необходим Wiegand 34, лилавият проводник може да се свърже към маса според дефиницията на окабеляването. Това улеснява интеграцията на четеца с различни контролери.

Подходящ ли е този RFID четец за входни врати за външен монтаж?

Четецът използва ABS корпус, матово спрей покритие, вътрешно заливане със смола и IP65 уплътнение, затова може да се използва при много защитени външни или полу-външни входни точки. Качеството на монтажа обаче остава важно. Избягвайте директен монтаж върху метал, нестабилно захранване и силни електромагнитни смущения, за да запазите надеждното четене.

Каква дистанция на четене може да достигне този четец за контрол на достъп?

Дистанцията на четене обикновено е 0–100 mm, но реалният обхват зависи от типа карта, характеристиките на чипа, захранването, монтажната повърхност и смущенията около вратата. След монтаж трябва да се извърши тест, особено когато четецът е инсталиран близо до метални рамки, електрически брави, двигатели или високоволтово окабеляване.

Може ли SCIVAS да доставя този четец за OEM или големи проекти за достъп?

Да. SCIVAS може да поддържа OEM и обемни доставки за дистрибутори, инсталатори и компании за решения за сигурност. Купувачите могат да потвърдят честота, поддържан тип чип, изходен формат, количество и монтажна среда преди производство. Това помага да се намали рискът от несъвместимост, когато един и същ модел четец се внедрява на множество врати или обекти.

На какво трябва да обърнат внимание монтажниците при окабеляване?

Захранването трябва да бъде изключено преди окабеляване или демонтаж. Червеното е VCC, черното е маса, бялото е Wiegand D1, зеленото е Wiegand D0, синьото е LED, жълтото е BEEP, а лилавото се използва за превключване на Wiegand формата. Дръжте високоволтовите и нисковолтовите кабели разделени, за да намалите смущенията.
