RFID инлей листове за производство на карти



Име на продукта	13.56MHz 1предварително ламинирани вложки с K чип, RFID лист и NFC чип за карти
Повърхностно покритие	Гланцово, матово или с ефект четка
Материал	PVC, PET
Разположение	5x5, 3x8, 4x8, 2x5 и др.
Приложение	Зони за контрол на достъп, ключове за врати, отчитане на присъствие, членски програми, паркинги и др.
Размер	305x460mm, 210x297mm, 295x470mm и др.
Дебелина	0.4mm, 0.45mm, 0.5mm, 0.55mm
Тип	RFID инлей лист
Честота	13.56MHz, 125KHz, UHF
Чип	1K, 4K, контактен чип или безконтактен чип и др.

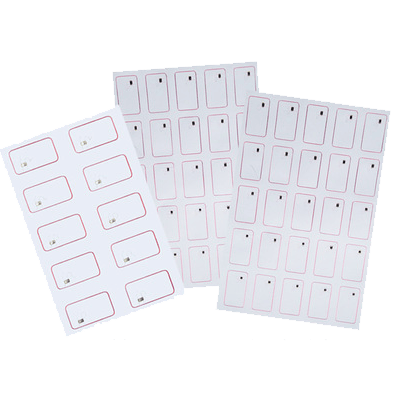

RFID инлей лист е специализиран термин в индустрията за смарт карти. Той обозначава предварително ламиниран многослоен продукт от PVC листове, в който са интегрирани чип и антенна намотка. Обикновено структурата се състои от два или три слоя и се доставя без печатен дизайн върху повърхността.

Спецификации на RFID инлей листовете:

Налични размери на инлей листове: 305x460mm, 310x418mm, 390x480mm,

Най-малък размер: 210mmX297mm,

Най-голям размер: 650mmX490mm,

Налични разположения: 2x5, 4x5, 5x5, 4x6, 4x7, 4x8, 3x6, 3x7, 3x8, 4x8, 6x8, 4x10 и др.

Предлагат се LF, HF и UHF варианти. Можем също да изработим персонализирани продукти според изискванията на проекта.

Персонализирани RFID инлей листове за стабилно производство на смарт карти

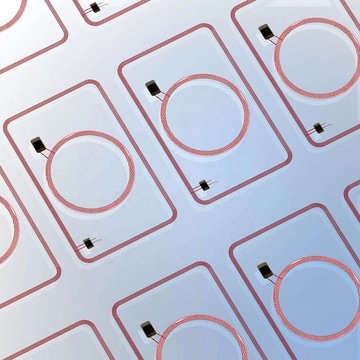

SCIVAS произвежда персонализирани RFID инлей листове за производители на карти, които се нуждаят от надеждно предлага ламинирано ядро преди печат, ламиниране, рязане и персонализация. Всеки лист е изграден като многослойна PVC или PET структура с вграден чип и антенна схема, създавайки готова за последваща обработка основа за безконтактни карти, членски карти, хотелски идентификатори, карти за достъп, карти за лоялност и други програми със смарт карти. Вместо да третираме инлея като стандартен полуготов материал, ние проектираме листа според реалния производствен процес: краен размер на картата, позиция на антената, ориентация на чипа, толеранс при щанцоване, натиск при ламиниране и повторяемост между партидите.

Основната стойност на предлага ламинирания RFID лист е производственият контрол. Фабриките за карти и центровете за персонализация могат да го използват, за да намалят ранните операции по свързване, да защитят електронния компонент вътре в листа и да преминат директно към печат, overlay ламиниране, щанцоване, кодиране и тестване. При проекти, които изискват хиляди или милиони готови RFID карти, стабилният prelam лист помага RF характеристиките и физическата дебелина да останат постоянни при повторяеми производствени серии.

Материали, честоти и варианти на чипове

Нашите RFID предлага ламинирани инлеи могат да се произвеждат от бял PVC, прозрачен PET или специфична за проекта комбинация от материали според целевата структура на картата. Често използваните дебелини включват 0.4mm, 0.45mm, 0.5mm и 0.55mm, което позволява на клиента да съчетае листа с overlay слоеве, печатни слоеве или допълнителни функционални слоеве. Изисквания за гланцова, матова или brushed повърхност също могат да бъдат взети предвид, когато последващият процес изисква конкретно усещане при обработка или определена визуална основа.

Изборът на честота се планира според средата на четене. HF 13.56MHz се използва широко за безконтактни членски, транспортни, хотелски, кампусни, близки до платежни и контролно-достъпни идентификатори. LF 125KHz все още се търси за много наследени системи за достъп, докато UHF може да бъде избран при нужда от по-голяма дистанция на четене или специализирано поведение при идентификация. Вариантите на чипове могат да включват 1K, 4K, контактен чип, безконтактен чип или комбинирани изисквания според съвместимостта на системата и дизайна на сигурността. Ако готовата карта трябва да работи с конкретни RFID четци, можем да обсъдим честотата, типа чип, геометрията на антената и метода на тестване преди серийно производство.

Разположения на листовете за ефективна последваща обработка

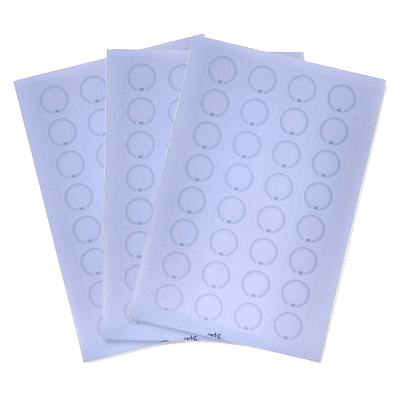

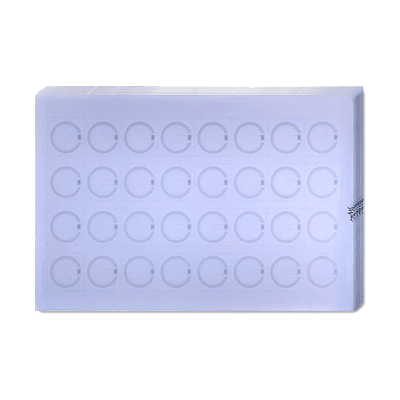

Всеки персонализиран RFID инлей лист трябва да пасва на производствената линия на клиента, а не обратното. SCIVAS поддържа размери на листове като 305×460mm, 310×418mm, 390×480mm, 210×297mm, както и по-големи персонализирани формати за производствени нужди с висок обем. Разположения като 2×5, 4×5, 5×5, 4×6, 4×7, 4×8, 3×6, 3×7, 3×8, 6×8 и 4×10 могат да бъдат оценени според размера на антената, отстоянието от ръба на картата, позицията на чипа и отпадъка при рязане.

За много производители на смарт карти най-важният въпрос не е само колко инлея могат да се разположат върху един лист, а колко надеждно всеки инлей попада в правилната позиция на картата след ламиниране и рязане. Затова обръщаме внимание на равнинността на листа, регистрационната логика, постоянството на антената и практическия контрол на толерансите. Това е особено важно, когато същата производствена линия обработва и обикновени PVC карти, карти с магнитна лента, печатни карти за лоялност или хибридни продукти, които изискват предвидима дебелина на тялото.

Производствена поддръжка за картови фабрики и системни интегратори

SCIVAS поддържа както стандартни, така и персонализирани проекти за RFID инлей листове за карти. Купувачите могат да предоставят крайния размер на картата, необходимия модел чип, честотата, изискванията към антената, целевото разположение на листа, процеса на ламиниране и очакваната среда на приложение. След това нашият екип помага да се прецени дали исканата структура е подходяща за картова обработка, персонализация и системна употреба. Този практически инженерен етап е полезен за фабрики за карти, доставчици на контрол на достъпа, доставчици на хотелски карти, оператори на членски програми и интегратори, които се нуждаят от повторяемо поведение на картата, а не само от ниска единична цена.

За екипи по доставки, които сравняват персонализирани RFID предлага ламинирани инлей листове, одобрението на мострата трябва да потвърди както електронния отговор, така и поведението на листа при реален производствен натиск. Добрата мостра не е само четима; тя трябва също да се реже чисто, да остава равна и да съответства на последователността за overlay, печат и кодиране при производителя на карти.

Контролът на качеството се извършва от подготовката на материала през свързването, ламинирането, проверката на разположението, измерването на дебелината и електрическото тестване. Преди изпращане листовете се защитават за плосък транспорт, за да могат да влязат в производствения процес на клиента с по-малък риск при обработка. При повторни поръчки следим постоянството на материала, позиционирането на антената и непрекъснатостта на доставките на чипове, като помагаме на клиентите да запазят същото поведение на картите при нови поръчки месеци по-късно. Независимо дали проектът ви изисква HF листове за членски карти, LF prelam за карти за достъп, UHF идентификационни листове или персонализирани безконтактни инлеи за брандирани смарт карти, SCIVAS може да осигури практичен производствен път от потвърждение на мострата до стабилна партидна доставка.

ЧЗВ

Q1: Каква информация трябва да предоставя преди поръчка на персонализирани RFID инлей листове?

Моля, предоставете крайния размер на картата, целевия размер на листа, предпочитаното разположение, модела на чипа, честотата, изискванията към антената, целевата дебелина на картата и средата на приложение. Ако вече имате процес за ламиниране и рязане, споделете и тези данни. Това ни помага да проектираме предлага ламинирания лист според реалния ви производствен процес, вместо да използваме универсална структура.

Q2: Може ли SCIVAS да произвежда RFID prelam листове за HF и LF картови проекти?

Да. Можем да поддържаме HF 13.56MHz, LF 125KHz и избрани UHF изисквания според приложението на картата и средата на четене. HF е разпространен при много системи за смарт карти и членски програми, докато LF често се използва за наследени системи за контрол на достъпа. Финалният избор трябва да бъде потвърден според вашия четец, софтуер и нужди за кодиране.

Q3: Как да избера правилното разположение на листа за производство на карти?

Най-подходящото разположение зависи от размера на картата, антенния отпечатък, позицията на чипа, толеранса при рязане и производственото оборудване. Разположение с повече единици на лист може да намали отпадъка от материал, но все пак трябва да оставя достатъчно разстояние за стабилно рязане и ламиниране. Обикновено препоръчваме първо да се потвърди пътят на последващата обработка, преди да се избере финалното разположение.

Q4: Тези RFID инлей листове вече отпечатани ли са с дизайн на картата?

Не. RFID предлага ламинираните инлей листове обикновено се доставят като полуготови електронни ядра без финален картов дизайн. Те са предназначени за последващ печат, overlay ламиниране, рязане, кодиране и персонализация. Това дава на производителите на карти повече свобода да изработват различни визуални дизайни, като запазват една и съща електронна инлей структура вътре в картата.

Q5: Може ли един проект да комбинира контактен чип и безконтактна RFID функция?

Да, комбинирани структури могат да бъдат обсъдени, когато дизайнът на картата изисква едновременно контактна и безконтактна функция. Осъществимостта зависи от избора на чип, дебелината на картата, позицията на модула, маршрута на антената и финалния процес на ламиниране при клиента. При dual-интерфейс или хибридни картови проекти ранното техническо потвърждение е важно преди серийно производство.

Q6: Какви проверки на качеството са важни за RFID инлей листове за карти?

Важните проверки включват непрекъснатост на антената, свързване на чипа, честотен отговор, дебелина на листа, равнинност, позиция на разположението и визуална чистота. За производствените фабрики за карти постоянните електрически характеристики и стабилните физически размери са еднакво критични. Добрата проверка преди изпращане намалява проблемите при последваща обработка и помага готовите карти да преминат по-гладко кодиране и тестове с четец.

Q7: Мога ли по-късно да поръчам отново същите RFID предлага ламинирани инлеи?

Да. При повторни поръчки можем да следваме потвърдения размер на листа, разположение, материал, тип чип, антенен дизайн и спецификация на дебелината от предишната партида. Препоръчваме одобрената мостра и производствената спецификация да се запазят като референтен стандарт. Това помага да се поддържа постоянно поведение на картите, когато същият проект продължи във времето.
