Стенен RFID четец за контрол на достъп

R330M Wiegand RS232 NFC четец достъп контрол четец – надежден смарт картов четец за контрол на достъп с два интерфейса, поддържащ Wiegand изход, RS-232 комуникация и NFC безконтактни идентификатори. Проектиран е за стабилна интеграция в системи за входен контрол на сгради, работи със смарт карти 125 kHz и 13.56 MHz, осигурява сигурно предаване на данни, бързо разчитане и възможност за стенен или повърхностен монтаж. Здравият корпус и гъвкавият интерфейс го правят подходящ за натоварени среди като офиси, паркинги, жилищни сгради и индустриални обекти.

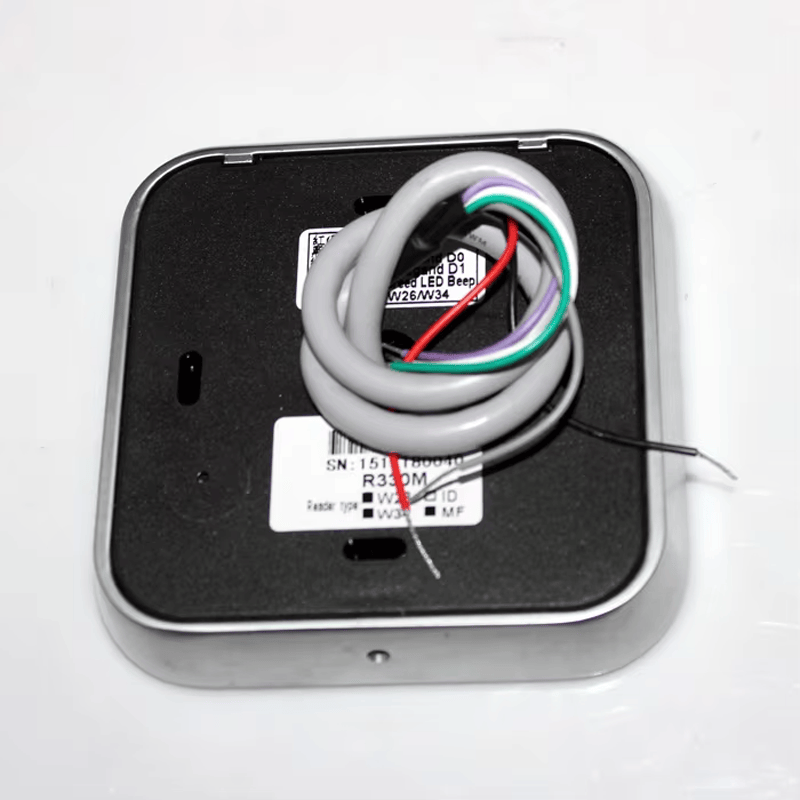

Описание на проводниците:

Червен: DC 6-14V
Черен: GND
Зелен: Wiegand D0
Бял: Wiegand D1
Сив: зелена светлина и продължителен звуков сигнал
Лилав: Wiegand26/Wiegand34 (изходният формат е WG34, когато лилавият проводник е свързан с черния проводник)

Стенен RFID четец за стабилен входен контрол

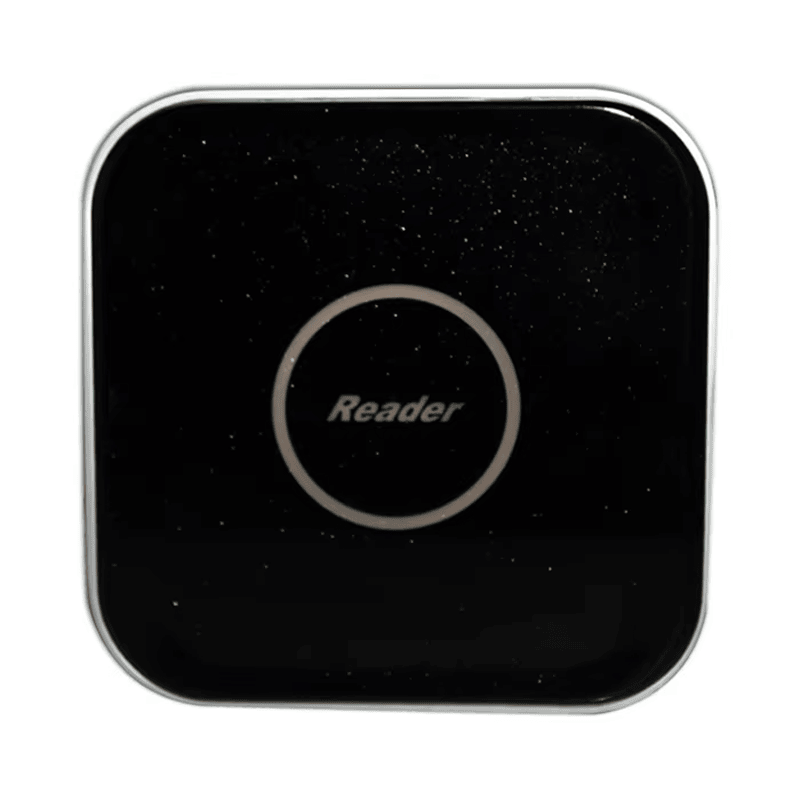

SCIVAS R330M е стенен RFID четец за контрол на достъп, разработен за проекти за входни точки, при които инсталаторите се нуждаят от компактно устройство за повърхностен монтаж, стабилно разпознаване на карти и лесно свързване към контролер. Вместо обемен терминален корпус, този четец има изчистена квадратна предна част, подходяща за офис входове, жилищни коридори, помещения само за персонал, точки за управление на паркинг и други контролирани зони, където външният вид и надеждността са еднакво важни. Корпусът 95x95x22mm се позиционира лесно върху стена, панел или широка рамка на врата, а черната ABS и смолна конструкция помага за защита на вътрешната електроника при дългосрочна ежедневна работа.

Моделът е създаден за разчитане на 13.56MHz MF карти и поддържа често използвани ISO14443A идентификатори като S50, S70 и N203 тип карти. При проекти с печатни членски карти, служебни ID карти или хотелски идентификатори четецът може да се комбинира с персонализирани RFID карти, за да се изгради последователна система за идентификация при достъп. Той е особено полезен, когато контролерът за достъп вече е инсталиран и проектът изисква надежден RFID четец за врата с Wiegand изход, а не цял терминал с клавиатура или дисплей.

Създаден за интеграция с Wiegand контролери

За инсталаторите практическата стойност на този Wiegand четец за контрол на достъп е в директната логика на окабеляване. Червеният и черният проводник се използват за захранване, зеленият и белият проводник пренасят Wiegand D0 и D1 данни, а четецът работи с DC 9–12V захранване. Работният ток е само 100mA, което помага устройството да работи ефективно в многостайни или многовходови системи, където голям брой четци могат да споделят централизирано захранване. Лилавият проводник осигурява хардуерен начин за избор на Wiegand формат: когато е свързан с черния GND проводник, изходният формат се променя на WG34, което дава на техниците бърз начин да съобразят устройството с изискванията на контролера без сложна софтуерна конфигурация.

Сивият проводник е предназначен за управление на зелена светлина и продължителен звуков сигнал, което е важно, когато системният интегратор иска ясна обратна връзка към потребителя след валидно представяне на карта. В реални инсталации тази обратна връзка намалява колебанието пред вратата, подобрява потока на хора и улеснява диагностиката при пускане в експлоатация. Когато четецът се комбинира с RFID достъп контрол терминали или контролер за врата, обектът може да запази четеца на входната точка, а логиката за управление да бъде разположена в по-защитен шкаф или служебно помещение.

Компактен корпус за стенен и повърхностен монтаж

R330M не е проектиран като декоративна потребителска джаджа; той е практичен компонент за инженери по контрол на достъп, дистрибутори и изпълнители на проекти. Плоската задна структура поддържа чист стенен монтаж, а дебелината от 22mm не позволява на устройството да изпъква прекалено от монтажната повърхност. Задната част със смолна защита и интегрираният извод за кабела повишават устойчивостта при ежедневна употреба, особено на места, където потребителите многократно представят карти при смяна на смени, вход в сграда, достъп до асансьорни зони или управление на защитени помещения.

Благодарение на малкия размер и неутралния външен вид продуктът може да се използва както в търговски, така и в полуобществени среди. Управител на имот може да го използва за вход на жители, малка фабрика може да го използва за достъп на персонал, а клуб или развлекателен обект може да го комбинира с RFID гривни, когато идентификаторите за китка са по-удобни от картите. За OEM клиенти и системни интегратори SCIVAS може да съдейства при обсъждане на типа идентификатор, доставка на карти с лого, етикетиране на четеца, опаковка и планиране на доставки на едро, така че четецът да бъде част от цялостно решение за контрол на достъп, а не изолиран компонент.

Технически спецификации

Описание на проводниците

За купувачи, които сравняват няколко варианта за 13.56MHz четци за достъп, този модел е подходящ избор, когато проектът изисква лесен стенен монтаж, съвместимост с разпознаваеми MF карти и чиста Wiegand комуникация. Той предоставя на инсталаторите основните функции, необходими за контрол на достъп през врата, без да добавя ненужен екран, клавиатура или мрежови функции, които могат да увеличат цената или да усложнят поддръжката. Това го прави подходящ за повторни поръчки, проекти за подмяна и нови инсталации за контрол на достъп, които изискват компактен четец с предвидимо окабеляване.

Често задавани въпроси

Какво прави този четец подходящ за стенен контрол на достъп?

R330M използва компактен корпус 95x95x22mm с плоска задна повърхност, така че може да се монтира чисто върху стени, панели или по-широки рамки на врати. Описанието на кабелите е директно, а черният ABS/смолен корпус е практичен за ежедневно представяне на карти в офисни, жилищни и леки индустриални системи за контрол на достъп.

Какви карти може да чете този 13.56MHz четец за достъп?

Този модел е предназначен за 13.56MHz MF и ISO14443A протоколни идентификатори, включително често използвани S50, S70 и N203 тип карти. Подходящ е за проекти, които използват HF смарт карти за входен контрол. Ако вашият проект използва LF 125kHz карти или двучестотни идентификатори, потвърдете необходимата версия на четеца преди поръчка.

Поддържа ли четецът Wiegand26 и Wiegand34?

Да. Четецът е проектиран с Wiegand26/34 изход, а лилавият проводник се използва за избор на Wiegand формат. Свързването на лилавия проводник с черния GND проводник задава изхода на WG34. Този хардуерен метод за избор помага на техниците да съвместят различни контролери за врати по време на монтаж.

Какво захранване трябва да се подготви за инсталация?

Четецът работи с DC 9–12V захранване и има работен ток 100mA. При системи с много врати инсталаторите трябва да изчислят общия брой четци, дължината на кабелите и захранващия изход на контролера преди окабеляване. Стабилното захранване е важно за постоянна четимост и надеждна обратна връзка чрез зумер или LED индикация.

Може ли да се управлява обратната връзка чрез зумер и LED?

Да. Сивият проводник се използва за управление на зелена светлина и продължителен звуков сигнал, което позволява на системата за контрол на достъп да предоставя видима и звукова обратна връзка към потребителя. Това е полезно при натоварени входни точки, защото потребителите веднага разбират дали картата е разпозната или е необходимо друго действие.

Подходящ ли е продуктът за нови системи или за подмяна?

Може да се използва и в двата случая. В нов проект той предлага чист вариант за стенен RFID четец със стандартен Wiegand изход. При проект за подмяна е полезен, когато съществуващият контролер вече приема Wiegand26 или Wiegand34 и купувачът търси компактен четец без промяна на цялата система.

Може ли SCIVAS да поддържа проектни поръчки за интегратори?

Да. SCIVAS може да подпомага дистрибутори на системи за контрол на достъп, OEM клиенти и системни интегратори с доставка на четци, съгласуване на идентификатори, обсъждане на опаковка и планиране на поръчки на едро. MOQ започва от 50 броя, което го прави практичен избор за пилотни проекти, малки обновявания на сгради и повторни канални поръчки.
