UHF RFID четец ISO18000-6C за системна интеграция

UHF RFID четец за близко и средно поле с обхват 3–4 m, честота 860–960MHz, вградена 4dBi антена и безплатен комплект за разработка — ZK-RFID104 е интегриран UHF четец със среден обхват (ISO18000-6B / EPC Class 1 Gen2), вградена 4 dBi антена, интерфейси RS232/RS485/Wiegand, регулируема изходна мощност до 30 dBm и предоставени DLL/демо сорс кодове за бърза разработка. Подходящ е за логистика, контрол на достъп и индустриални приложения.

ZK-RFID104 е високопроизводителен интегриран UHF RFID четец. Устройството е разработено на база собствена интелектуална технология. Благодарение на ефективен патентован DSP алгоритъм, то поддържа бързо четене и запис на тагове с висока степен на идентификация. Може да се прилага широко в RFID системи за логистика, контрол на достъп, защита срещу фалшифициране и контрол на индустриални производствени процеси.

Преглед на ISO18000-6C RFID четеца

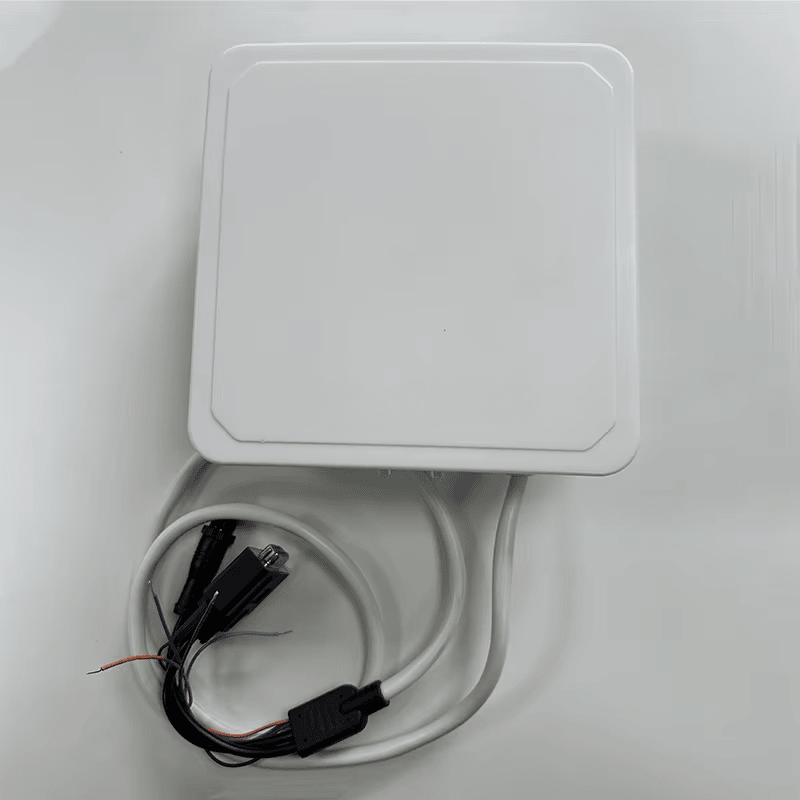

SCIVAS ZK-RFID104 е компактен ISO18000-6C RFID четец, създаден за UHF проекти, при които е нужна стабилна идентификация на средна дистанция без обемист отделен четец и външна антена. Той комбинира четещ модул, вградена 4dBi антена, индустриални комуникационни интерфейси и устойчив ABS корпус в едно интегрирано устройство. За инсталаторите тази конструкция намалява сложността на окабеляването. За собствениците на системи тя създава контролирана зона на четене, която се настройва по-лесно за логистични контролни точки, ленти за достъп, производствени станции, точки за антифалшива проверка и вградено оборудване.

Този модел работи в опционални UHF честотни ленти 865–868MHz и 902–928MHz и поддържа EPC Class 1 Gen2, често използван при ISO18000-6C приложения, както и ISO18000-6B според спецификацията на устройството. Дистанцията на четене 3–4m не е позиционирана като обещание за свръхдалечен обхват, а като практично предимство за проекти, в които точността е по-важна от прекалено широкото покритие. В складов вход, сервизен пункт, фабрично приспособление или тесен автомобилен портал контролираната зона на четене помага да се избегнат нежелани прочитания от близки кашони, карти или активи.

Контролирано четене на средна дистанция при реални условия

Много UHF системи се затрудняват не защото четецът няма мощност, а защото полето на четене е твърде широко за конкретния процес. ZK-RFID104 използва интегрирана 4dBi антена, за да поддържа зоната на четене управляема, а регулируемата изходна мощност до 30dBm дава на инженерите възможност да балансират дистанция, скорост и плътност на таговете. В комбинация с подходящи RFID етикети четецът може да поддържа бърза идентификация в точки за инвентарно прехвърляне, станции за оборотни контейнери, инструментални помещения, линии за производство на гуми и зони за проследяване на материали.

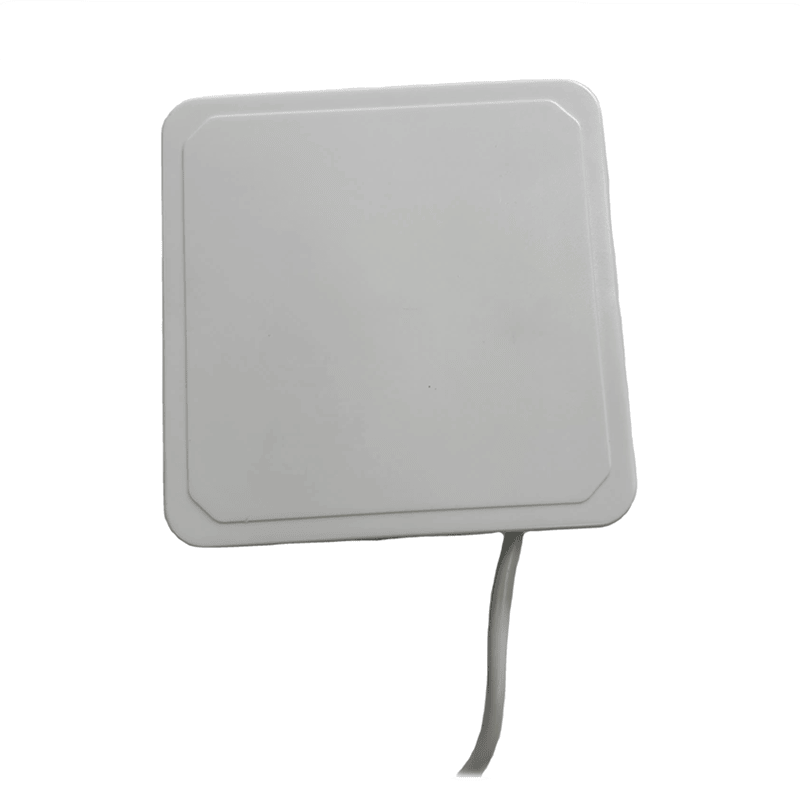

Компактното тяло 164×164×55mm е полезно, когато проектът не позволява голям шкаф за фиксиран четец или високогейн панелна антена. Устройството може да се монтира на стена, рамка, шкаф, киоск или машинен корпус с по-малко открити компоненти. Това е особено удобно за производители на OEM оборудване, интегратори на системи за достъп и компании за автоматизация, които се нуждаят от изчистен външен вид на четеца и лесен сервизен достъп.

Интерфейси за контрол на достъп и индустриални системи

Четецът предлага интерфейси RS232, RS485 и Wiegand, което позволява свързване с контролери, вградени терминали, индустриални компютри и панели за контрол на достъп. Wiegand е удобен, когато четецът се използва до точки за достъп на хора или превозни средства, докато RS232 и RS485 са по-подходящи за обмен на данни с автоматизирани устройства, краен терминали или междинен софтуер. Устройството поддържа също FHSS или предаване с фиксирана честота, като така помага на интеграторите да адаптират четеца към различни регионални и обектови изисквания.

SCIVAS предоставя DLL и сорс код на демонстрационен софтуер за поддръжка на вторична разработка. Това е важно при проекти, в които клиентът трябва да интегрира RFID данни в съществуваща система за управление на склад, производствена MES система, платформа за посетители или паркинг приложение. Вместо устройството да се използва като обикновен четец, разработчиците могат да приложат наличните инструменти за тестване на команди, проверка на отговора от таговете и съкращаване на първия етап от интеграцията.

Подходящи приложения и съвместяване с тагове

Като интегриран UHF RFID четец, ZK-RFID104 е подходящ за логистично сортиране, регистрация на активи, ограничен достъп, контрол на производствени процеси, антифалшива автентикация и идентификация от страна на оборудването. В логистичен процес той може да потвърди дали маркиран пакет или контейнер е преминал през контролирана позиция. В сценарий за достъп може да идентифицира тагове на автомобили или разрешени UHF карти от практична дистанция. В производствена среда може да чете тагове, поставени върху форми, инструменти, гуми, палети или материали в процес на обработка, без да се изисква ръчно сканиране на баркод.

За цялостна UHF система изборът на таг и позицията на монтаж са също толкова важни, колкото и самият четец. SCIVAS може да помогне на клиентите да оценят стандартни етикети, твърди тагове, тагове за превозни средства и специализирани транспондери според материала, дистанцията, метода на кодиране и експозицията на средата. Ако проектът изисква по-широко покритие или различен модел на полето, нашите UHF RFID Antennas и други RFID четци могат да се разгледат заедно с този интегриран модел за изграждане на по-пълна архитектура.

Защо да изберете SCIVAS за UHF RFID проекти?

SCIVAS се фокусира върху практично RFID производство и адаптация към проекта, а не върху универсални каталожни решения. За този ISO18000-6C RFID четец можем да обсъдим работна честота, логика на интерфейсите, тип таг, монтаж на корпуса, ъгъл на четене, връзка с междинен софтуер и тестване на мостри преди серийна доставка. Фабричната MOQ започва от 50 броя, което го прави подходящ за дистрибутори, системни интегратори, производители на OEM устройства и проектни изпълнители, които се нуждаят от повторяемо качество и стабилни доставки за UHF внедрявания.

Тъй като реалната RFID производителност зависи от таговете, посоката на антената, настройката на мощността, близкия метал, движението на потребителите и софтуерното филтриране, SCIVAS препоръчва четецът да се тества при условия, максимално близки до реалния обект. Нашият екип може да прегледа планираното приложение, да предложи съвместими тагове и да осигури техническа комуникация преди производство. Резултатът е по-чист план за внедряване: по-малко нежелани прочитания, по-лесен монтаж, по-предвидима идентификация и четец, който отговаря на реалния работен процес, а не само изглежда силен в спецификационния лист.

Често задавани въпроси

Съвместим ли е този ISO18000-6C RFID четец с EPC Gen2 тагове?

Да. ZK-RFID104 поддържа EPC Class 1 Gen2, който често се използва при ISO18000-6C UHF RFID приложения. Според продуктовата спецификация той поддържа и ISO18000-6B. Преди окончателно внедряване SCIVAS препоръчва да се тества точният материал на тага, форматът на кодиране и позицията на монтаж, тъй като производителността на четене може да варира според дизайна на тага и инсталационната среда.

Какъв обхват на четене може да се очаква от ZK-RFID104?

Типичният обхват на четене е около 3–4m с вградената 4dBi антена, но реалната дистанция зависи от чувствителността на тага, мощността на четеца, ъгъла на монтаж, смущенията и околните материали. Този обхват е особено полезен, когато проектът изисква контролирана идентификация на портал, работна станция, киоск или логистична контролна точка вместо много широко поле на четене.

Може ли четецът да се използва за контрол на достъп на превозни средства?

Да, може да се използва в проекти за автомобилен достъп, когато ширината на лентата, позицията на тага и височината на монтаж са подходящи. Интерфейсът Wiegand може да се свърже с много системи за контрол на достъп, а контролираната UHF зона на четене помага да се намалят кръстосаните прочитания от съседни ленти. За по-широки входове по-подходящо може да бъде решение с антена с по-висок gain или фиксиран четец.

Какви интерфейси са налични за системна интеграция?

Четецът предлага интерфейси RS232, RS485 и Wiegand. RS232 е удобен за връзка на късо разстояние с терминали или платки за разработка, RS485 е полезен за индустриална комуникация по по-дълги кабелни трасета, а Wiegand се използва широко при панели за контрол на достъп. SCIVAS може също да предостави DLL и сорс код на демонстрационен софтуер за по-бързо тестване.

Може ли вградената 4dBi антена да се сменя?

Този модел е проектиран като интегриран четец, затова 4dBi антената е вградена в компактния корпус, вместо да се използва като отделна външна антена. Този дизайн улеснява монтажа и поддържа зоната на четене по-контролирана. Ако вашият проект изисква различен модел на антената, SCIVAS може да предложи фиксирани четци или отделни UHF антени.

За какви приложения е най-подходящ този компактен UHF RFID четец?

Той е много подходящ за логистични точки за трансфер, възли за контрол на достъп, контрол на производствени процеси, антифалшива проверка, проследяване на инструменти, идентификация на гуми и вградено оборудване за самообслужване. Най-добре работи в приложения, които се нуждаят от стабилна зона на четене на средна дистанция, надеждно разпознаване на UHF тагове и лесна индустриална връзка без монтаж на голям шкаф за четец.

Може ли SCIVAS да поддържа персонализация или OEM интеграция?

SCIVAS може да поддържа проектна оценка, обсъждане на OEM интеграция и доставки на едро за дистрибутори, системни интегратори и производители на оборудване. Можем да помогнем с преглед на работната честота, изискванията към протокола, логиката на интерфейсите, позиционирането на четеца и избора на тагове. За стабилно производствено планиране фабричната MOQ започва от 50 броя за този тип продукт.
