RS485 UHF RFID четци за индустриални системи

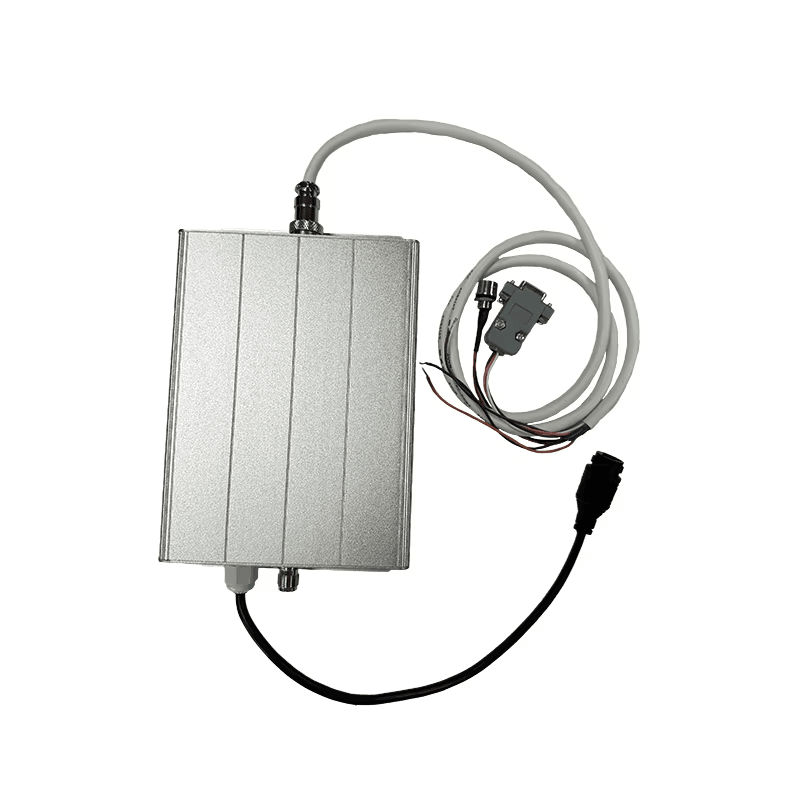

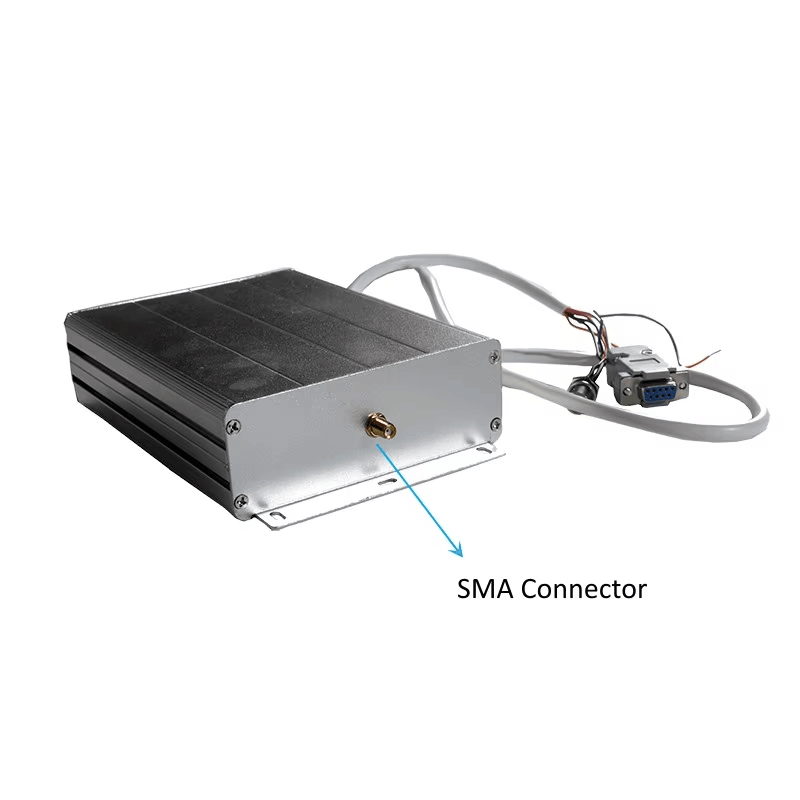

R2000 интегриран UHF RFID четец 860-960 MHz с 5 dBi/8 dBi антена, SMA порт — модел SCIVAS ZK-RFID103 поддържа протоколи ISO 18000-6B и ISO 18000-6C (EPC C1G2), предлага интерфейси RS232/RS485/Wiegand 26/34, регулируема RF изходна мощност до 30 dBm и опционални 5/8 dBi антени за ефективен обхват на четене до 5 m. Със здрав корпус от ABS+PC (190×120×50 mm) и нискоенергийно захранване +9 V DC, той е подходящ за логистика, контрол на достъпа, системи против фалшифициране и RFID приложения по производствени линии.

ZK-RFID103 е високопроизводителен едноканален UHF RFID четец за тагове. Той разполага с напълно независими права върху интелектуалната собственост и използва фирмен високоефективен алгоритъм за обработка на сигнала. При запазване на висока разпознаваемост устройството осигурява бързо четене и запис на електронни тагове. Четецът може да се използва широко в различни RFID системи за радиочестотна идентификация, включително логистика, контрол на достъпа, системи против фалшифициране и контрол на производствени процеси.

RS485 UHF RFID четец за контролирани зони на четене

SCIVAS ZK-RFID103 е UHF RFID четец RS485 решение, проектирано за проекти, които изискват стабилна идентификация на тагове, компактна инсталация и чиста комуникация с контролери, PLC устройства или хост софтуер. Вместо голям многопортов четец, когато е необходима само една точка на четене, този модел предоставя фокусирана едноантенна архитектура с RS232, RS485 и Wiegand 26/34 интерфейси в един компактен корпус. Той е особено подходящ за складови контролни точки, входни ленти, производствени станции, входове за паркинги, точки за проверка в шкафове и RFID задачи до оборудване, при които простото окабеляване и предвидимото покритие на четене са важни.

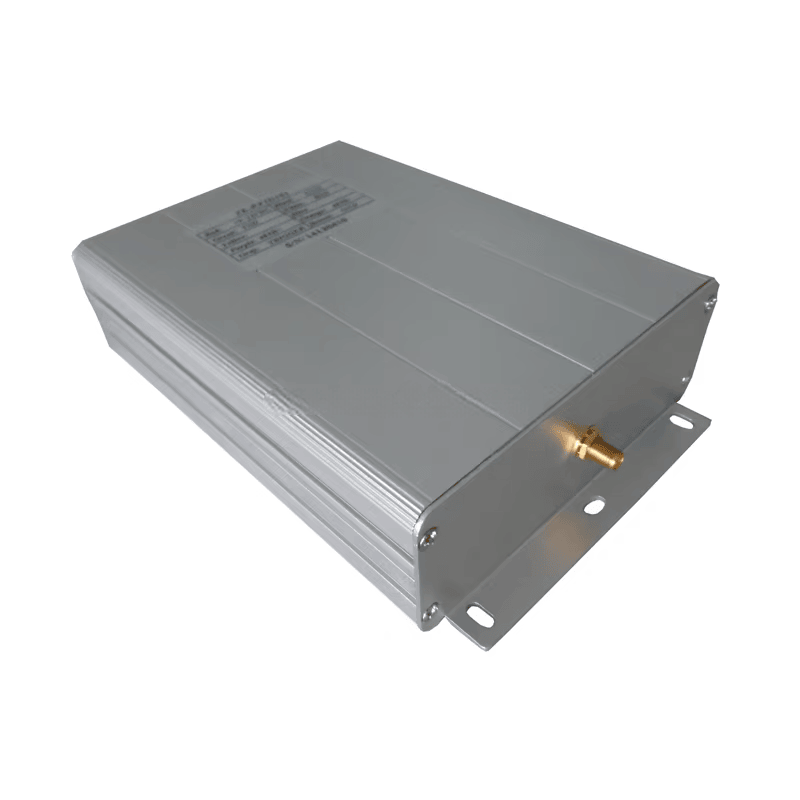

Четецът поддържа ISO18000-6B и ISO18000-6C EPC C1G2 тагове, със стандартна работна честота 865–868 MHz и възможност за персонализиране на честотата според регионалните изисквания на проекта. Регулируемата RF изходна мощност достига до 30 dBm, което позволява на инсталаторите да настроят силата на полето според типа таг, усилването на антената, ъгъла на монтаж и необходимото разстояние за четене. С подходяща антена ефективният обхват на четене може да достигне до около 5 m при подходящи условия. Този баланс прави продукта практичен както за контролирана идентификация от близко разстояние, така и за UHF RFID приложения със среден обхват.

Защо RS485 е важен в индустриалните RFID проекти

RS485 често се избира за индустриални среди, защото поддържа стабилна серийна комуникация при по-дълги кабелни трасета в сравнение с много базови интерфейси от точка до точка. При RS485 UHF RFID четец, инсталиран близо до портал, конвейер, шкаф или товарна зона, хост контролерът може да бъде разположен на няколко метра от точката на четене. ZK-RFID103 помага да се намали нуждата от допълнително преобразуване на интерфейси чрез директно предлагане на RS485, докато RS232 остава наличен за настройка на устройство на късо разстояние, а Wiegand 26/34 може да се използва при интеграция, свързана с достъп.

За системни интегратори, които сравняват RFID четци и записващи устройства, комуникационният интерфейс е само една част от избора. Четецът трябва също да предлага надеждна поддръжка на протоколи, стабилна RF мощност, гъвкави режими на работа и корпус, който се монтира лесно. ZK-RFID103 използва корпус от ABS+PC с размери 190×120×50 mm, което осигурява достатъчна механична устойчивост за вътрешна индустриална употреба, като същевременно остава достатъчно компактен за стенни панели, машинни рамки, киоски и контролни кутии.

Едноантенен дизайн за по-лесно внедряване

Единичният антенен порт е ценен, когато приложението има една ясно определена зона на четене. Примерите включват сканиране на маркирани кашони на странична станция, потвърждение на маркирани инструменти преди освобождаване, четене на тагове на превозни средства в контролирана лента, идентифициране на активи на сервизно бюро или проверка на продуктовия поток в един производствен етап. В такива проекти добавянето на няколко антенни порта може да увеличи времето за конфигуриране, без да подобри реалния резултат. ZK-RFID103 поддържа хардуерната схема директна, така че инсталаторът да може да се съсредоточи върху позиционирането на антената, RF мощността, тригерната логика и интеграцията на данните.

Четецът може да работи с различни усилвания на антената, включително често използвани варианти 3 dBi, 5 dBi, 8 dBi, 9 dBi и 12 dBi според нуждите на проекта. Антените с по-ниско усилване са полезни, когато зоната на четене трябва да остане по-тясна, докато антените с по-високо усилване могат да помогнат за разширяване на използваемия обхват. За проекти, при които изборът на антена все още е отворен, SCIVAS може да достави съвместими UHF RFID антени и да помогне за съгласуване на антенния модел с оформлението на обекта, ориентацията на таговете и очакваното разстояние за четене.

Работни режими за автоматизация и контрол на достъпа

ZK-RFID103 поддържа автоматичен, интерактивен и тригерно активиран режим на работа. Автоматичният режим е подходящ, когато е необходимо непрекъснато откриване на тагове, например при мониторинг на логистичен поток или фиксирано четене на активи. Интерактивният режим позволява на хост софтуера да заявява четения според собствената си бизнес логика, което може да намали дублираните данни и да подобри контрола на системата. Тригерно активираният режим е полезен, когато четенето трябва да се извършва само след като сензор, бутон, релеен сигнал или външно събитие потвърди, че маркираният обект е в позиция.

Тъй като четецът поддържа също FHSS или предаване с фиксирана честота, интеграторите могат да го конфигурират според изискванията на средата и регулаторното планиране. Регулируемата мощност помага да се предотвратят нежелани четения от близки тагове, особено в плътни складови помещения, производствени работни места или точки за достъп, където няколко тага могат да преминават близо до антената, но трябва да бъде обхваната само една целева зона. Това е важно за точността на инвентаризацията, валидирането на достъпа, проверките против фалшифициране и автоматизирания контрол на процесите.

Подходящи приложения и фабрична поддръжка

Този интегриран четец е силен избор за управление на логистика, складова проверка, идентификация на входове за превозни средства, контрол на производствени процеси, системи против фалшифициране и проекти за управление на достъпа, които изискват компактен UHF RFID четец с RS485. Той може да чете стандартни EPC C1G2 тагове, използвани върху кашони, палети, превозни средства, инструменти, форми, активи и други маркирани обекти, при условие че тагът, антената, ъгълът на монтаж и RF средата са правилно съгласувани.

Като продукт, доставян от SCIVAS, ZK-RFID103 може да бъде подкрепен с обсъждане на проекта, насоки за честотна конфигурация, предложения за съвместими антени и специфични препоръки за тагове и карти според приложението. Ако проектът включва няколко позиции на четци, различни обхвати на четене или по-широк хардуерен план, този модел може да бъде оценен заедно с други интегрирани UHF RFID четци, за да се изгради по-последователна RFID инфраструктура за обекти с достъп, логистика и производство.

Често задавани въпроси

Q1: Какво прави ZK-RFID103 подходящ като UHF RFID четец RS485 устройство?

ZK-RFID103 комбинира UHF четене на EPC тагове с вграден RS485 интерфейс, така че може да се свързва по-лесно с контролери, индустриални терминали или хост системи, когато е необходима по-дълга серийна комуникация. Той включва също RS232 и Wiegand 26/34, което го прави гъвкав както за индустриална автоматизация, така и за интеграция, свързана с контрол на достъпа.

Q2: Какво разстояние на четене може да постигне този RS485 UHF RFID четец?

С подходящи тагове, правилен избор на антена и чиста инсталационна среда ефективното разстояние на четене може да достигне до около 5 m. Реалната производителност зависи от усилването на антената, чувствителността на тага, ориентацията на тага, височината на монтаж, настройката на RF мощността, близките метални повърхности, течности и това дали приложението изисква тясна или по-широка зона на четене.

Q3: Може ли RF изходната мощност да се регулира за намаляване на нежелани четения?

Да. Четецът поддържа регулируема RF изходна мощност до 30 dBm, което позволява на инсталаторите да настроят полето за четене според условията на обекта. В комбинация с правилната антена и тригерно активиран режим това помага да се ограничат случайните четения от близки тагове и подобрява надеждността на данните в компактни работни пространства.

Q4: Този четец само за складови и логистични приложения ли е?

Не. Складирането и логистиката са чести приложения, но четецът може да поддържа също достъп на превозни средства, контрол на производствени линии, проверка против фалшифициране, идентификация на оборудване, четене в шкафове и други фиксирани UHF RFID проекти. Най-силен е там, където са необходими една контролирана антенна зона и надеждна серийна комуникация.

Q5: Поддържа ли ZK-RFID103 EPC C1G2 UHF RFID тагове?

Да. Четецът поддържа ISO18000-6C EPC C1G2 тагове, както и ISO18000-6B тагове. Това го прави съвместим с много често използвани UHF RFID етикети и тагове за проследяване на активи, кашони, палети, превозни средства, инструменти и производствени изделия, при условие че избраният таг е подходящ за повърхността и средата.

Q6: Коя антена трябва да се избере за този интегриран четец?

Изборът на антена зависи от необходимия обхват на четене и формата на зоната за четене. Антена с по-ниско усилване може да помогне за създаване на по-контролирана зона, докато антена с по-високо усилване може да поддържа по-дълги разстояния. SCIVAS може да препоръча опции за антена след преглед на типа таг, монтажната позиция, дължината на кабела и оформлението на обекта.

Q7: Може ли работната честота да се персонализира за различни региони?

Стандартно посочената честота е 865–868 MHz, като е налично персонализиране на честотата за подходящи проектни изисквания. Преди внедряване окончателният честотен план трябва да съответства на местните разпоредби, конфигурацията на четеца, избора на антена и UHF таговете, използвани в проекта, за да може системата да работи надеждно и законосъобразно.
