Компактни UHF RFID тагове за метални активи

Нашата компания предлага широка гама RFID PCB тагове, които могат да се използват за различни приложения. RFID PCB тагът се поставя лесно или може да бъде интегриран върху PCB за по-добро проследяване в различни индустрии, включително управление на веригата на доставки, логистично проследяване и управление, производствено проследяване, инвентарен контрол и проверка на автентичността на продукти. Тези тагове се монтират директно върху PCB. PCB RFID таговете са проектирани върху базов материал FR-4, като решават проблема с нестабилната работа на стандартните тагове върху метални повърхности. Възможна е персонализация в различни размери.

PCB RFID тагове - UHF RFID тагове за метал с дълъг обхват на четене

PCB UHF RFID тагове за малки метални активи

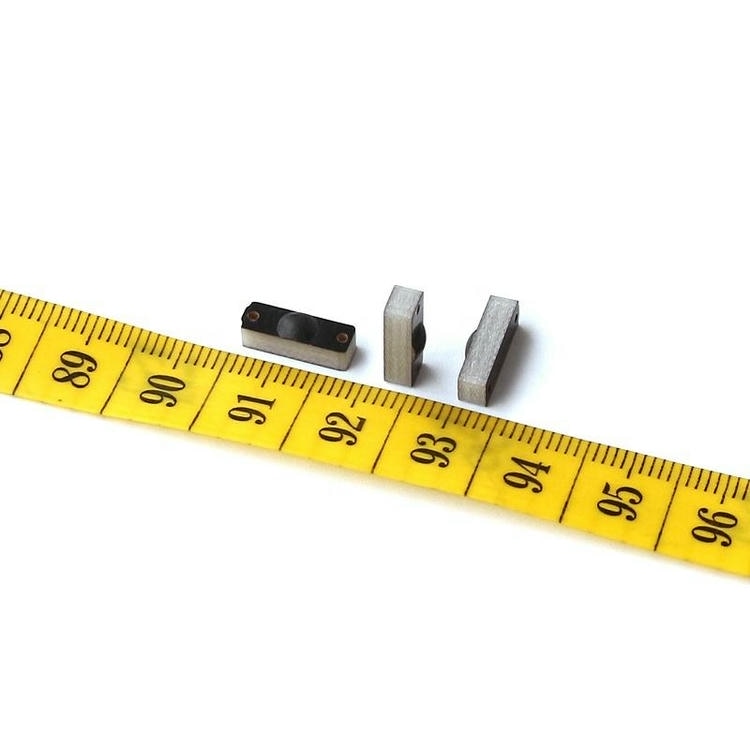

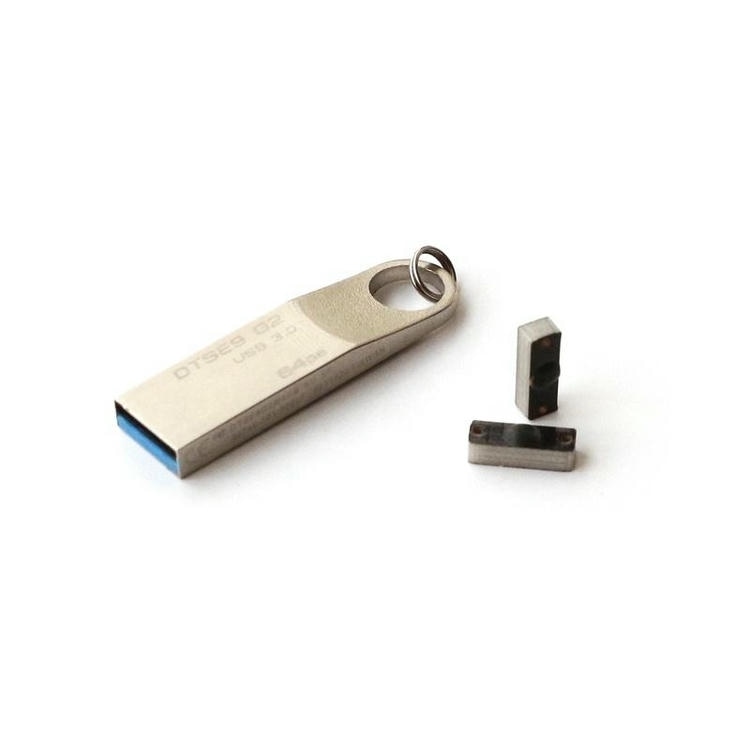

SCIVAS проектира този PCB UHF RFID таг за метал за проекти, при които металният актив се нуждае от компактна, четима и дълготрайна точка за идентификация, без да се използва голям формован корпус. Изработен върху FR4 PCB материал и с размер само 12x4x3mm, той е подходящ за малки инструменти, производствени приспособления, метални контейнери, електронни възли, оборотно оборудване и плътни инвентарни зони, където всеки милиметър е важен. За разлика от стандартен инлей, който губи ефективност при поставяне върху проводими повърхности, този таг е разработен специално за директна работа върху метал, което го прави практичен избор за програми с UHF RFID тагове за метал, изискващи стабилно четене върху тесни или неправилни метални детайли.

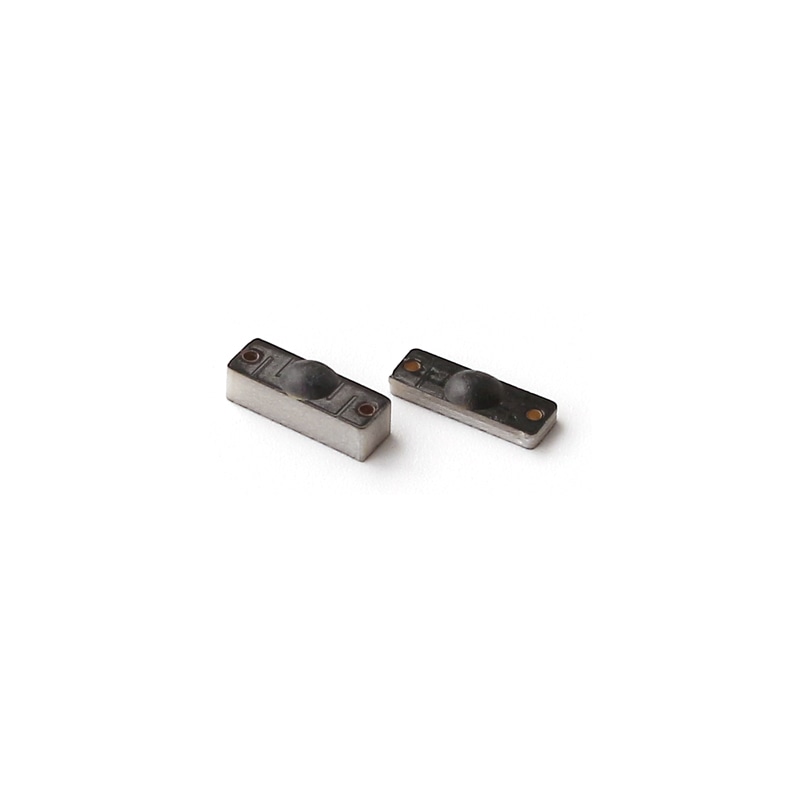

Компактна PCB конструкция със стабилна работа върху метал

Тагът използва PCB базирана антенна структура, за да поддържа стабилни радиочестотни характеристики върху метални повърхности. Компактният корпус помага на клиентите да добавят RFID идентификация към обекти, върху които не може да се постави широк етикет или висок твърд таг. Лепилният монтаж позволява бърза инсталация без пробиване, винтове или механична промяна на актива, което е особено полезно за инструментални помещения, зони за поддръжка, фабрики за електроника и оператори на активи, които се нуждаят от чисто внедряване. Стандартният цвят е черен, а червен, син, зелен или бял цвят могат да бъдат доставени за визуално групиране по отдел, тип актив, инспекционен цикъл или проектна партида.

UHF протоколи, регионални честоти и памет

Продуктът поддържа EPC Class 1 Gen 2 и ISO18000-6C, с честотни опции 902-928MHz за US обхват и 865-868MHz за EU обхват. Чипът NXP UCODE8 осигурява EPC 128 bits, TID 96 bits и функционалност за четене/запис при серийна идентификация на активи. С 100,000 цикъла на запис и съхранение на данни до 50 години, той може да поддържа дългосрочни програми за управление на активи, при които идентификаторите трябва многократно да се кодират, проверяват и одитират. За компании, които сравняват различни RFID етикети за метални и неметални приложения, този PCB дизайн предлага фокусирано решение за малки проводими активи, а не за общо пакетиране или хартиена идентификация.

Обхват на четене за инвентаризация, поддръжка и одит

При типично тестване върху метал тагът може да достигне до 2.4m със стационарен четец в US обхват и до 0.9m с ръчен четец в US обхват. Реалните резултати зависят от мощността на четеца, настройката на антената, формата на актива, позицията на монтаж, плътността на околните метални обекти и местните честотни регулации. В практическо внедряване клиентите често използват стационарни портали или работни станции за групово преброяване, докато ръчната проверка се използва за циклични инвентаризации, ремонтни проверки и търсене на липсващи активи. Когато проектът се нуждае от цялостна UHF среда за четене, този таг може да се комбинира с UHF RFID Fixed четци или ръчни устройства, за да поддържа както автоматизирана, така и ръчна проверка.

IP68 защита за индустриално проследяване на метални активи

Индустриалното проследяване на активи не се свежда само до дистанцията на четене. Таговете могат да бъдат изложени на прах, вода, триене при работа, температурни промени и почистващи процедури. Този PCB таг за метал има степен на защита IP68, работна температура от -40°C до +100°C и температурна устойчивост при съхранение от -40°C до +150°C. Тези спецификации го правят подходящ за много производствени, складови, оборудвателни и външни среди за управление на активи, където обикновените етикети могат да бъдат твърде крехки или твърде нестабилни върху метал. Малкият формат също помага да се намалят повдигането на ръбовете, рискът от удар и проблемите с видимостта върху компактни компоненти.

Насоки за надеждна идентификация на метални активи

За най-добра работа на място тагът трябва да се постави там, където антената на четеца може да „вижда“ актива, без да бъде блокирана от друг метален слой. При извити, вдлъбнати или претъпкани части дори малка промяна в позицията може осезаемо да подобри ъгъла на четене. По време на одобрение на мостри SCIVAS може да помогне на клиентите да сравнят четенето в различни позиции и да преценят дали компактният PCB таг е най-добрият избор или е необходима по-голяма структура за метал. Тази практическа стъпка на тестване е важна за интегратори, които изграждат инвентарни системи, ремонтни станции, шкафове за инструменти или проекти за производствена проследимост, защото тагът трябва да отговаря на реалната работна среда, а не само на каталожна спецификация и складовата рутина на купувача.

Фабрична персонализация и проектна поддръжка от SCIVAS

Като фабричен доставчик SCIVAS може да подпомогне избора според материала на актива, наличната монтажна площ, целевата дистанция на четене, типа четец, правилата за кодиране и количеството за внедряване. Можем да обсъдим цветови опции, партидно кодиране, тестване на мостри и опаковане според вашия работен процес преди масово производство. За купувачи, които се нуждаят от по-широка селекция за метални повърхности, нашата гама за метал RFID етикети включва също керамични, гъвкави, ABS, shelf, пластмасови, хартиени и PVC опции за различни изисквания към размер, температура, повърхност и цена. Това помага на интеграторите и крайните потребители да изберат структура на таг, която пасва на реалния актив, вместо един модел да се използва насила във всяка среда.

ЧЗВ

Q1: Какво прави този PCB таг подходящ за метални повърхности?

A1: Тагът е изграден с PCB антенна структура, проектирана за проводими повърхности, така че може да поддържа по-стабилна реакция при директен монтаж върху метал. Обикновен RFID инлей обикновено се разстройва или се чете слабо върху метал, докато този дизайн е предназначен за малки инструменти, приспособления, табели на оборудване и други компактни метални активи.

Q2: Какви типове четци могат да се използват с този UHF таг за метал?

A2: Той може да работи със съвместими EPC Class 1 Gen 2 и ISO18000-6C UHF четци в правилния регионален честотен обхват. Стационарните четци са полезни за работни станции, шкафове и портали, докато RFID Handheld четци са практични за полеви инспекции, одити на инструменти и проверки при поддръжка, когато операторите се движат от актив към актив.

Q3: Може ли SCIVAS да кодира таговете преди изпращане?

A3: Да, предварителното кодиране може да бъде обсъдено според правилата на вашия проект, например EPC последователност, код на актива, формат на клиентската база данни или групиране по кашони. Предоставянето на вашия план за кодиране преди производство помага да се намали времето за подготовка на място и улеснява екипа ви при свързване на физическите активи със софтуерните записи след доставка.

Q4: Как да тестваме обхвата на четене преди масово внедряване?

A4: Препоръчваме тестване на мостри върху същия материал на актива, монтажна позиция и конфигурация на четеца, които ще се използват в крайния проект. Формата на метала, ъгълът на антената, мощността на четеца и близките обекти могат да повлияят на резултата. Кратък пилотен тест помага да се потвърди практическата зона на четене преди по-големи решения за покупка.

Q5: Достатъчно здрав ли е лепилният монтаж за индустриална употреба?

A5: Лепилният монтаж е подходящ за много чисти метални повърхности, особено когато пробиването не е позволено или активът е твърде малък за винтове. За най-добър резултат повърхността трябва да бъде суха, чиста и без масло преди монтаж. Силен механичен удар или неравни повърхности може да изискват допълнителна оценка на процеса.

Q6: За какви приложения е подходящ този компактен таг?

A6: Той е подходящ за проследяване на инструменти, идентификация на метални компоненти, поддръжка на оборудване, производствени приспособления, оборотни метални изделия, инвентарни одити и серийно управление на индустриални активи. Малката площ е особено полезна, когато активът има ограничено място за етикет, но все пак изисква UHF четене вместо ръчно сканиране от близко разстояние.

Q7: Каква информация трябва да предоставя за оферта?

A7: Моля, споделете целевото количество, материала на актива, монтажната повърхност, очаквания обхват на четене, модела на четеца, ако е наличен, честотния регион, предпочитания цвят и дали е необходимо кодиране. Снимки или чертежи на целевия актив също са полезни, защото позволяват на SCIVAS да препоръча подходящ модел таг и метод на тестване.

Списък на PCB RFID тагове за монтаж върху метал

Бележка: Посочените в таблицата по-долу диапазони на четене може значително да се различават от реалните резултати поради разлики в средата за изпитване. За точни резултати винаги извършвайте практически тестове.
