Високотемпературен RFID таг за инструменти

Високотемпературен RFID таг за проследяване на метални активи

Високотемпературният RFID таг е разработен за надеждна работа в екстремни условия, особено при проследяване на метални активи. Основните характеристики и спецификации са:

1. Дълга дистанция на четене:

   - До 2,5 метра с фиксиран четец.

   - До 1,4 метра с ръчен четец.

   - При оптимални условия максималната дистанция на четене може да достигне до 13 метра.

2. Устойчивост на висока температура:

   - Работен температурен диапазон: от -40°C до +180°C.

   - Температурен диапазон за съхранение: от -55°C до +200°C.

   - Издържа +280°C за 50 минути и +250°C за 150 минути.

3. Здрава конструкция:

   - Външният корпус е изработен от неръждаема стомана 304 или PEEK материал, което осигурява устойчивост на удар, вибрации и тежки индустриални условия.

4. Компактен размер:

   - Диаметър: 20mm.

   - Дебелина: 2.1-2.8mm.

   - Диаметър на монтажния отвор: 2mm.

5. Опции за монтаж:

   - Може да се закрепи стабилно върху метални повърхности чрез винтове или лепило.

6. Услуги за персонализация:

   - Предлагат се лазерно маркиране на лого, EPC кодове, QR кодове, баркодове и криптиране за решения според проекта.

Този високотемпературен RFID таг е подходящ за различни взискателни индустриални приложения, като осигурява надеждна работа и издръжливост при екстремни условия.

Компактна UHF идентификация за инструменти, изложени на топлина

SCIVAS HTRD20-1 е проектиран за проследяване на инструменти в среди, където обикновени етикети, печатни маркировки или пластмасови идентификационни табелки могат да се повредят от топлина, масла, измиване, абразия или смущения от метал. Този компактен кръгъл таг е част от серията High Temperature RFID етикети и е предназначен за метални инструменти, приспособления, форми, шаблони, производствени носачи и малки индустриални активи, които се нуждаят от устойчива електронна идентичност при многократна употреба и тежки процесни условия.

За екипите по поддръжка и производствените мениджъри стойността на високотемпературния RFID таг за проследяване на инструменти не е само в устойчивостта му на трудни условия. Той помага и за изграждане на по-ясен процес на проследимост: всеки инструмент може да бъде свързан в софтуерна система с история на инспекции, цикли на употреба, позиция за съхранение, предаване между оператори, записи за калибриране или текущ процесен статус. Вместо да се разчита на ръчни записи или видими етикети, които могат да бъдат покрити с грес, тагът дава на всеки артикул четим дигитален ID при сканиране със съвместим UHF четец.

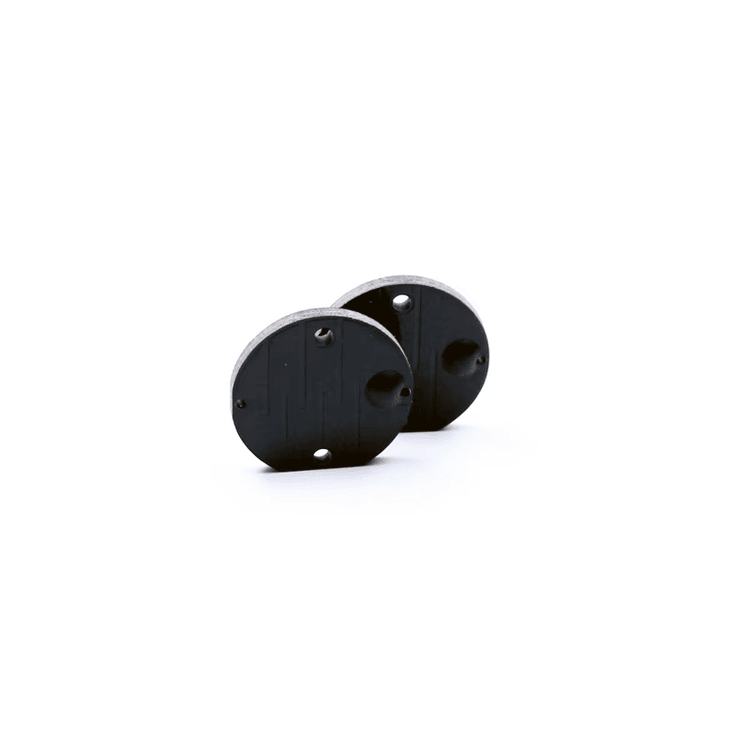

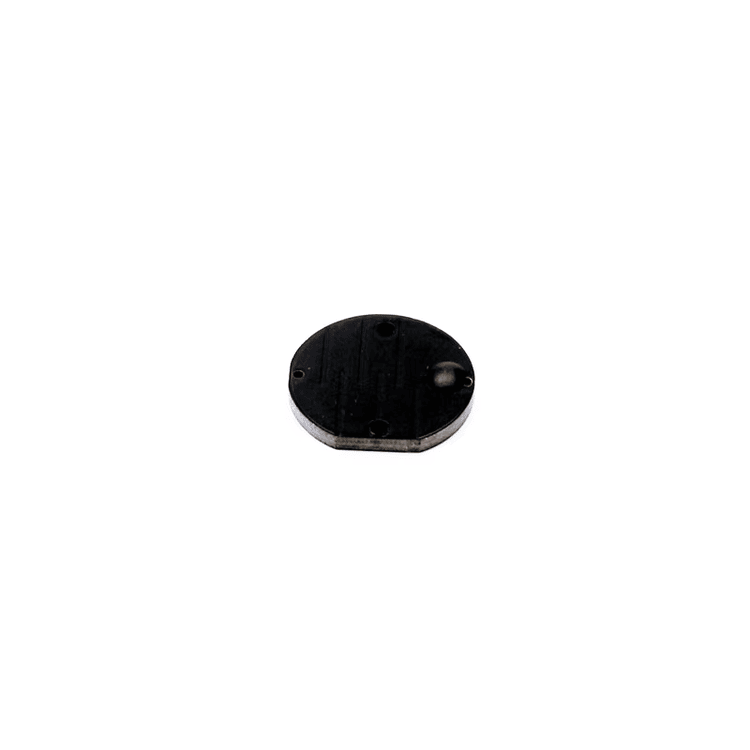

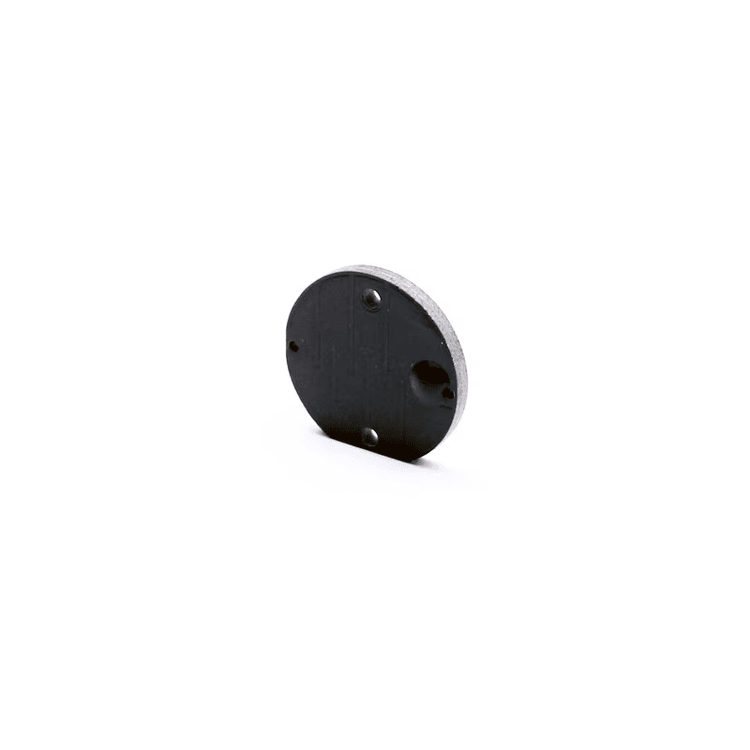

Кръгла нископрофилна конструкция за метални инструменти

HTRD20-1 използва кръгъл формат 20mm с дебелина от 2.1 до 2.8mm, отвор 2mm и тегло около 1.6g. Тази малка площ е полезна при инструменти, върху които широки етикети или големи твърди тагове се поставят трудно, например инструментални плочи, матрици, малки корпуси и машинни аксесоари. Кръглата форма също улеснява позиционирането, когато наличната монтажна зона е ограничена или леко извита.

Тагът е предназначен за употреба върху метална повърхност и поддържа монтаж с винт или лепило. Монтажът с винт е подходящ, когато инструментът преминава през вибрации, многократно почистване или чести удари. Лепилният монтаж може да се използва, когато повърхността на инструмента не трябва да се пробива или когато се предпочита по-нисък профил на инсталация. За проекти, които включват и по-големи метални активи, клиентите могат да сравнят този продукт с други за метал RFID етикети, за да изберат правилната форма, размер, дистанция на четене и здравина на корпуса за всяка група активи.

UHF протокол, чип и конфигурация на паметта

Този RFID таг за проследяване на инструменти работи със стандартите EPC Class 1 Gen 2 и ISO18000-6C. Той функционира в диапазон 902-928MHz за US честотна лента и 865-868MHz за EU честотна лента, което позволява същата концепция на тага да се използва в често срещани регионални UHF внедрявания, когато четецът и антенната настройка са конфигурирани правилно. IC типът е Alien Higgs-4, с EPC 128 bits, USER 128 bits и TID 64 bits. Тази структура на паметта поддържа стабилна EPC идентичност и оставя място за компактни кодове или кратки статусни данни, когато локалната информация е полезна.

В инструментална стая EPC номерът може да бъде свързан с име на инструмент, инвентарен номер, отдел, шкаф за съхранение, очакван процес или цикъл за поддръжка. В производствена линия тагът може да идентифицира дали дадена форма, носач или приспособление влиза в правилната работна станция. В сервизен център той помага да се провери кой инструмент се е върнал от обслужване и кой артикул все още липсва. Тези процеси са особено полезни, когато много сходни метални инструменти изглеждат почти еднакво, но имат различни лимити на употреба или история на инспекции.

Производителност на четене за ежедневна работа в инструментална стая

Дистанцията на четене е посочена като 2.5m в US честотна лента и 2.7m в EU честотна лента с фиксиран четец. С ръчен четец посоченият обхват е 1.2m в US честотна лента и 1.4m в EU честотна лента. Реалната производителност зависи от мощността на четеца, усилването на антената, ориентацията на тага, близката метална геометрия, метода на монтаж и околната среда. При валидиране на проекта SCIVAS препоръчва тагът да се тества върху реалната повърхност на инструмента, а не само върху плоска пробна метална плоча.

За ежедневни операции фиксирани четци могат да бъдат инсталирани в точки за издаване на инструменти, входове към поддръжка, производствени портали или станции за връщане. Ръчното сканиране е по-подходящо за проверки на шкафове, търсене на липсващи инструменти, групова верификация и проверки на терен. Ако проектът изисква мобилна инспекция, тагът може да се използва с подходящи RFID Handheld четци, за да могат операторите да сканират отделни инструменти, без да ги изваждат от тави, стелажи или работни маси.

Топлоустойчивост и надеждност в индустриална среда

Тагът е изработен от високотемпературен материал и има степен на защита IP68. Температурата на съхранение е посочена от -55°C до +200°C, с допълнителни условия на експозиция +280°C за 50 минути и +250°C за 150 минути. Работната температура е посочена от -40°C до +150°C, с условие за работа 10 часа при 180°C. Тези дефинирани граници помагат на инженерите да планират къде може да се използва тагът, независимо дали инструментът е изложен на горещо съхранение, производствена топлина, сушилни етапи или периодично повишена температура.

Тъй като всеки индустриален процес има собствена температурна крива, време на експозиция, химически контакт и механично натоварване, изборът на таг трябва да бъде потвърден спрямо целия работен поток. Например инструмент, който за кратко влиза в зона с висока температура, може да изисква различна оценка на риска от приспособление, което остава близо до топлина с часове. Ако активът ще бъде изложен на химикали, покрития, измиване, прах, налягане или повтарящи се удари, тези фактори трябва да се тестват заедно с температурното изискване.

Фабрична персонализация и проектна поддръжка

Като RFID производител, SCIVAS може да поддържа персонализирани цветови изисквания и избор според проекта за индустриални системи за проследяване на инструменти. Минималното количество за поръчка е 50 броя, което прави тага практичен за пилотно валидиране преди по-голямо внедряване. За интегратори и крайни потребители ранното тестване трябва да провери метода на монтаж, позицията на четеца, формата на кодиране, софтуерното съпоставяне и работния процес на оператора. Добре планираният тест може да намали грешките при инсталация и да потвърди дали HTRD20-1 е правилният топлоустойчив RFID таг за инструменти, приспособления и метални активи в конкретна производствена среда.

ЧЗВ

За какъв тип проекти за проследяване на инструменти е най-подходящ този таг?

Той е най-подходящ за метални инструменти, форми, шаблони, приспособления, носачи и компактни индустриални активи, които се нуждаят от четима RFID идентичност при топлина и груба експлоатация. Малкият кръгъл формат е полезен, когато наличното място за монтаж е ограничено, а UHF протоколът поддържа по-бързо сканиране в сравнение с ръчни визуални проверки или идентификация само с баркод.

Може ли HTRD20-1 да се монтира директно върху метални инструменти?

Да. Тагът е предназначен за употреба върху метална повърхност, затова работи като за метал RFID таг, а не като стандартен етикет, който може да загуби настройка върху метал. Правилното позициониране обаче остава важно. Ъгълът на четеца, близките ръбове, позицията на винта, лепилният слой и геометрията на инструмента трябва да бъдат тествани преди окончателния монтаж.

Какви температурни граници трябва да оценят инженерите преди употреба?

Диапазонът за съхранение е от -55°C до +200°C, с условия на експозиция +280°C за 50 минути и +250°C за 150 минути. Работата е посочена от -40°C до +150°C, с условие за работа 10 часа при 180°C. Инженерите трябва да сравнят тези стойности с реалната процесна крива, а не само с пиковата температура.

Каква дистанция на четене може да се очаква при практическа употреба в инструментална стая?

Посочената дистанция на четене е 2.5m в US честотна лента и 2.7m в EU честотна лента с фиксиран четец. С ръчен четец обхватът е 1.2m в US честотна лента и 1.4m в EU честотна лента. Реалните резултати зависят от мощността на четеца, антенната конфигурация, ориентацията на тага и повърхността на инструмента.

Поддържа ли тагът съхранение на данни извън обикновен ID номер?

Да. Чипът Alien Higgs-4 осигурява EPC 128 bits, USER 128 bits и TID 64 bits по EPC Class 1 Gen 2 и ISO18000-6C. Повечето системи използват EPC като основна идентичност на инструмента, докато USER зоната може да съхранява кратки вътрешни кодове или компактна статусна информация, ако софтуерният процес го изисква.

Да се избере ли монтаж с винт или с лепило?

Монтажът с винт обикновено е по-добър за инструменти, изложени на вибрации, многократно почистване, удар или високо механично натоварване. Лепилният монтаж може да се избере, когато пробиването не е позволено или когато се изисква по-гладък външен вид. Окончателният избор трябва да се тества върху реалния материал на инструмента, температурния цикъл и процеса на работа.

Подходящ ли е този таг за изграждане на персонализирана индустриална система за проследяване на инструменти?

Да. Той може да се използва в персонализирана система за проследяване на инструменти, когато се комбинира с правилните UHF четци, антени, план за кодиране и софтуерна база данни. SCIVAS може да съдейства от фабрична гледна точка при обсъждане на проекта, включително избор на таг, монтажни съображения и пилотно тестване за метални инструменти в нагрети индустриални среди.
