Високотемпературни RFID тагове за автоматизация

Тагът може да бъде вграден в метал или закрепен върху метални повърхности, като издържа многократни цикли в автоклав. Проектиран е да отговаря на изискванията на FDA и е със сертификация ATEX, което го прави подходящо решение за проследяване на малки инструменти, хирургически инструменти, лагери, автомобилни резервни части и сходни активи. Биосъвместим е за безопасна употреба в медицински приложения и е подложен на строги тестове за работа при екстремни температури по време на многократна автоклавна стерилизация и агресивно промишлено химическо измиване — условия, които обикновено затрудняват внедряването на стандартна RFID технология.

HTR1005-1 е миниатюрен и здрав RFID таг, разработен специално за метални обекти. Като микро керамичен RFID таг той изпълнява двойна функция: може да се използва както като вграден таг, така и като високотемпературно устойчиво решение, способно да издържа температури над 250°C без компромис с функционалността или целостта на данните. Тази комбинация позволява широко приложение в индустрии, където стандартните RFID тагове не са достатъчни, включително:

1. Здравен сектор: управление на активи и проследяване на медицинско оборудване

2. Индустриални приложения: контрол на инструменти в сурова среда и управление на веригата за доставки при екстремни условия

3. Среда с високо термично натоварване: процеси, които изискват непрекъсната идентификация при повишени температури

Чрез съчетание на керамична устойчивост и специализиран дизайн на антената HTR1005-1 осигурява надеждно проследяване на активи в взискателни индустриални сценарии, като запазва стабилна четимост върху метални повърхности. Топлоустойчивите му характеристики го правят подходящ за автомобилно производство, авиационни компоненти и високотемпературни производствени процеси.

RFID проследяване в горещи процеси за индустриална автоматизация

SCIVAS произвежда високотемпературни RFID тагове за индустриална автоматизация за предприятия, които се нуждаят от стабилна идентификация на малки метални активи, инструменти, тави, лагери, форми, автомобилни части и многократно използвано оборудване, изложено на топлина, измиване, вибрации и честа обработка. Вместо всеки детайл да се третира като повърхност за еднократен баркод, този керамичен UHF таг дава на инженерите по автоматизация компактна и многократна точка за данни, която остава с актива през взискателни производствени и сервизни цикли. Той е особено полезен, когато стандартните самозалепващи етикети губят адхезия, пластмасовите корпуси се деформират или оптичните кодове стават нечетливи след контакт с масло, пара, химическо почистване или абразия.

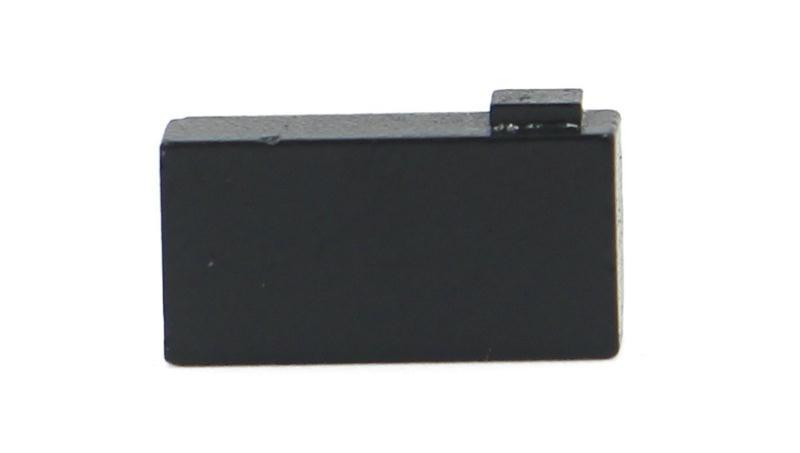

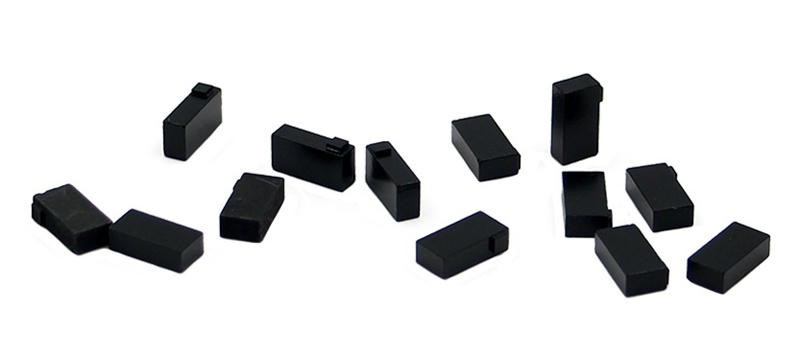

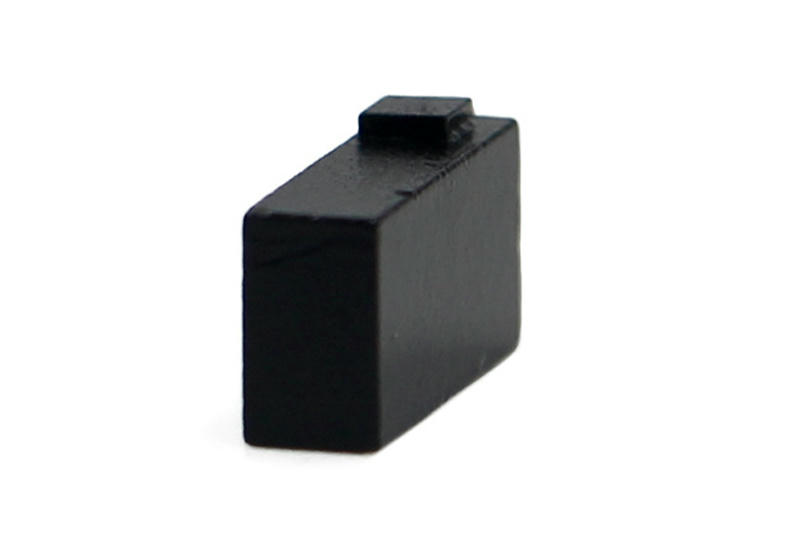

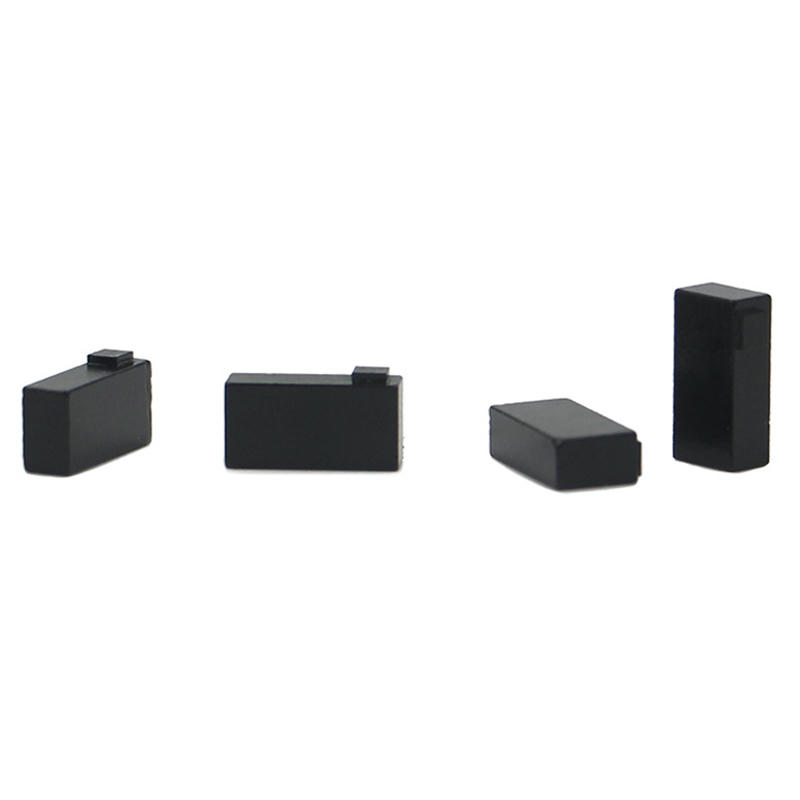

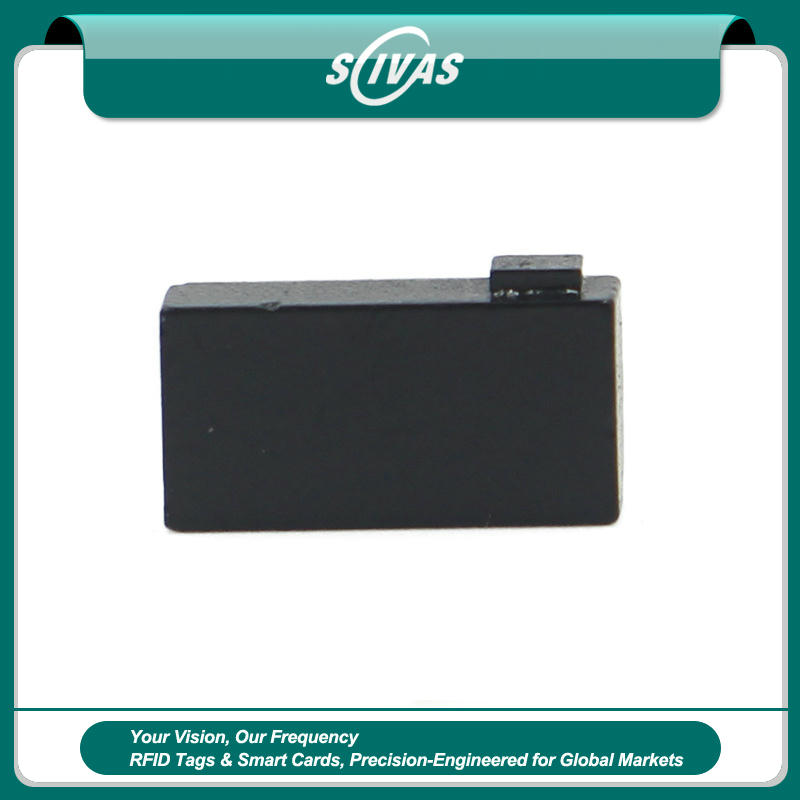

Модел HTR1005-1 е изработен с черно керамично тяло в миниатюрен формат 10x5x3mm. Тагът е предназначен за работа върху метал и може да бъде закрепен с епоксидна смола или вграден в предварително подготвен отвор, според структурата на актива и температурния профил на процеса. За клиенти, които сравняват различни високотемпературни RFID тагове, този продукт е позициониран като микро керамично решение за сурови среди, където размерът, устойчивостта на топлина и съвместимостта с метал трябва да бъдат балансирани в един таг.

Керамично тяло за топлина, измиване и метални повърхности

Тагът е с клас на защита IP68 и е специфициран с работен температурен диапазон от -40°C до +85°C, както и с температура на издържливост от -40°C до +250°C. Това го прави подходящ за линии за индустриална автоматизация, при които активите може да не се четат в пика на процесната температура, но трябва да издържат нагряване, стерилизация, сушене или почистващи цикли, преди да се върнат към нормални условия за RFID четене. При приложения като управление на инструменти, проследяване на лагери, идентификация на автомобилни резервни части и проследяване на скалпели, керамичната структура помага за защита на чипа и антената от механично натоварване и влияние на средата.

Много индустриални RFID проекти се провалят, защото избраният таг работи стабилно във въздуха, но става нестабилен върху метал. HTR1005-1 е проектиран за метални обекти и е практична алтернатива в по-широки проекти с RFID тагове за метал. Той може да се използва върху компактни компоненти, при които по-големите твърди тагове не са приемливи, като същевременно поддържа идентификация с фиксирани четци, когато монтажът, мощността на четеца, ъгълът на антената и геометрията на околния метал са правилно тествани.

UHF RFID производителност за автоматизирано събиране на данни

HTR1005-1 поддържа EPC C1G2 (ISO18000-6C) и използва чип Aline Higgs 3, посочен в оригиналната спецификация. Паметта е специфицирана като потребител 512 bits, EPC 96 bits и TID 32 bits, което дава на екипите по автоматизация пространство за уникална идентичност на актива и ограничена процесна информация. Съхранението на данни е посочено като повече от 10 години, а тагът поддържа до 100,000 цикъла на презапис, което е важно за инструменти в затворен цикъл, многократно използвани приспособления и части с контролирана поддръжка.

При фиксирани четци разстоянието на четене върху метал е специфицирано до 4.8 m при FCC условия и 4.5 m при ETSI условия. Реалната производителност винаги трябва да се валидира върху конкретния актив, защото дебелината на метала, монтажното лепило, дълбочината на вграждане, поляризацията на антената, настройките на четеца и близките машини могат да променят крайната зона на четене. В комбинация с подходящи индустриални RFID четци тагът може да помогне на производствените системи да регистрират движението на активите, без операторите да сканират всеки елемент ръчно.

Най-подходящи приложения

Този високотемпературен RFID таг е подходящ избор за сценарии в индустриална автоматизация, които изискват дългосрочна проследимост на многократно използвани метални активи. Типичните приложения включват контрол на инструментални помещения, проследяване на термично обработвани компоненти, идентификация на малки автомобилни метални части, циркулация на скалпели и хирургически инструменти, контрол на оръжия, управление на производствени приспособления, записи за жизнения цикъл на лагери и проследяване на незавършено производство в сурова среда. Миниатюрното тяло също е полезно, когато тагът трябва да бъде скрит, защитен или монтиран в тясна зона.

От гледна точка на фабрично снабдяване SCIVAS може да подпомогне проектните екипи с избор на таг, кодиране, печат на лого и обсъждане на монтажа преди масово внедряване. MOQ започва от 50 броя, което позволява на купувачите да извършат монтажни тестове, тестове с четци и изпитвания в реална среда, преди да преминат към по-големи производствени количества. За най-добри резултати клиентите трябва да предоставят материал на актива, позиция за монтаж, очаквана максимална температура, почистващи химикали, разстояние на четене, модел на четеца, разположение на антените и целева структура на данните.

При мащабни проекти за автоматизация SCIVAS препоръчва първата поръчка да се разглежда като етап на валидиране, а не само като ценово сравнение. Кратък пилотен тест може да потвърди дали тагът издържа реалния процес, дали избраният метод за монтаж остава надежден и дали четецът регистрира данните при планираната скорост на конвейера или разстояние до работната станция. Това намалява риска, преди клиентът да стандартизира тага за множество производствени линии или групи активи.

Основни спецификации

ЧЗВ

Q1: Какво прави тези високотемпературни RFID тагове подходящи за индустриална автоматизация?

A1: Тези тагове съчетават компактно керамично тяло, защита IP68, UHF EPC C1G2 комуникация и съвместимост с метални повърхности. Те са разработени за многократно използвани активи, които са изложени на топлина, измиване, вибрации или груба обработка по време на автоматизирано производство. Това ги прави полезни, когато хартиени етикети, пластмасови тагове или обикновени баркодове не могат да останат четливи през целия процес.

Q2: Може ли HTR1005-1 да се монтира директно върху метални части?

A2: Да. HTR1005-1 е проектиран за метални обекти и може да бъде фиксиран чрез залепване с епоксидна смола или чрез вграден монтаж. За най-добри резултати позицията за монтаж трябва да се тества върху реалната част, защото формата на метала, дебелината на лепилото, дълбочината на отвора и посоката на антената могат да повлияят на крайното разстояние на четене и надеждността.

Q3: Какъв температурен диапазон поддържа този керамичен RFID таг?

A3: Посоченият работен температурен диапазон е от -40°C до +85°C, а температурата на издържливост е от -40°C до +250°C. Това означава, че тагът е подходящ за активи, които трябва да издържат високотемпературни цикли, стерилизация, сушене или процеси на почистване, дори когато RFID четенето се извършва след връщане на актива към нормална работна температура.

Q4: Кой RFID протокол и чип се използват в този модел?

A4: HTR1005-1 поддържа EPC C1G2 (ISO18000-6C) и използва чип Aline Higgs 3, посочен в оригиналната спецификация. Паметта включва потребител 512 bits, EPC 96 bits и TID 32 bits, което позволява всеки актив да носи стабилна идентичност за автоматизирано проследяване и връзка с база данни.

Q5: Какво разстояние на четене може да се очаква с фиксирани четци?

A5: Посоченото разстояние на четене върху метал с фиксиран четец е до 4.8 m при FCC условия и 4.5 m при ETSI условия. Реалният обхват зависи от мощността на четеца, дизайна на антената, метода на монтаж, ориентацията на тага, загубите по кабела, софтуерното филтриране и близките машини, затова се препоръчва тестване на място преди масово внедряване.

Q6: За кои приложения е най-подходящ този високотемпературен RFID таг?

A6: Той е подходящ за проследяване на инструменти, проследяване на лагери, идентификация на малки автомобилни метални части, циркулация на скалпели и хирургически инструменти, контрол на оръжия, управление на производствени приспособления и проследяване на незавършено производство в сурова среда. Миниатюрното керамично тяло 10x5x3mm е особено полезно, когато тагът трябва да се побере в тясно или защитено място.

Q7: Каква информация да предоставя при заявка за оферта към SCIVAS?

A7: Моля, предоставете материал на целевия актив, монтажна повърхност, максимална процесна температура, почистващи химикали, очаквано разстояние на четене, тип четец, разположение на антените, нужди от кодиране, изисквания за лого или маркировка и прогнозно количество. С тези данни SCIVAS може по-точно да препоръча варианти за проби, монтаж и персонализация.
