Wiegand RFID четец за надежден контрол на входа

Wiegand RFID четец за сигурен контрол на достъпа

Този RFID четец за достъп е предназначен за системи за контрол на врати, отчитане на работно време, регистрация на посетители и идентификация, при които са важни стабилното разчитане на карти и бързото предаване на данни. Моделът поддържа EM4100, EM4200, TK4100 и съвместими карти, като предлага интерфейсни опции Wiegand 26, Wiegand 34, RS232 и RS485 за гъвкаво свързване към контролери за достъп и други управляващи устройства.

За системни интегратори и купувачи на оборудване за сигурност, които сравняват RFID достъп четци, този модел предлага компактна конструкция, вградена антена, двуцветен LED индикатор и звукова обратна връзка чрез зумер. Подходящ е за офис врати, терминали за работно време, системи за управление на посетители и общи приложения за защитен вход, при които бързият монтаж и надеждното разпознаване на карти са съществени.

Работни характеристики и поведение при четене на карти

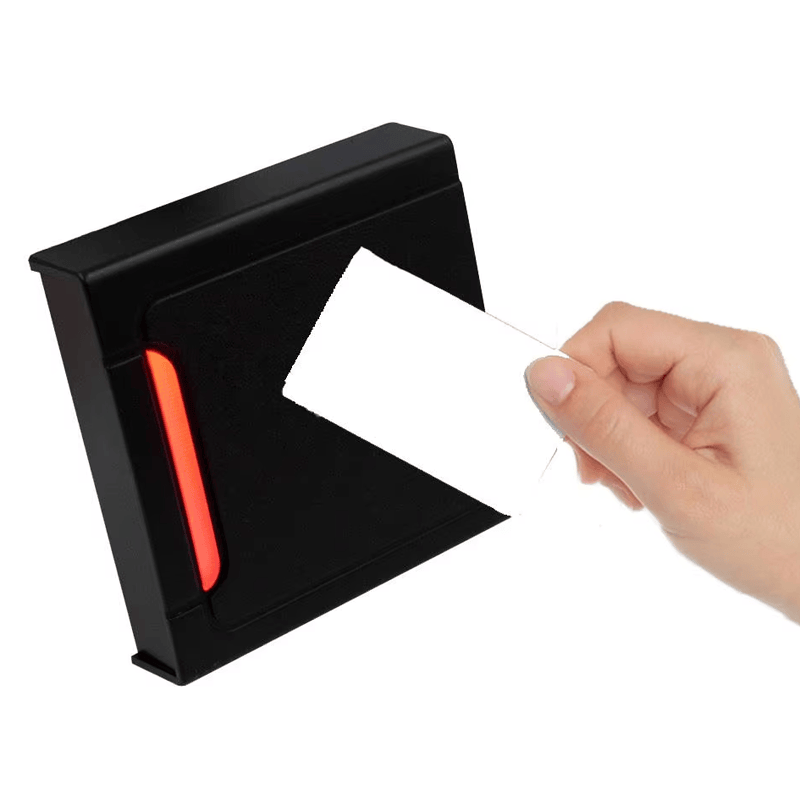

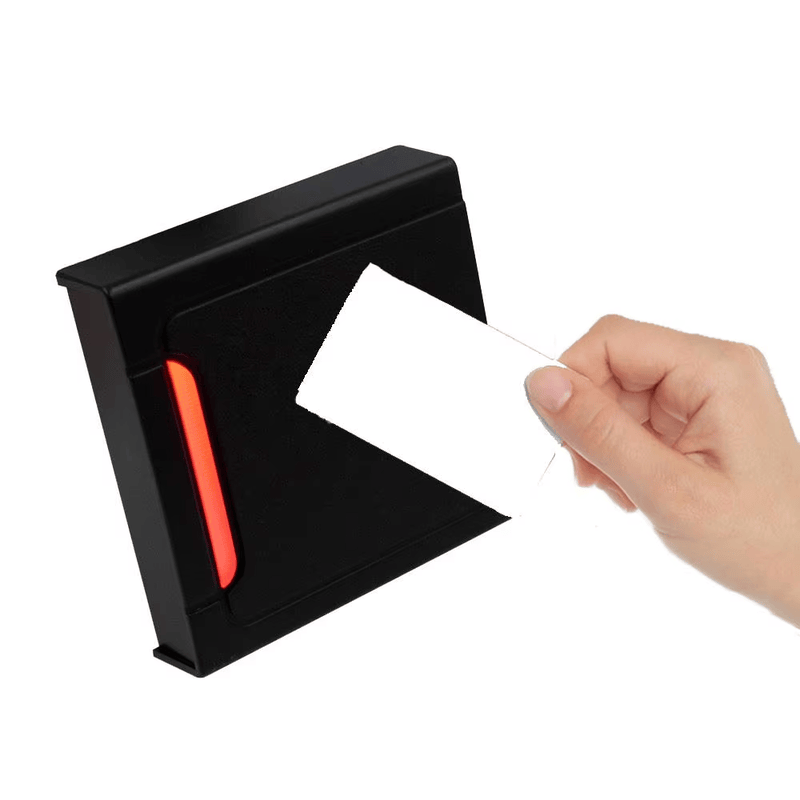

Когато съвместима карта се доближи до четеца, червеният индикатор преминава в зелен. След предаване на данните от картата светлината примигва и се връща в червено, а зумерът потвърждава успешното изпращане на данните. Четецът използва интервал на близост 500 ms при разчитане на карти. След като една карта бъде прочетена, същата ID карта няма да задейства повторен изходен сигнал, докато остава в зоната на четене. Когато друга ID карта влезе в зоната на близост, четецът може да реагира непрекъснато и да изпрати новите данни към свързания контролер.

Четецът е подходящ за проекти с 125 kHz ID карти и опционални конфигурации за 13.56 MHz карти. Купувачи, които избират LF RFID четци за EM4100-съвместими идентификатори или сравняват HF RFID четци за приложения с Mifare 1 карти, могат да използват този модел като практично решение за интеграция в контрол на врати и системи за работно време.

Технически спецификации

Изходен интерфейс и характеристики на четене

Стандартен изход за данни Wiegand 26-bit и Wiegand 34-bit

Опционален интерфейс Wiegand 26, Wiegand 34, RS232 и RS485

Скорост на реакция под 0.2 секунди

Време за разпознаване при близост под 0.5 секунди

Обхват на четене при близост 2–15 cm

Поддържа EM4100 ID карта или съвместими 64-bit Manchester код карти

Поддържа Mifare 1 карта при честота 13.56 MHz според конфигурацията

Предаване на данни в реално време

Електрически и конструктивни данни

Работно напрежение DC 12V

Работен ток 70 mA

Комуникационно разстояние 100 метра

Вградена антена

Вграден двуцветен LED индикатор

Вграден силен звуков зумер

Черен цвят

PVC корпус с черна смола за водозащитено изпълнение

109 × 88.4 × 34 mm

Работна температура: -25°C до 75°C

Влажност на околната среда: 10%–90%

Ръководство за монтаж и окабеляване

Монтаж на четеца

Използвайте кръстата отвертка, за да разхлабите винта между предния панел и основната платка. След това фиксирайте платката към страничната стена с пластмасови дюбели и винтове. След завършване и проверка на окабеляването монтирайте панела обратно стабилно, за да остане четецът надежден при дългосрочна употреба.

Свързване на проводниците

Червен: DC 5V–16V

Черен: GND

Син: D1

Бял: D0

Кафяв: BEEP

Зелен: LED

Жълт: Alarm

Важни указания при монтаж

1. Проверете електрическото напрежение преди монтажа и правилно определете положителния анод и катода на захранването.

2. Когато се използва външно захранване, уверете се, че четецът споделя захранване с контролерната кутия или използва същата GND връзка.

3. Когато разстоянието между картовия четец и контролера е над 50 m, използвайте захранващ проводник с диаметър най-малко 1.5 квадратни cm или няколко паралелни мрежови проводника, за да поддържате стабилна комуникация.
