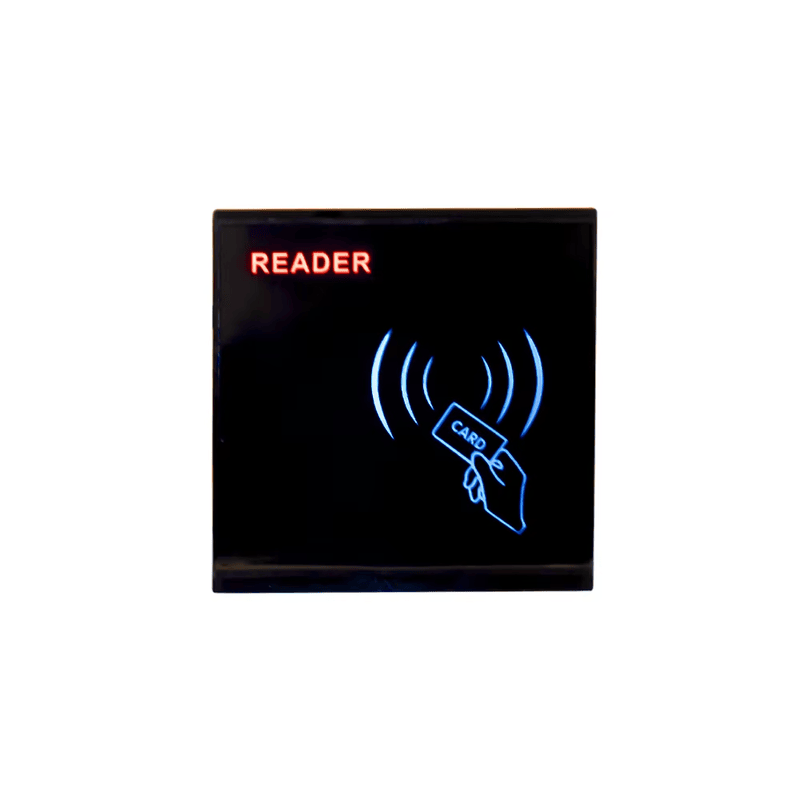

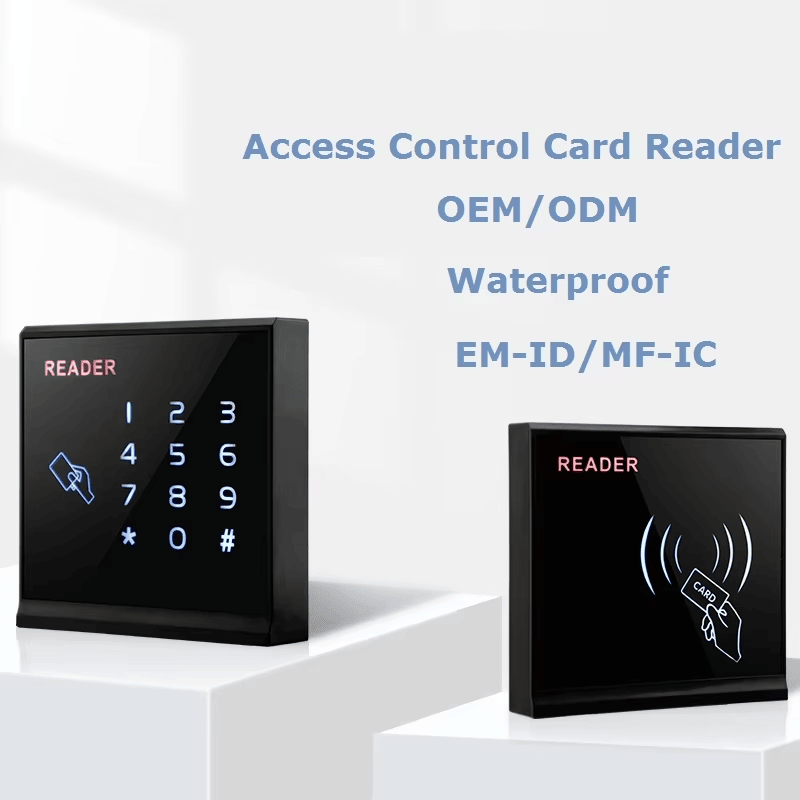

Компактен Wiegand RFID четец за контрол на достъп

Преглед на Wiegand RFID четец за контрол на достъп

Този компактен RFID четец за контрол на достъп е предназначен за сигурно отваряне на врати, отчитане на работно време, регистрация на посетители и системи за идентификация. Той поддържа 125KHz ID носители и опционално четене на 13.56MHz карти, което помага на инсталаторите да покрият различни проектни изисквания с един надежден стенен четец.

С Wiegand 26/34 изход и опционални RS232 или RS485 интерфейси четецът се свързва лесно с контролери за достъп, терминали за работно време и системи за управление на сигурността. Подходящ е за офиси, жилищни сгради, училища, хотели, фабрики и други обекти, където са нужни бързо безконтактно четене и стабилна авторизация на достъп.

Четецът работи с широко използвани EM4100, EM4200, TK4100 и съвместими носители. Може да се комбинира с RFID карти, RFID ключодържатели и по-широки решения от RFID четци за контрол на достъп за цялостно изграждане на система за достъп.

Технически параметри

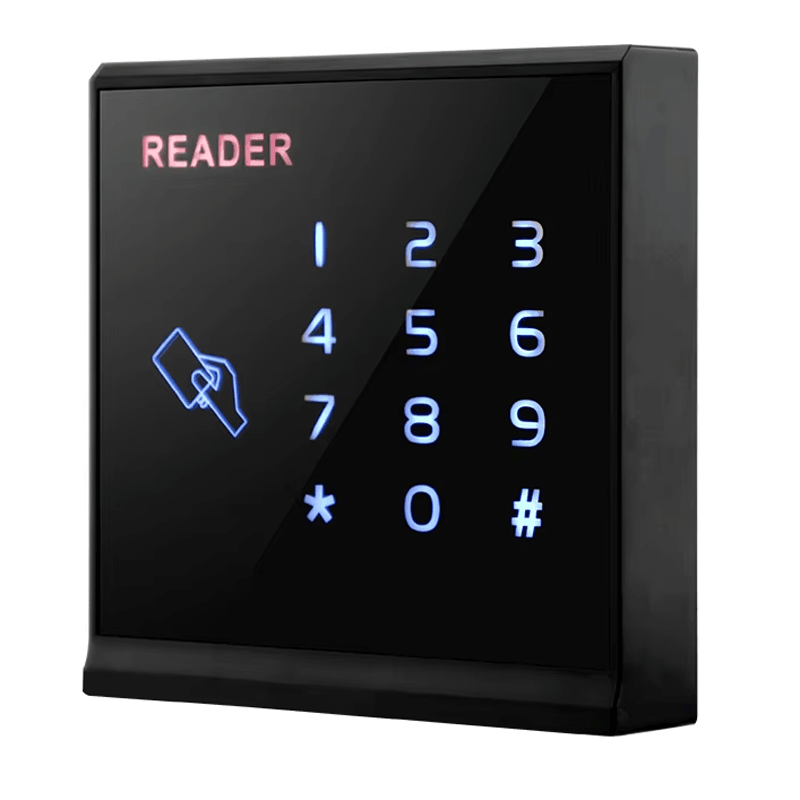

Бързо безконтактно четене за ежедневен достъп

Четецът осигурява време за реакция при безконтактно четене под 0.5 секунди, което позволява на потребителите да преминават през контролирани врати с минимално забавяне. Вградената антена, двуцветният LED индикатор и звуковият сигнал дават ясна обратна връзка при доближаване на карта, успешно четене и режим на готовност.

Гъвкав изход за проекти за контрол на достъп

Стандартният Wiegand 26-bit и Wiegand 34-bit изход за данни прави четеца подходящ за много контролни панели за достъп. Опционалните RS232 и RS485 интерфейси дават на системните интегратори повече свобода при проектиране на по-дълги комуникационни линии или при свързване с различни архитектури на контролери.

Устойчив корпус и лесен монтаж

Компактният квадратен корпус е изработен от ABS материал за практичен вътрешен монтаж. За да инсталирате четеца, разхлабете винта между предния панел и основната платка, фиксирайте платката към стената с пластмасови дюбели и винтове, свържете кабелите правилно и закрепете предния панел след проверка на захранването и състоянието на четене.

Детайли на спецификацията

Стандартен Wiegand 26-bit и Wiegand 34-bit формат за изход на данни, с налични опции за RS232 и RS485 RFID четец.
   Скоростта на реакция е под 0.2 секунди, а безконтактното четене се изпълнява за по-малко от 0.5 секунди.
   Обхватът на четене е 2-15cm в зависимост от типа карта, монтажната среда и конфигурацията на контролера.
   Поддържа EM4100 ID карти и съвместими 64-bit Manchester код носители, с опционална поддръжка на Mifare 1 карта при 13.56MHz.
   Работната температура на средата е от -25℃ до 75℃.

Диапазонът на влажност на средата е 10%-90%.
   Вградена антена за компактно стенено четене.
   Вграден двуцветен LED за индикация при готовност и четене.
   Вграден високоговорител със звуков сигнал за звукова обратна връзка.
   DC 12V работно напрежение със 70mA работен ток в типична конфигурация.
   Комуникационната дистанция може да достигне до 100 метра чрез Wiegand връзка.
   Предаването на данни в реално време подпомага плавната работа на системата за контрол на достъп.
   Предлагат се черен или бял цвят на корпуса.
   PVC корпус с опция за черна смола за подобрена водоустойчива работа.

Указания за монтаж

1. Проверете електрическото напрежение преди свързване и разграничете положителния и отрицателния полюс на захранването.
   2. Когато се използва външно захранване, уверете се, че четецът споделя захранването с кутията на контролера или използва една и съща GND линия.
   3. Когато разстоянието между четеца за карти и контролера е над 50 метра, използвайте захранващ кабел с достатъчно сечение на проводника или няколко паралелни мрежови проводника, за да намалите загубите при предаване.

ЧЗВ

Q1: Какви системи за контрол на достъп може да поддържа този RFID четец за карти?
A1: Той може да поддържа системи за вход през врата, работно време, регистрация на посетители и удостоверяване на самоличност чрез Wiegand 26/34 или опционални серийни интерфейси.

Q2: Кои типове карти са съвместими с този четец?
A2: Поддържа TK4001, EM4100, EM4200 и съвместими 125KHz карти, с опционална поддръжка на 13.56MHz карти според избраната конфигурация.

Q3: Колко бърз е процесът на четене на карта?
A3: Интервалът на четене е под 0.5 секунди, което позволява бързо безконтактно четене за ежедневна употреба в системи за контрол на достъп.

Q4: Може ли този четец да се използва с RS485 окабеляване на дълго разстояние?
A4: Да. Опционалният RS485 интерфейс поддържа дистанция на предаване до 1200 метра при монтаж с подходящо окабеляване и конфигурация на контролера.

Q5: Какво захранване изисква този четец?
A5: Работи в диапазон DC 9V-16V, с консумиран ток под 60mA според посочените технически параметри.
