Wiegand RFID четец за контрол на входа

Wiegand RFID четец за сигурен контрол на входа

Този Wiegand RFID четец е разработен за сигурен контрол на входа, регистрация на присъствие, идентификация на посетители и управление на достъпа в търговски, жилищни и охранителни обекти. Поддържа 125KHz EM 4100, EM4200, TK4100 и съвместими карти, с възможност за 13.56MHz Mifare карти при проекти, които изискват HF разчитане на идентификационни носители. Като компактен четец с вградена антена, LED индикатор и зумер, той осигурява стабилно разпознаване на карти и лесна интеграция с контролери, електрически врати и системи за достъп.

За системни интегратори, които избират надеждни RFID достъп четци, този модел предлага изходни опции Wiegand 26, Wiegand 34, RS232 и RS485. Може да се използва с контролери за достъп, терминали за работно време, устройства за регистрация на гости и платформи за идентификация и удостоверяване. В комбинация със съвместими RFID карти или други поддържани носители той помага за изграждане на практично и надеждно решение за управление на достъпа.

Четецът е подходящ за проекти, които изискват компактни стенни карта четци с бърза реакция, ниска консумация на енергия и гъвкава комуникационна дистанция. Корпусът от ABS, широкият работен температурен диапазон и захранването DC 9V–16V го правят удобен за ежедневни охранителни инсталации.

Технически параметри

Основни характеристики

Гъвкава RFID честота и поддръжка на носители

Четецът поддържа EM 4100 ID карти и съвместими 125KHz безконтактни карти с 64-битово Manchester кодиране. За проекти, които изискват HF идентификационни носители за достъп, се предлага опционална съвместимост с 13.56MHz Mifare карти. Тази гъвкавост позволява една и съща система за контрол на достъпа да обслужва различни изисквания в офиси, жилищни сгради, училища, паркинги и контролно-пропускателни пунктове.

Множество изходни интерфейси за контролери за достъп

Стандартният Wiegand 26-bit и Wiegand 34-bit изход за данни улеснява свързването на четеца с разпространени панели за контрол на достъпа. Предлагат се и опции RS232 и RS485 за системи, които изискват различни комуникационни интерфейси. Предаването на данни в реално време, бързата реакция и удобното окабеляване повишават ефективността при монтаж на системи за входен контрол и отчитане на присъствие.

Вградена антена, LED индикатор и зумер

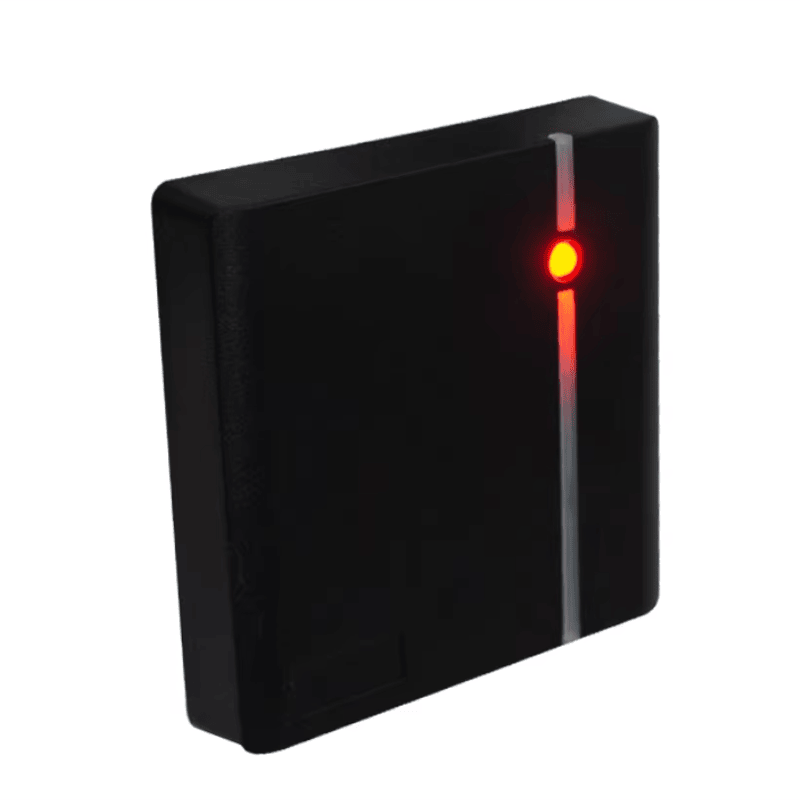

Вградената антена осигурява стабилно безконтактно четене без външен антенен модул. Двуцветният LED индикатор показва ясно работното състояние, а вграденият зумер дава звукова обратна връзка след прочитане на карта. Тези функции улесняват ежедневната употреба и опростяват диагностиката при монтаж и поддръжка.

Спецификация

Поддържа се стандартен изход за данни Wiegand 26-bit и Wiegand 34-bit, като са налични и опции за RFID четец с RS232 и RS485.

Скоростта на реакция е под 0.2 секунди.

Времето за безконтактно разпознаване е под 0.5 секунди, с разстояние на четене 2–15cm според типа карта и монтажната среда.

Четецът поддържа EM 4100 ID карти и съвместими карти, с опционална поддръжка на Mifare 1 карти при 13.56MHz.

Работният температурен диапазон е от -25℃ до +75℃, а работната влажност е 10%–90%.

Включени са вградена антена, двуцветен LED индикатор и зумер за удобен монтаж и употреба.

Работното напрежение е DC 12V, с работен ток 70mA.

Комуникационната дистанция може да достигне до 100 метра при използване на Wiegand изход.

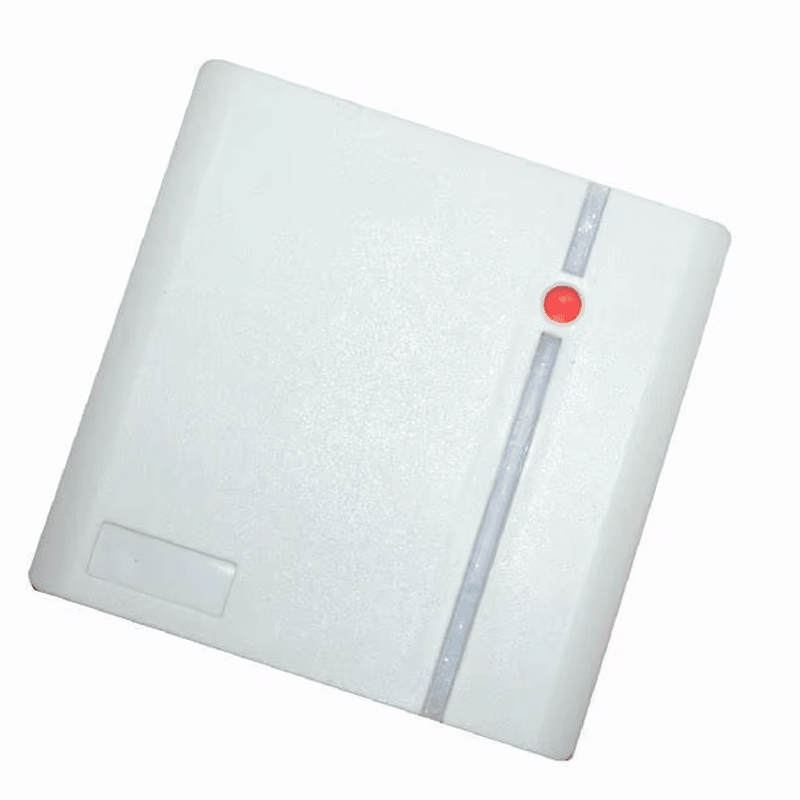

Предлагат се варианти в черен и бял цвят.

PVC корпус с черна смола може да се използва за водоустойчива функция.

Насоки за монтаж

Използвайте кръстата отвертка, за да разхлабите винта между панела и основната платка. След това закрепете основната платка към стената с пластмасови дюбели и винтове. Компактният корпус 86x86x18mm позволява чист стенен монтаж за входни системи и приложения за контрол на достъпа.

Забележки

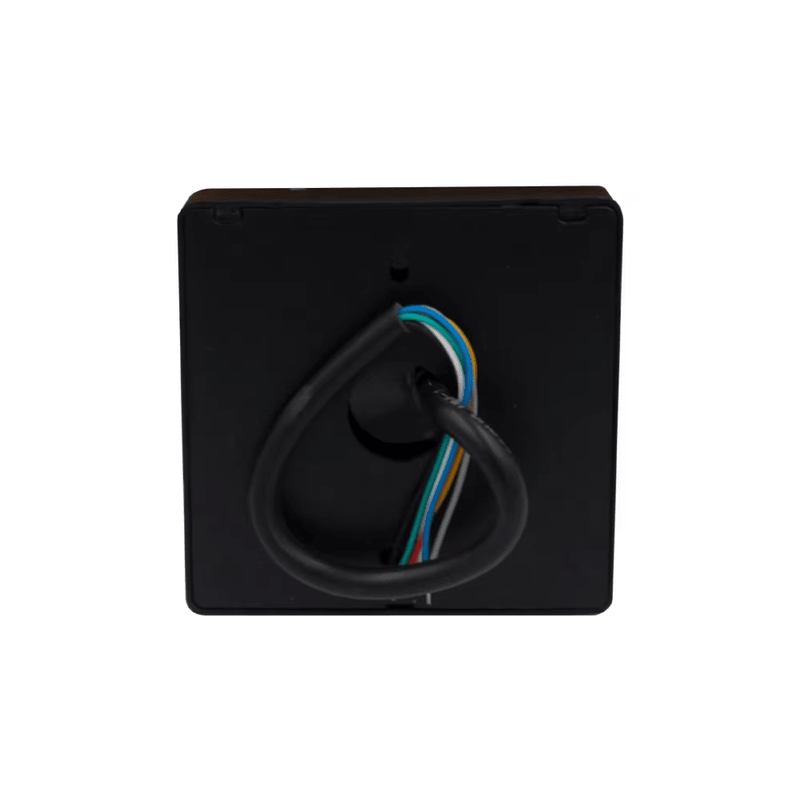

1. Преди окабеляване потвърдете, че електрическото напрежение е DC12V, и разграничете положителния и отрицателния полюс на захранването.

2. Когато се използва външно захранване, уверете се, че то споделя захранване с контролерната кутия или използва същия GND.

3. Когато разстоянието между четеца за карти и контролера е над 50m, използвайте захранващ кабел с диаметър най-малко 1.5 квадратни cm или няколко паралелни мрежови проводника.
