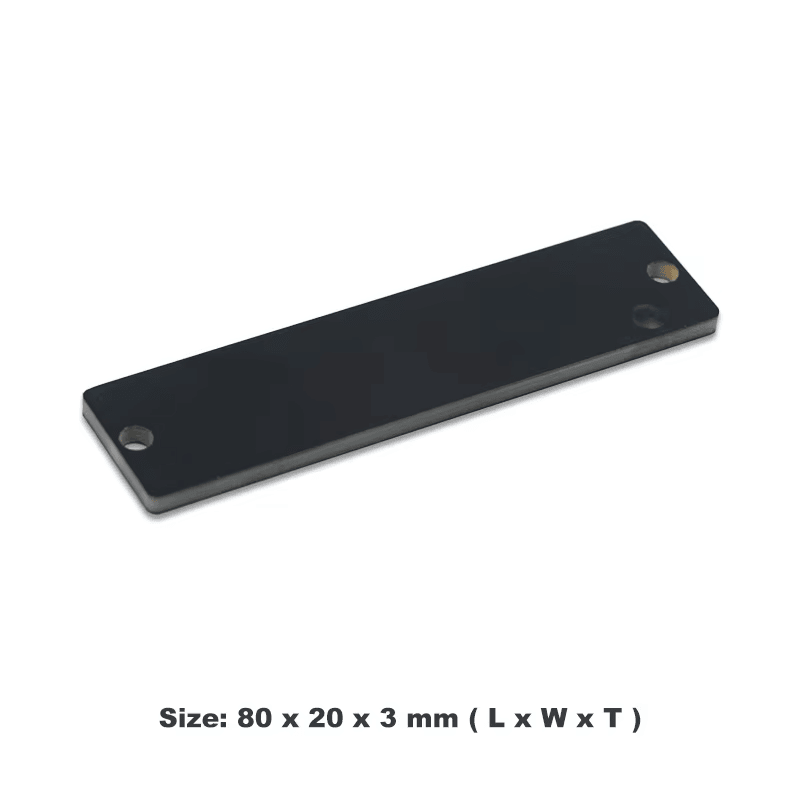

Далекобоен PCB RFID таг за проследяване на метални активи
- 100 броя
- P8020-1
- Черен
- FR4
- 80x20x3 mm
PCB RFID таг за метал с обхват до 11 m при фиксиран четец, корпус от FR4 с IP68 за логистика, газови бутилки и външни активи.
Надеждно RFID проследяване с дълъг обхват върху метални активи
Този PCB за метал RFID етикет е изработен от FR4 материал за стабилна UHF работа директно върху метални повърхности. С конструкция със степен на защита IP68, устойчивост на висока температура, съвместимост с EPC C1G2 и уникален глобален ID, тагът е подходящ за идентификация на активи в логистика, нефтохимия, автомобилна индустрия, газови бутилки, контейнери, оборудване и външни среди за проследяване.
Тагът може да се монтира с 3M лепило, нитове, магнити, винтове или други подходящи методи за фиксиране според монтажната повърхност и работните условия. Далекобойното му отчитане достига до 11 m върху метал с фиксиран четец при FCC условия, като помага на системни интегратори и индустриални потребители да изграждат надеждна RFID видимост за метални активи, които трудно се идентифицират със стандартни етикети.
Основни предимства при управление на метални активи
Като част от издръжливите за метал RFID етикети, този FR4 таг съчетава компактна конструкция, висока устойчивост на околната среда и постоянна дистанция на четене. Поддържа дългосрочно съхранение на данни, многократно презаписване, персонализация с баркод или сериен номер, печат на лого, кодиране и дизайн според конкретното индустриално приложение.
Типични приложения
Идентификация на оборудване и активи в метални среди
Проследяване на части, контейнери, инструменти и машини
Инвентарен контрол и управление на складове
Логистика, транспорт и проследяване на контейнери
Проследяване в нефтохимията и при газови бутилки
Управление на автомобилно производство и поддръжка
Сигурност, външни активи и идентификация на рекламни конструкции
Интеграция с RFID Industrial четци за автоматизирано събиране на данни
Технически спецификации
| Модел | P8020-1 |
| Материал | FR4 |
| Цвят | Черен |
| Размери | 80 x 20 x 3 mm（L x W x T） |
| Тегло | 9.7 g |
| Работна температура | -40~+85℃ |
| Температура на оцеляване | -40~+150℃ |
| IP защита | IP68 |
| Влажност | 98% без конденз |
| RFID стандарт | EPC C1G2 (ISO18000-6C) |
| Тип чип | NXP Ucode 8 |
| Памет | Потребител - N/A; EPC - 128 бита; TID - 96 бита |
| Обхват на четене (фиксиран четец) | FCC: 11 m, върху метал; ETSI: 9.0 m, върху метал |
| Обхват на четене (ръчен четец) | FCC: 8.0 m, върху метал; ETSI: 8.0 m, върху метал |
| Съхранение на данни | > 10 години |
| Презапис | 100000 пъти |
| Монтаж | 3M лепило, нит, магнит, винт |
| Персонализация | Печат на LOGO, баркод, сериен номер, кодиране, дизайн и др. |
Модели PCB за метал RFID тагове
| Модел | Чип | Размери | Обхват на четене (ръчен четец) |
| P0606-1 | NXP Ucode 8 | 6x6x3mm | 2.3~7.4m |
| P0701-1 | Impinj M750 | 7x1.6x1.6mm | 0.15m |
| P0703-1 | Impinj M4QT | 7x3x1mm | 0.2m |
| P0803-1 | NXP Ucode 8 | 8x3x3mm | 1~8m |
| P0905-1 | Monza R6P | 9x5x1.6mm | 0.3m |
| P1003-1 | Monza R6P | 10x3.5x1mm | 0.3m |
| P1003-2 | Impinj M750 | 10x3.5x2mm | 0.4m |
| P1005-1 | Impinj M4QT | 10x5x2mm | 0.6m |
| P1207-1 | Impinj M4QT | 12x7x2.5mm | 0.8m |
| P1307-1 | NXP Ucode 8 | 13x7x3mm | 1.5~4m |
| P1307-2 | Alien H9 | 13x7x3mm | 1m |
| P1501-1 | Impinj M750 | 15x1.8x1.6mm | 0.8m |
| P1504-1 | NXP Ucode 8 | 15x4x2mm | 1~8m |
| P1604-1W | Impinj M750 | 16x4x2mm | 0.8m |
| P1808-1 | Impinj M4QT | 18x8x2.5mm | 1m |
| P2006-1W | Alien H9 | 20x6x2mm | 0.8m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.5m |
| P2208-1 | NXP Ucode 8 | 22x8x2.5mm | 2m |
| P2208-2 | NXP Ucode 8 | 22x8x2mm | 2m |
| P2309-1 | Impinj M750 | 23x9x3.5mm | 2m |
| P2312-1 | Alien H9 | 23x12x2.5mm | 2m |
| P2509-1 | Impinj M4QT | 25x9x2.5mm | 2m |
| P2510-1 | NXP Ucode 8 | 25x10x2mm | 2.5m |
| P2510-2 | NXP Ucode 8 | 25x10x3mm | 8.5~16.5m |
| P2808-1W | Impinj M750 | 28x8x2mm | 2m |
| P2908-1 | Alien H9 | 29x8x1.2mm | 1.5m |
| P3005-1 | NXP Ucode 8 | 30x5x1mm | 0.7m |
| P3005-2 | NXP Ucode 8 | 30x5x3mm | 2.5~6m |
| P3010-1 | Impinj M4QT/M781 | 30x10x1mm | 1m |
| P3206-1 | Impinj M781 | 32x6x1.6mm | 2m |
| P3310-1 | Impinj M4QT | 33x10x3mm | 3m |
| P3516-1 | Impinj M781 | 35x16x2.5mm | 4m |
| P3611-1 | Alien H9 | 36x11x2mm | 3m |
| P3613-1 | Impinj M4QT | 36x13x2.5mm | 3m |
| P3613-2 | Impinj M781 | 36x13x2.5mm | 3.5m |
| P3613-3 | NXP Ucode 8 | 36x13x3mm | 2~2.5m |
| P4010-1 | Impinj M781 | 40x10x1mm | 2m |
| P4010-2 | NXP Ucode 8 | 40x10x3mm | 3~3.5m |
| P4215-1 | NXP Ucode 8 | 42x15x2mm | 6m |
| P4215-2 | NXP Ucode 8 | 42x15x2mm | 6m |
| P4520-1 | Alien H3 | 45x20x3mm | 3.5m |
| P5010-1 | NXP Ucode 8 | 50x10x1mm | 3m |
| P5010-2 | NXP Ucode 8 | 50x10x1mm | 4~5m |
| P5010-3 | Impinj M781 | 50x10x3.5mm | 4m |
| P5010-4 | Monza R6P | 50x10x3mm | 3m |
| P5018-1W | Impinj M781 | 50x18x1.1mm | 1.2m |
| P5213-1 | NXP Ucode 8 | 52x13x3mm | 4.5m |
| P5213-2 | Alien H9/M781 | 52x13x3.5mm | 4m |
| P5605-1 | NXP Ucode 8 | 56.5x5.0x1.3mm | 1.5m |
| P5918-1 | Impinj M781 | 59x18x3mm | 5m |
| P6015-1W | Impinj M781 | 60x15x3mm | 5m |
| P6020-1 | NXP Ucode 8 | 60x20x3mm | 6.5~7m |
| P6025-1W | Alien H9 | 60x25x2mm | 3.5m |
| P6030-1W | Alien H9 | 60x30x3mm | 3.5m |
| P6030-2W | Impinj M781 | 60x30x3mm | 5m |
| P7020-1 | Alien H9/M781 | 70x20x3.5mm | 5~7m |
| P7030-1W | Alien H9 | 70x30x3mm | 6m |
| P7920-1 | Impinj M4QT | 79x20x2.5mm | 6m |
| P8005-1 | NXP Ucode 8 | 80x5x2mm | 3~4m |
| P8020-1 | NXP Ucode 8 | 80x20x3mm | 8m |
| P8020-2 | Alien H9/M781 | 80x20x3.5mm | 5~7m |
| P9525-1 | NXP Ucode 8 | 95x25x3.5mm | 4.5m |
| P9525-2 | NXP Ucode 8 | 95x25x3mm | 8~9m |
| P9525-3 | Alien H9 | 95x25x3mm | 4.5m |
| P11009-1 | NXP Ucode 8 | 110x9.6x1.2mm | 10~13m |
| PD04-1 | Impinj M781 | D4.5x3mm | 0.5m |
| PD05-1 | NXP Ucode 8 | D5x3mm | 2~6.2m |
| PD06-1 | NXP Ucode 8 | D6x1.6mm | 0.1m |
| PD06-2 | Impinj M781 | D6x2.5mm | 0.7m |
| PD09-1 | Impinj M781 | D09x3mm | 1.5m |
| PD10-1 | Impinj M750 | D10x1.6mm | 0.3m |
| PD10-1 | NXP Ucode 8 | D10x3mm | 1.5~4m |
| PD10-2 | Impinj M4QT | D10x2mm | 0.4m |
| PD12-1W | Monza R6P | D12x11x3.5mm | 0.8m |
| PD16-1 | NXP Ucode 8 | D16x2mm | 2~6m |
| PD16-2 | Impinj M4QT | D16x2.5mm | 1.2m |
| PD16-3 | Impinj M780 | D16x3mm | 1.5m |
| PD17-1 | Alien H9 | D17x2.5mm | 1.5m |
| PD18-1 | Alien H9 | D18x2.5mm | 1.5m |
| PD20-1 | NXP Ucode 8 | D20x2mm | 2.5m |
| PD20-2 | Alien H9 | D20x2.5mm | 1.2~2m |
| PD20-3 | Impinj M780 | D20x3mm | 2m |
| PD25-1 | Alien H9 | D25x2.5mm | 2m |
| PD25-2 | NXP Ucode 9 | D25x9.8x3mm | 3.5m |
Списък на PCB RFID тагове за монтаж върху метал
Бележка: Посочените в таблицата по-долу диапазони на четене може значително да се различават от реалните резултати поради разлики в средата за изпитване. За точни резултати винаги извършвайте практически тестове.
| Модел | Чип | Размери | Диапазон на четене |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
