Индустриални PCB RFID тагове за метал

Този RFID таг е anti metal rfid етикет с IC чип Alien Higgs-3, който осигурява висока индустриална производителност и обхват на четене до 4.7 метра. Размерът е 22x8mm, а дебелината е 3.0mm. Тези rfid етикети отговарят на стандарта ISO18000-6C и работят на честота (EU)865~868MHz / (US)902～928MHz. В момента SCIVAS предлага anti metal RFID етикет с над 100 съществуващи форми, широко използвани за проследяване на медицински устройства, тави за хирургически инструменти, тежка индустрия, oil & gas & mining, автоматични производствени линии, проследяване на логистични палети, складови стелажи, контейнери и други приложения.

Индустриални RFID тагове за проследяване на метални активи

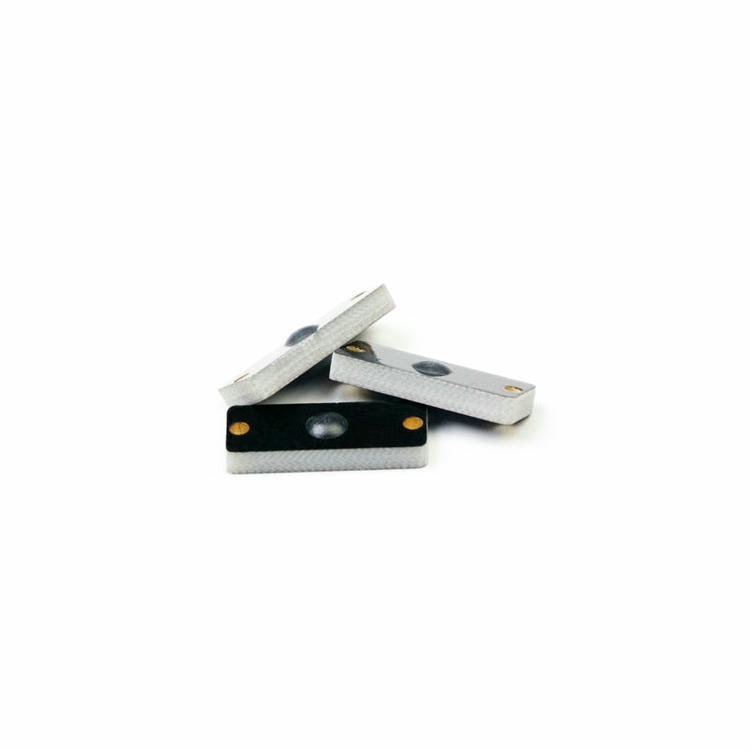

Когато проектът за проследяване включва стоманени инструменти, машинни рамки, стелажи, палети, матрици или оборотни метални контейнери, обикновените RFID етикети често губят производителност, защото металната повърхност разстройва антената. SCIVAS P2208-3 е проектиран като един от нашите компактни индустриални RFID тагове за метални активи, използвайки PCB за метал структура, която поддържа стабилно UHF четене след монтаж. Тагът е с размер 22×8mm, изработен е от FR4 PCB материал и е подходящ за програми за идентификация на активи, които изискват малък формат, повторяемо четене и по-сигурен монтаж от стандартен самозалепващ етикет.

Този продукт е създаден за купувачи, които се нуждаят от RFID тагове за проследяване на метални активи, способни да издържат на ежедневна работа в производство, склад, поддръжка и управление на оборудване. Двата монтажни отвора D2mm позволяват фиксиране с винтове върху метални инструменти или приспособления, а лепилният монтаж остава практична възможност за по-бързо внедряване върху гладки повърхности. Повдигнатият IC bump и твърдото PCB тяло помагат за защита на зоната на чипа, а стандартното черно покритие запазва дискретен вид върху индустриално оборудване. Допълнителни цветове като бяло, червено, зелено и синьо могат да се използват, когато различни отдели, групи активи или цикли на поддръжка трябва да бъдат визуално разграничени.

Стабилна UHF производителност върху проводими повърхности

P2208-3 следва EPCglobal Gen2 и ISO/IEC 18000-6C, като поддържа UHF внедрявания в EU 865–868MHz и US 902–928MHz. С опции за чип H3 или H9 тагът осигурява EPC 96 bits до 480 bits, USER 512 bits и TID 64 bits за четене/запис идентификация. Върху метал обхватът на четене може да достигне до 4.5m със стационарен четец в US диапазона и до 4.7m в EU диапазона. С ръчни четци обхватът може да достигне до 2.6m в US диапазона и до 3.0m в EU диапазона, в зависимост от мощността на четеца, настройката на антената, монтажната позиция и условията на обекта.

За системни интегратори това прави тага подходящ за смесени работни процеси, които комбинират четене през фиксирани портали, проверка на работни станции и мобилна инспекция. Един склад може да използва стационарни четци за идентификация на метални стелажи или оборотни транспортни единици, докато техници използват ръчни устройства за потвърждаване на ID на оборудването по време на сервизни обходи. Ако внедряването ви изисква и хардуер от страна на четеца, SCIVAS може да помогне при съчетаването на тези тагове с подходящи RFID Industrial четци и антени за практическо полево тестване преди масово внедряване.

Създаден за топлина, прах, влага и дълъг експлоатационен живот

P2208-3 е с клас на защита IP68 и поддържа работна температура от -40°C до +100°C, както и температура на съхранение от -40°C до +150°C. Тези граници го правят полезен като индустриален RFID таг за метално оборудване, което може да се съхранява в студени външни зони, да се разполага близо до горещи производствени участъци или да се почиства в взискателна среда. Тагът поддържа 100,000 цикъла на запис и 50 години съхранение на данни, което помага за поддържане на постоянна цифрова идентичност на активи с многогодишна експлоатация.

Тъй като тагът тежи около 1.3g и е с дебелина само 3.0mm без IC bump, той може да се поставя върху много компактни метални повърхности, без да пречи на работата. Дебелината 3.8mm с IC bump все пак трябва да се вземе предвид при монтаж, особено когато тагът ще бъде поставен върху движещи се приспособления, тесни тави, корпуси на машини или места, изложени на износване. За активи, които са подложени на по-силен удар, обикновено се предпочита монтаж с винтове; за контролирани вътрешни активи лепилният монтаж може да намали времето за инсталация и да улесни серийното етикетиране.

Приложения и поддръжка при персонализирана доставка

Тези здрави UHF RFID тагове за метал са подходящи за проследяване на тави за медицински устройства, носачи за хирургически инструменти, инструменти в тежката индустрия, оборудване за нефт и газ, минни активи, приспособления по производствени линии, логистични палети, складови стелажи, оборотни контейнери и резервни части за поддръжка. Те са полезни и когато една компания иска да замени визуални етикети, гравирани табелки или идентификация само с баркод с четим електронен ID. В сравнение с обикновените тагове за неметални повърхности, специализираните за метал RFID етикети са по-добрият избор, когато повърхността за монтаж е проводима и надеждното четене е важно.

SCIVAS доставя P2208-3 с ниско MOQ от 50 броя, което улеснява валидирането на тага преди пълно внедряване. Можем да съдействаме при избор на чип, EPC кодиране, цветови опции и практични съвети за монтаж според начина, по който тагът ще бъде поставян и четен. За проекти, които проследяват както метални, така и неметални предмети, този PCB таг може да работи заедно с други RFID етикети в единна система за управление на активи, така че инженери и купувачи да изберат правилния форм фактор за всяка повърхност, среда и дистанция на четене.

ЧЗВ

Q1: Какво прави този таг подходящ за метални активи?

Обикновените RFID етикети могат да работят слабо върху проводими повърхности, защото металът променя поведението на антената. P2208-3 използва PCB за метал дизайн, за да поддържа стабилно UHF четене след закрепване. Той е предназначен за метални инструменти, стелажи, тави, приспособления, корпуси на оборудване и оборотни контейнери, при които е необходима надеждна идентификация.

Q2: Може ли P2208-3 да се монтира с винтове и лепило?

Да. Тагът поддържа както лепилен монтаж, така и монтаж с винтове. Лепилото е полезно за бърза инсталация върху гладки и контролирани повърхности, докато двата отвора D2mm позволяват по-здраво механично фиксиране. За активи, изложени на вибрации, честа работа или почистване, монтажът с винтове обикновено е по-сигурната дългосрочна опция.

Q3: Какъв обхват на четене мога да очаквам в реални проекти?

Върху метал обхватът със стационарен четец може да достигне до 4.5m в US диапазона и до 4.7m в EU диапазона. Четенето с ръчен четец може да достигне до 2.6m в US диапазона и до 3.0m в EU диапазона. Крайните резултати зависят от мощността на четеца, посоката на антената, монтажната позиция и околните смущения.

Q4: Подходящ ли е този таг за високотемпературна среда?

Работната температура е от -40°C до +100°C, а температурата на съхранение е от -40°C до +150°C. Това прави тага подходящ за много индустриални среди за съхранение, подготовка, производство и поддръжка. При продължително излагане близо до източници на топлина препоръчваме пробите да се тестват в реалните процесни условия преди поръчка на голямо количество.

Q5: Какви опции за чип и памет са налични?

P2208-3 може да бъде конфигуриран с чипове H3 или H9. Стандартната структура на паметта включва EPC 96 bits, разширяема до 480 bits, USER 512 bits и TID 64 bits. Това поддържа стандартно кодиране на активи, четене/запис актуализации и проследима идентификация в индустриални RFID системи за управление.

Q6: Кои индустрии обичайно използват този тип RFID таг?

Той се използва често в производство, логистика, складови операции, проследяване на медицински инструменти, управление на тежко оборудване, нефт и газ, минна индустрия и поддръжка. Малкият PCB формат е особено полезен, когато активът е метален, мястото е ограничено и проектът изисква здрав електронен ID вместо печатен етикет.

Q7: Може ли SCIVAS да съдейства за тестване преди пълна поръчка?

Да. SCIVAS поддържа малки пробни поръчки от 50 броя, което позволява на купувачите да тестват дистанция на четене, метод на монтаж, памет на чипа и съвместимост на обекта преди масово внедряване. Можем също да предложим насоки за кодиране, избор на четец и монтаж според повърхността на актива и работния процес на четене.

Списък на PCB RFID тагове за монтаж върху метал

Бележка: Посочените в таблицата по-долу диапазони на четене може значително да се различават от реалните резултати поради разлики в средата за изпитване. За точни резултати винаги извършвайте практически тестове.


  Технически лист на продукта P2208-3
