Нисък PCB RFID таг за активи върху метал

Този RFID таг може да се използва в системи за RFID контрол на достъпа с разстояние на четене до 3.25 метра (в зависимост от четеца). Може да се закрепи с винт, кабелна превръзка, самозалепваща основа или лепило. Подходящ е за приложения, при които е необходим RFID таг върху метал. Моделът е подходящ и като RFID таг за търговски и складови активи. Размерът е 25*10mm, дебелината е 2.0mm, има 2 отвора с диаметър 2mm, използва чип Alien H3, а работната температура е -40C ~ 100C. Може да се използва в логистика, складове, IT и финансови услуги, когато цената и гъвкавостта са важни за проекта.

Фабрично произведени RFID тагове за метални повърхности

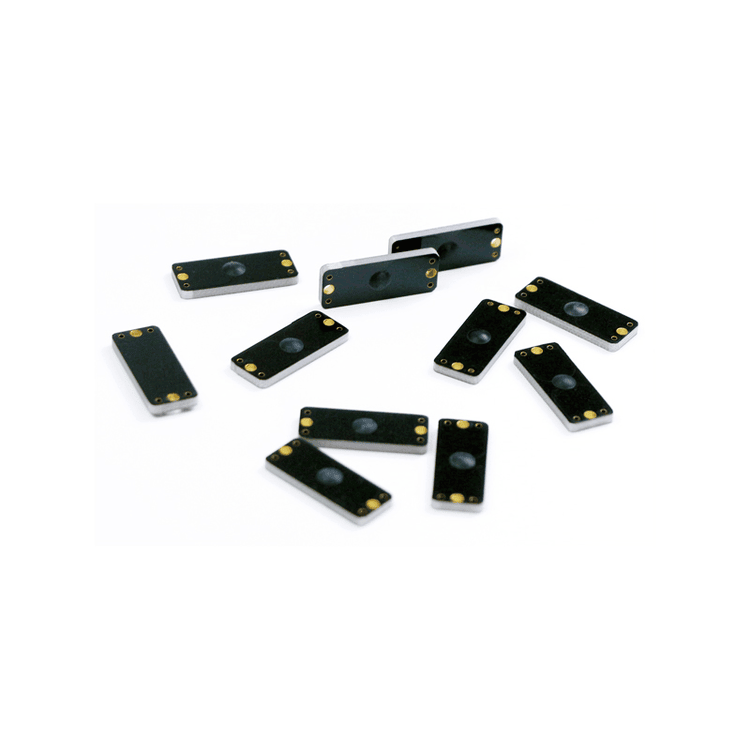

Металните активи изискват таг, настроен за проводими повърхности, а не стандартен етикет, поставен в неподходяща среда. SCIVAS P2510-1 е компактен PCB за метал UHF таг, разработен за купувачи, които се нуждаят от RFID тагове за метални повърхности с тънък профил, стабилно четене и практичен монтаж върху реално оборудване. Размерът му е 25×10mm, дебелината е само 2.0mm, а теглото е около 1.3g, което позволява поставяне върху метални корпуси, панели, шкафове, инструменти, многократни контейнери, стелажи, инструменти за измерване и машини, където обемист корпус би бил труден за използване. В продуктовата серия за метал RFID етикети на SCIVAS този модел е особено подходящ, когато проектът изисква нископрофилен RFID таг за метални повърхности без компромис с UHF производителността.

Нископрофилна PCB конструкция за метални активи

Корпусът на тага е изработен от FR4 PCB материал, който осигурява твърда, чиста и стабилна структура за ежедневна индустриална употреба. В сравнение с много формовани твърди тагове, плоската форма 25×10mm се поставя по-лесно върху тесни ръбове, малки метални табелки на оборудване, метални инструменти, електрически шкафове и други повърхности с ограничена монтажна площ. Стандартният цвят е черен, а бял, червен, зелен и син вариант могат да се разгледат, когато проектът изисква по-бързо визуално групиране по тип актив, отдел, локация или инспекционен статус. Компактният профил също помага за намаляване на случайните удари, когато металните активи преминават през рафтове, колички, защитни капаци или производствени приспособления.

UHF производителност, памет и съвместяване с четец

P2510-1 отговаря на EPCglobal Gen2 и ISO/IEC 18000-6C и поддържа EU 865–868MHz и US 902–928MHz честотни ленти. Използва Alien Higgs-3 с EPC 96 bits до 480 bits, USER 512 bits и TID 64 bits за идентификация на активи, кодиране на маршрути, инспекционна история или свързване със система. Тагът поддържа четене и запис, 100,000 цикъла на запис и 50 години съхранение на данни, което го прави подходящ за дългосрочни програми за проследяване на метални активи, а не само за еднократна идентификация. При тест върху метал обхватът на четене може да достигне до 3.25m в US лентата и до 3.0m в EU лентата с фиксиран четец. С ръчно оборудване обхватът може да достигне до 2.5m в US лентата и до 2.4m в EU лентата, в зависимост от мощността на четеца, посоката на антената, монтажната позиция и смущенията на място. SCIVAS може да помогне при съвместяване на тага с подходящи RFID четци, така че крайната инсталация да бъде по-лесно валидирана преди масова употреба.

Монтаж с лепило или винт за надеждно фиксиране

Различните метални активи имат различни рискове при монтаж, затова този PCB RFID таг предлага два практични метода за закрепване. Самозалепващият монтаж е ефективен за чисти и равни повърхности, когато бързата инсталация и подреденият външен вид са важни. Винтовият монтаж е по-подходящ за активи, изложени на вибрации, често боравене, външно движение или повторно почистване. Тагът има два D2mm отвора, които позволяват по-здраво механично фиксиране без промяна на повърхността на актива. Това го прави полезен за метални инструменти, IT и финансово оборудване, складови контейнери с метални рамки, фиксирани индустриални активи и връщаеми транспортни единици. За проекти, при които трябва да се балансират цена, размер и стабилно четене върху метал, този модел е практична алтернатива на по-големите защитени корпуси.

IP68 устойчивост за индустриални условия на проследяване

Индустриалните RFID тагове за метални активи често се сблъскват с прах, влага, температурни промени и механичен контакт. P2510-1 е с IP68 защита и е проектиран за работни температури от -40°C до +100°C, със съхранение от -40°C до +150°C. Тези параметри позволяват на тага да поддържа идентификация на активи в складове, логистични бази, помещения за поддръжка, студени вериги, производствени обекти и технически сервизни центрове. Одобренията Reach, RoHS и CE също помагат на купувачите да покрият очакванията за съответствие при международни проекти. 1-годишната гаранция дава ясна основа за доставка за дистрибутори, интегратори и крайни потребители, които се нуждаят от повторяемо фабрично качество.

Проектиран за реални програми за метални активи

Този продукт не е просто малък таг, а проектен компонент за системи, които изискват надеждна идентификация върху проводими обекти. Типичните приложения включват проследяване на складови активи, управление на инструменти, поддръжка на оборудване, логистичен оборот, инвентаризация на сървърни помещения, контрол на метални приспособления и RFID активи за контрол на достъпа, при които е необходимо по-дълго разстояние на четене, отколкото HF или LF таговете обикновено могат да предложат. Купувачите, които сравняват стандартни RFID етикети с RFID тагове за монтаж върху метал, трябва да обърнат внимание на материала на повърхността, позицията на четеца, наличното пространство за монтаж и очаквания процес на сканиране. SCIVAS доставя този модел за проекти, при които компактният размер, фабричната повторяемост, четимата UHF производителност и гъвкавият монтаж са по-важни от декоративния външен вид.

ЧЗВ

Q1: Защо обикновените RFID тагове не работят добре върху метални повърхности?

Обикновените RFID етикети обикновено не са настроени за проводими материали. Когато се поставят директно върху метал, повърхността може да разстрои антената и да абсорбира или отрази енергията, което води до слабо четене или пълен отказ. RFID таговете за метални повърхности използват конструкция, проектирана да запази работата на антената при монтаж върху метални активи.

Q2: Какво прави P2510-1 подходящ за тесни метални активи?

P2510-1 използва 25×10mm PCB корпус с дебелина само 2.0mm, затова се побира в пространства, където по-големите формовани тагове биха стърчали прекалено много. Подходящ е за малки табелки на оборудване, метални инструменти, шкафове, стелажи и повърхности на активи, които изискват идентификация без промяна в начина на използване или външния вид.

Q3: Какъв обхват на четене осигурява този PCB за метал RFID таг?

Върху метал обхватът с фиксиран четец може да достигне до 3.25m в US лентата и до 3.0m в EU лентата. С ръчен четец обхватът може да достигне до 2.5m в US лентата и до 2.4m в EU лентата при подходящи тестови условия.

Q4: Какъв чип и конфигурация на паметта използва този таг?

Този модел е конфигуриран с Alien Higgs-3 и поддържа EPC 96 bits до 480 bits, USER 512 bits и TID 64 bits. Структурата на паметта е полезна за кодиране на активи, системно съвпадение, записи за поддръжка и проекти за проследимост, при които всеки метален обект се нуждае от надеждна и четима дигитална идентичност.

Q5: Може ли тагът да се монтира както с лепило, така и с винтове?

Да. Самозалепващият монтаж е полезен за бърза инсталация върху чисти и равни метални повърхности, докато винтовият монтаж осигурява по-здраво фиксиране за активи, изложени на вибрации, движение или чести контакти. Двата D2mm отвора улесняват механичния монтаж, когато проектът изисква усилена инсталация, а не само лепило.

Q6: За кои приложения този продукт е най-подходящ?

Този таг е добър избор за проследяване на метални активи, управление на инструменти, идентификация на складово оборудване, контрол на логистичен оборот, инвентаризация на IT активи, управление на финансово оборудване и активи за контрол на достъпа. Особено полезен е, когато проектът изисква малък UHF RFID таг, който остава четим върху метал и не заема много място.

Q7: Как да го сравня с по-големи защитени RFID тагове за метал?

Изберете P2510-1, когато активът има ограничено място за монтаж, нуждае се от дискретен профил или изисква по-икономична PCB конструкция с надеждно UHF четене върху метал. По-големите защитени тагове може да са по-подходящи при силни удари, тежки външни условия или приложения с много дълъг обхват, но не винаги са необходими за компактни индустриални активи.

Списък на PCB RFID тагове за монтаж върху метал

Бележка: Посочените в таблицата по-долу диапазони на четене може значително да се различават от реалните резултати поради разлики в средата за изпитване. За точни резултати винаги извършвайте практически тестове.


  Технически лист на продукта P2510-1
