RFID маркери за подземни тръбопроводи

Подземният електронен маркер се предлага в два варианта – с ID или без ID. Той се състои от запечатан корпус, в който е разположена пасивна антена – нискочестотна резонансна верига, настроена към определена честота. Версията с ID включва ID чип. В зависимост от резонансната честота и цвета ED1500 се използва за маркиране на различни подземни съоръжения, включително телекомуникационни линии, електрозахранващи мрежи, кабелни телевизионни мрежи, водопроводи, канализационни мрежи, нефтени и газови тръбопроводи и други.

RFID маркер за локализиране на подземни съоръжения: идентификатор за общински кабелни линии и цилиндрични комунални точки

Подземният електронен маркер ED1500 се предлага в два варианта – с ID или без ID. Той се състои от запечатан корпус, в който има пасивна антена—нискочестотна резонансна верига, настроена към определена честота. Версията с ID интегрира ID чип. В зависимост от резонансната честота и цвета ED1500 маркира широк кръг подземни съоръжения, като телекомуникационни линии, електрозахранващи мрежи, кабелни телевизионни мрежи, водопроводи, канализационни мрежи, нефтени и газови тръбопроводи и др.

Приложение:
ED1500 може да се монтира през определен интервал, в точки на промяна на трасето и в ключови събитийни точки, като връзки, клапани, шахтни капаци, Т-образни отклонения и други. Според важността на проекта и бюджета плътността на монтаж може да варира от няколко метра до десетки метри, като обичайно е 10–20 метра.

Честота (с възможност за персонализация):
Електрозахранване:169.8khz
Вода:145.7 kHz
Канализация:121.6 kHz
Телеком:101.4 kHz
Газ:83 kHz
Кабелна телевизия:77 kHz
Общо приложение:66.35 kHz



 Обхват на употреба:

1. За директно заровени неметални газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи и съоръжения е необходимо използване на електронни системи за идентификация;
2. За директно заровени метални газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи и съоръжения електронните маркери се избират според сложността на трасето;

3. Всички видове клапани за подземни газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи;

4. Всички шахтни капаци, които не са видими или могат да бъдат покрити при общински пътища и озеленяване;

5. Всички подземни газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи в завои и шахтни участъци;

6. Отклонения и съединения на всички подземни газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи, като Т-връзки и редукционни съединения;

7. Пресичания на всички подземни газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи с други подземни съоръжения.

8. Места, където газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи пресичат пътища, реки, сгради или други обществени съоръжения. Двата края на защитната тръба на газопровод могат да бъдат маркирани като референтни точки;

9. Когато промяната в дълбочината на газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи е по-голяма от 0.5 метра, маркира се позицията на високата и ниската точка;

10. Всички предварително заровени краища на тръби за газ, електрозахранване, водоснабдяване, комуникации, канализация и други;

11. Двата края на подземни тръбопроводи, като газови, електрически, водоснабдителни, комуникационни и канализационни линии, положени чрез безизкопна технология;

12. Ремонтирани подземни газови, електрически, водоснабдителни, комуникационни, канализационни и други тръбопроводи или съединения, използвани за идентифициране на информация за поддръжка;

13. Всички други важни подземни газови, електрически, водоснабдителни, комуникационни, канализационни и други съоръжения, отбелязани в проектните чертежи;

14. Всички места, които операторите считат за необходими за маркиране и позициониране

 План за монтаж

1. Преди електронното идентифициране първо оценете дали е необходимо закрепване към обекта. При необходимост използвайте кабелна връзка, която да премине през електронния маркер, за да се осигури надеждно фиксиране. След това запълнете с фин пясък от двете страни на тръбата до долната част на електронния маркер, за да се гарантира, че маркерът няма да се измести.

2. Ако обектът за маркиране е метален, маркерът трябва да бъде на разстояние най-малко 10 сантиметра от него, с подходящ междинен слой.

3. Засипете 15 cm над маркера, за да фиксирате позицията му.

4. Продължете обратното засипване до нивото на земната повърхност.

RFID маркери за подземни тръбопроводи и комунални мрежи

RFID маркерите за подземни тръбопроводи SCIVAS са предназначени за дългосрочна идентификация на заровени тръбни линии, комунални коридори, клапани, връзки, пътни пресичания, шахтни зони и други подземни референтни точки, които трудно се проверяват след обратното засипване. Маркерът ED1500 използва запечатан цилиндричен ABS корпус с пасивна нискочестотна резонансна структура и опционален ID чип, като помага на комунални изпълнители и екипи за общинска поддръжка да открият правилната подземна точка без ненужно разкриване на терена. Вместо да се разчита само на чертежи, боя или повърхностни етикети, които могат да изчезнат, маркерът осигурява по-устойчива физическа референция за важни подземни позиции.

При проекти за водопроводи, газоразпределителни линии, телекомуникационни канали, трасета на силови кабели, канализационни мрежи или кабелна телевизионна инфраструктура RFID маркерите за тръбопроводи могат да се монтират през интервали по трасето и на места, където бъдещото потвърждение е критично. Типични точки са завои, Т-образни отклонения, редукционни съединения, клапани, ремонтирани участъци, краища на безизкопни трасета, пътни пресичания, речни пресичания, краища на защитни втулки и позиции с промяна на дълбочината. Когато няколко заровени съоръжения преминават близо едно до друго, кодираните RFID маркери за комунални мрежи улесняват теренните екипи да разграничат една точка от друга при инспекция, планиране на ремонт и проверка на активните записи.

Кодиран LF маркер за надеждно разпознаване на точки

Конфигурацията ED1500 е изградена върху 125KHz нискочестотен RFID дизайн със 192-bit памет и уникален ID номер. Паметта позволява всеки маркер да съответства на конкретна точка от тръбопровода в проектния запис, така че теренният екип да потвърди не само наличието на сигнал, но и коя точка е открита. Това е особено полезно за общински изпълнители, оператори на комунални услуги и сервизни компании, които се нуждаят от проследимо управление на подземни активи в много улици, райони или индустриални зони.

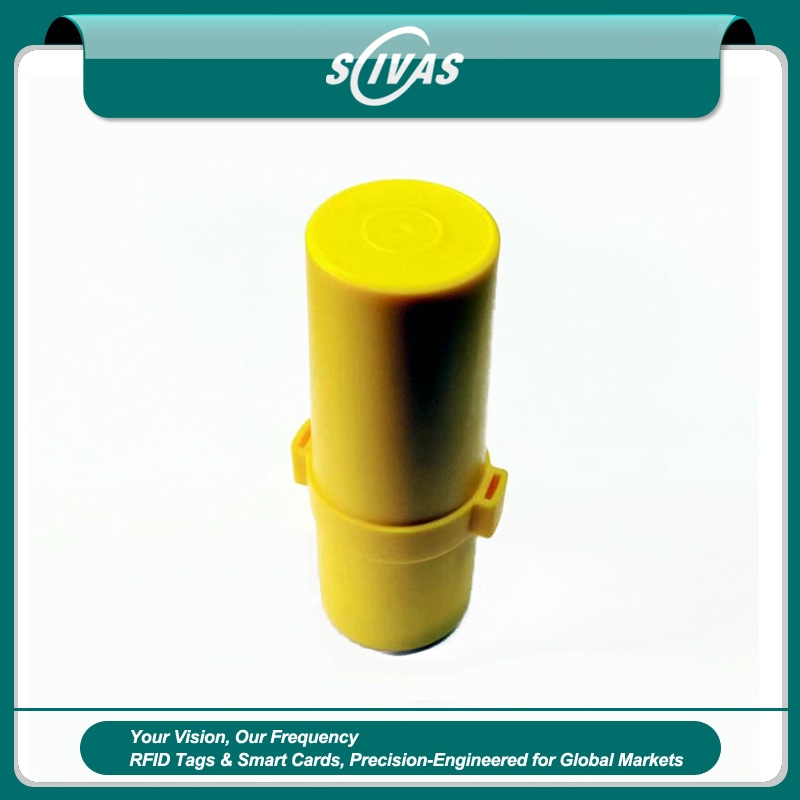

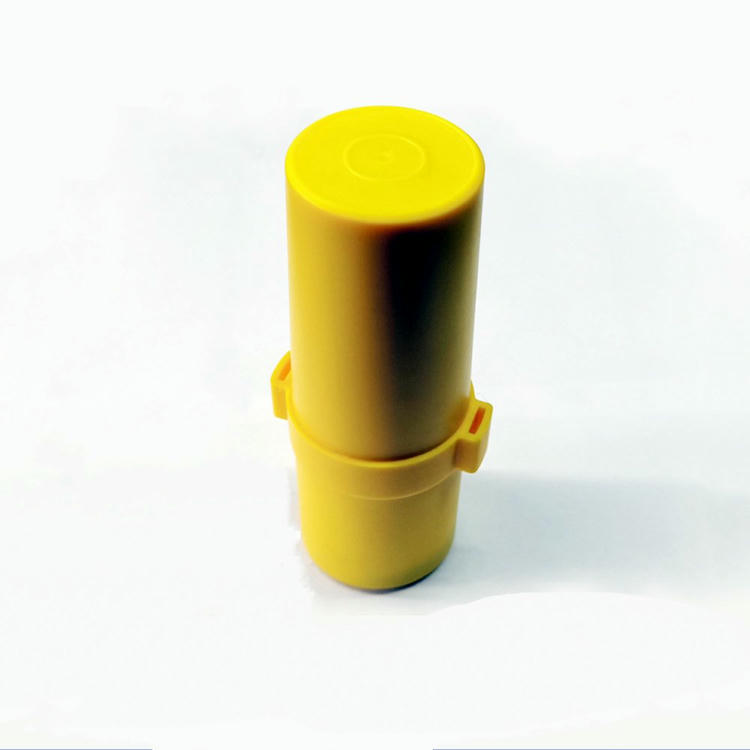

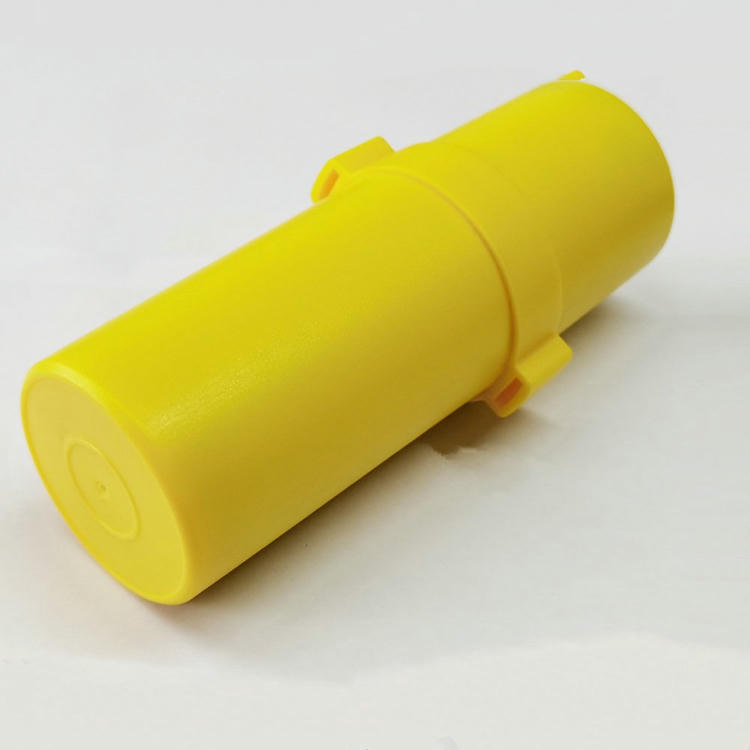

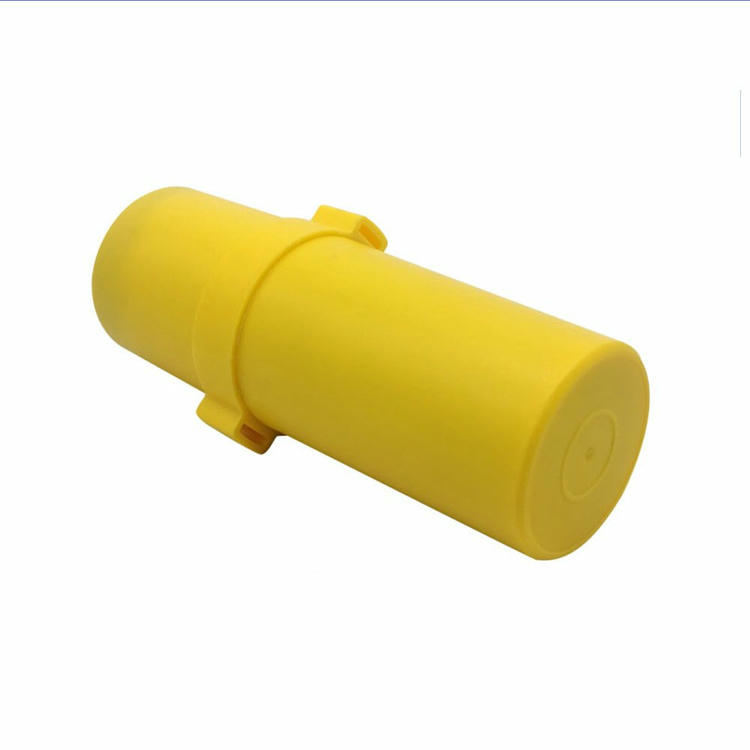

Корпусът на маркера е с размер D38 x 143 mm и тегло около 490 g, което осигурява стабилен монтаж, като същевременно остава достатъчно компактно за изкопи, камери, канали и тесни комунални пространства. Запечатаната ABS обвивка защитава вътрешната верига от влага, контакт с почвата и механично натоварване при дългосрочна подземна експлоатация. С IP68 защита, температурен диапазон на съхранение от -20°C до 70°C и работна температура от -35°C до +90°C маркерът е подходящ за взискателни външни комунални среди, където се очакват сезонни температурни промени, натиск от обратен насип и влажни почвени условия.

Приложения за тръбни трасета, клапани и комунални възли

Тези RFID подземни маркери са подходящи както за новоизградени комунални трасета, така и за модернизация при поддръжка на съществуващи заровени съоръжения. При неметални тръбопроводи те могат да осигурят важни позиционни референции, защото самата тръба може да не се открива надеждно с обикновени електромагнитни методи. При метални тръбопроводи или кабелни трасета те са полезни там, където сложността на маршрута, множеството пресичания или бъдещият риск при поддръжка изискват допълнителна идентификация на точки. При монтаж близо до метални обекти маркерът трябва да се постави на подходящо разстояние от металната повърхност, за да не се повлияе сигналът от околната конструкция.

Планирането на монтажа обикновено зависи от важността на проекта, сложността на трасето и бюджета. В много комунални проекти маркерите се монтират на всеки 10 до 20 метра, докато специални позиции могат да изискват по-гъсто разполагане. Преди обратното засипване монтажниците могат да оценят дали е необходимо механично закрепване, да позиционират маркера близо до целевата точка, да използват фин пясък или подходящ насип за стабилизиране на зоната и след това да завършат засипването на слоеве. За проекти, които използват и повърхностна или оборудвана идентификация, SCIVAS може да предложи свързани RFID етикети за по-широки нужди от проследяване на активи извън местоположението на заровени тръби.

Фабрична поддръжка за честота и цветово кодиране

Различните комунални мрежи могат да използват различни резонансни честоти и цветово кодиране, за да се намали рискът от погрешна идентификация на терен. ED1500 може да се доставя за електрозахранване, вода, канализация, телекомуникации, газ, кабелна телевизия и общи комунални приложения, с честотни опции като 169.8kHz за електрозахранване, 145.7kHz за вода, 121.6kHz за канализационни системи, 101.4kHz за телекомуникации, 83kHz за газ, 77kHz за кабелна телевизия и 66.35kHz за общо приложение. Предлагат се жълт, червен и персонализирани цветове, които да съответстват на комунални стандарти, проектна документация или изисквания на дистрибутори.

Като производител SCIVAS се фокусира върху практическото внедряване, а не върху общи каталожни описания. Можем да обсъдим цвят на маркера, ID формат, количество, опаковка, съвместимост с детектор, маршрут на приложение и нужди от проектна документация преди производството. ED1500 е подходящ за дистрибутори, изпълнители на подземни комунални мрежи, общински инженерни екипи, компании за поддръжка на тръбопроводи и доставчици на инфраструктурни решения, които търсят RFID маркери за подземни тръбопроводи с ясно специфициране и стабилни доставки. За пълни теренни системи маркерът може да се комбинира със съвместимо локаторно оборудване и свързани RFID Industrial четци, използвани в по-широки индустриални процеси за идентификация. Ако монтажът изисква закрепване около кабели, канали или временни референтни точки, нашите RFID Cable Tie етикети могат да подпомогнат и надземното или достъпното етикетиране на комунални активи.

ЧЗВ

За какво се използват RFID маркерите за подземни тръбопроводи?

RFID маркерите за подземни тръбопроводи се използват за идентифициране на заровени комунални трасета и важни точки по тръбопровода след монтаж. Те помагат за маркиране на клапани, съединения, завои, пресичания, ремонтирани зони, краища на безизкопни трасета и позиции, свързани с шахти. Когато екипът за поддръжка се върне по-късно, маркерът осигурява стабилна референция за по-безопасно локализиране, по-ясни записи за активите и по-малко ненужно разкопаване.

Може ли този маркер да се използва за различни комунални мрежи?

Да. ED1500 може да се използва за електрозахранване, вода, канализация, телекомуникации, газ, кабелна телевизия и общи комунални приложения. Могат да се изберат различни честоти и цветове според вида на мрежата или проектния стандарт. Това улеснява изпълнителите и операторите при управлението на няколко заровени мрежи в една и съща общинска или индустриална зона.

ED1500 включва ли уникален ID чип?

Версията с ID интегрира чип със 192-bit памет и уникален ID номер. Това позволява всеки RFID маркер за комунална мрежа да бъде свързан с конкретна точка в база данни или проектен чертеж. Решението е полезно, когато няколко тръбопровода, отклонения или сервизни точки са близо една до друга и теренният екип трябва да потвърди точната самоличност на маркера.

Как трябва да се монтира маркерът близо до заровени тръби?

Маркерът обикновено се поставя близо до целевата точка на тръбопровода преди обратното засипване. Монтажниците могат да го стабилизират с фин пясък или подходящ насип, така че позицията на маркера да не се измества. Ако се монтира близо до метална инфраструктура, препоръчва се подходящо разстояние от металната повърхност, за да се намали смущението на сигнала и да се подобри надеждността при локализиране.

Каква защита от средата осигурява този тръбен маркер?

ED1500 използва запечатан ABS корпус с IP68 степен на защита, което му помага да устои на влага, контакт с почвата и подземно излагане. Той поддържа работна температура от -35°C до +90°C и температура на съхранение от -20°C до 70°C. Това го прави подходящ за външни подземни комунални проекти с влажна почва и сезонни температурни промени.

Каква е разликата между ID и non-ID маркер?

Маркерът без ID основно осигурява откриваем сигнал на определената комунална честота. Маркерът с ID добавя памет и уникален номер, което позволява откритата точка да бъде съпоставена със записи за активите. За сложни тръбопроводни мрежи, проследяване на ремонтна история или общинска инфраструктурна документация версията с ID осигурява по-голяма дългосрочна управленска стойност.

Може ли SCIVAS да персонализира тези RFID тръбни маркери?

SCIVAS може да обсъди цвят, честота, ID конфигурация, опаковка и количество според изискванията на вашия проект. Персонализацията е полезна за дистрибутори и комунални изпълнители, които се нуждаят от маркери, съобразени с местни комунални цветове, стандарти за документация или детекторни системи. Моля, споделете приложението, целевия тип мрежа и очакваната монтажна среда за правилен избор.
