RFID маркери за подземни кабелни трасета

Подземният локатор за електронни маркери ED8000 е специализиран ръчен инструмент за откриване на подземни електронни маркери. Той използва 32-битов високопроизводителен процесор с ARM архитектура, обработва над 3000 проби данни в секунда и осигурява бърза реакция. При измерване на разстояние се прилага асинхронна диференциална измервателна технология (патентована), която позволява получаване на точни резултати дори при наличие на смущения.

ED8000: електронна маркираща система EMS за позициониране на подземни тръбопроводи и комунални трасета, RF ID локатор за електронни маркерни топки Marker-Mate

1. Представяне на продукта

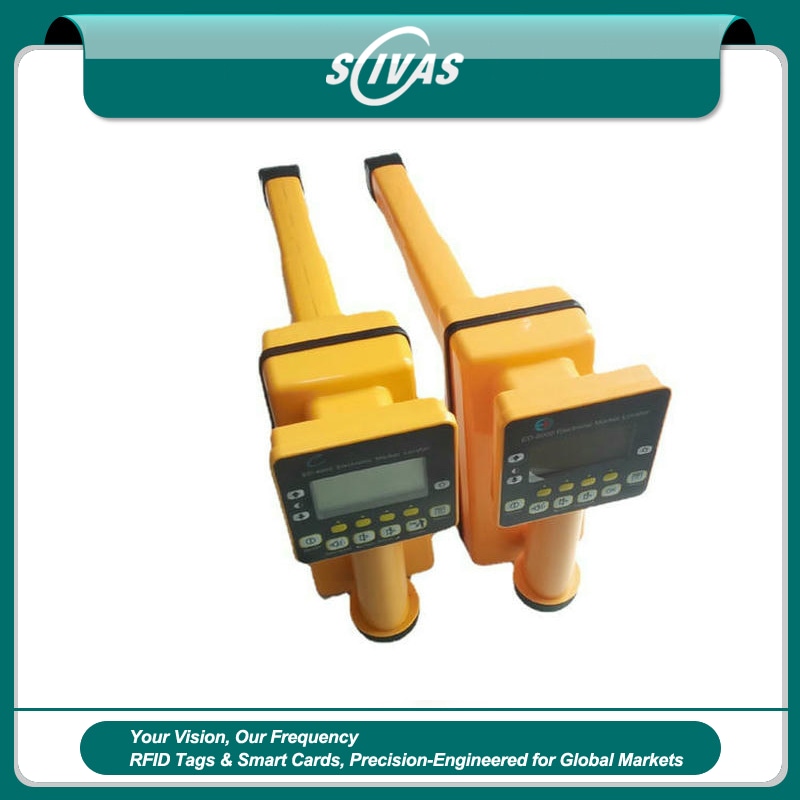

Подземният локатор за електронни маркери ED8000 е специализиран ръчен инструмент за откриване на подземни електронни маркери. Той използва 32-битов високопроизводителен процесор с ARM архитектура, обработва над 3000 проби данни в секунда и реагира бързо на сигналите в терена. При измерване на разстояние се използва асинхронна диференциална технология (патентована), която осигурява точни измервания дори при смущения. ED-8000 поддържа два режима: аналогов режим (Non-ID) и цифров режим (RFID). В аналогов режим ED8000 може да открива електронни маркери със стандартна честота: газ 83/87 kHz, телекомуникации 101.4 kHz, канализация 121.6 kHz, вода 145.7 kHz, електрозахранване 169.8 kHz, универсални 66.35/133.3 kHz и TV 77 kHz. Например Non-ID маркери, произведени от нашия локатор или от  3M, могат да бъдат откривани от ED8000 в аналогов режим. В цифров режим ED8000 може да открива ID маркери, произведени от нашия локатор, и по избор да работи с Android App и облачно съхранение за управление на идентифицираните данни, така че да се реализира визуално управление на подземни тръбопроводи и кабелни мрежи.

2. Основни приложения
Локализиране и идентифициране на различни подземни съоръжения, включително, но не само:

Трасе на тръбопровод

Неметална тръба
Различни вентили
Измервателен уред
Различни точки на пресичане
Тройник
Промяна на дълбочината
Редуцир-вентил
Катодна защита
Точка за контрол на налягането
Вграден резервен порт
Различни колена
Промяна на диаметъра на тръбата
Воден кладенец



3. Характеристики на продукта

1, Използва се заедно с подземен електронен маркер, за да образува електронна идентификационна система за подземни тръбопроводи и кабелни трасета;
2, В цифров режим може да се прочете предварително зададеният ID номер в маркера. Чрез облачната база данни, свързана с ID номера, могат да се получат повече данни за подземното съоръжение, като изображение от обекта, дата на заравяне, строителен персонал, категория на подземното съоръжение, вентили, съединения, материал и размер на подземните съоръжения и други данни;
3, ED8000 позволява гъвкав избор на RFID режим:
Non-ID режим:
открива само електромагнитния индукционен сигнал на подземните електронни маркери без RFID декодиране. Режимът има бърза реакция и е съвместим с подземни електронни маркери със същата честота от различни производители, включително ID и Non-ID маркери;
Автоматичен режим:
в работното състояние по подразбиране се открива само индукционният сигнал на подземния електронен маркер без RFID декодиране в реално време. Декодирането се изпълнява едва след натискане на бутона за дълбочина.
RFID ON режим:
RFID декодира в реално време и подава звуков сигнал и информация за силата на сигнала само когато бъде намерен ID маркер. Скоростта на реакция на локатора в този режим е малко по-ниска. Предимството е, че влиянието на смущаващия сигнал може да бъде напълно филтрирано. При наличие на известяване операторът може да потвърди, че маркерът е открит.
4. Предлага се опционално Android приложение. При монтаж на подземен електронен маркер не е необходимо да се използва основният блок на детектора. Всеки мобилен телефон с Android или Hongmeng OS може да въвежда и качва информация за идентификационната точка чрез сканиране на баркод.
5. Поддържа специализиран сателитен позициониращ ръчен терминал с Android OS и постига сантиметрова точност при позициониране на идентификационните точки.
6, Поддържа облачно съхранение на идентификационна информация.
7, Колонната антена подпомага по-точно позициониране.

4. Работни параметри

материал: ABS
тегло: 2.7~3.2kg (според различните конфигурации на антената)
честота (персонализируема):
Електрозахранване 169.8 kHz
Вода 145.7 kHz
Канализация 121.6 kHz
Телекомуникации 101.4 kHz
Газ 83 kHz
Кабелна TV 77 kHz или 87 kHz (специално за Китай)
Универсална 66.35 kHz или 133.3 kHz (специално за Китай)
максимална дълбочина на откриване (част от данните):
YZ2400 или пълна серия 3M: >2.4m
ED2000: > 2.2m
YZ1800 или 3M Mini-Marker: >1.8m
Ball Marker: 1.5m
yz1100 или 3M Near-Surface marker: >0.7m
водоустойчивост: IP5

5. Описание на версиите

Забележка: Голямата антена се използва основно за подобряване на ефекта при ID четене. Ефектът при откриване на RFID идентификатор без ID не се подобрява значително, но теглото се увеличава с около 600g. Ако няма специално изискване за дълбочината на ID четене на RFID маркера, по подразбиране се предоставя версията с малка антена.

6. Други указания

DB стойността, която обичайно се използва за обозначаване на силата на сигнала, е само относителна единица, а не абсолютна мерна единица. Затова DB стойността, получена при измерване на един и същ маркер с локатори от различни производители, може да бъде напълно различна.

Степента на защита от вода на ED8000 marker locator е IP54 и не поддържа продължителен дъжд или потапяне във вода. Ако в ED8000 Marker Locator 16 случайно попадне вода, употребата трябва да бъде спряна и устройството може да се използва отново едва след пълно изсъхване.
Старайте се да избягвате продължително излагане на локатора на слънце.

Инструкции за разработка

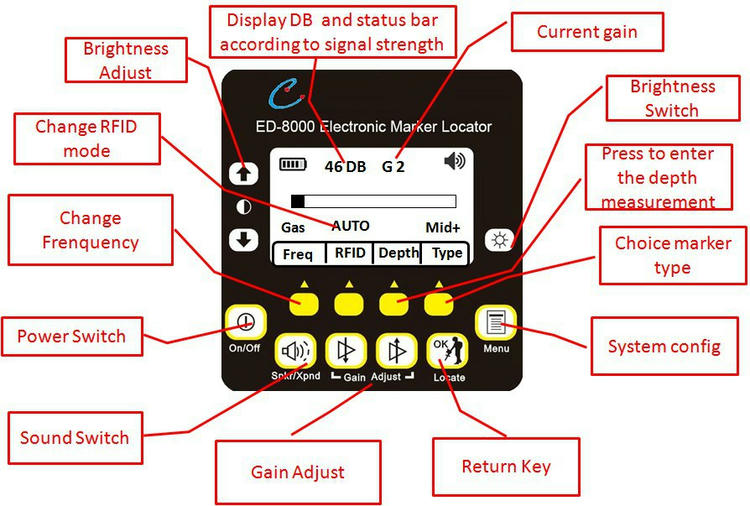

1. Операционният панел на основния блок на детектора.

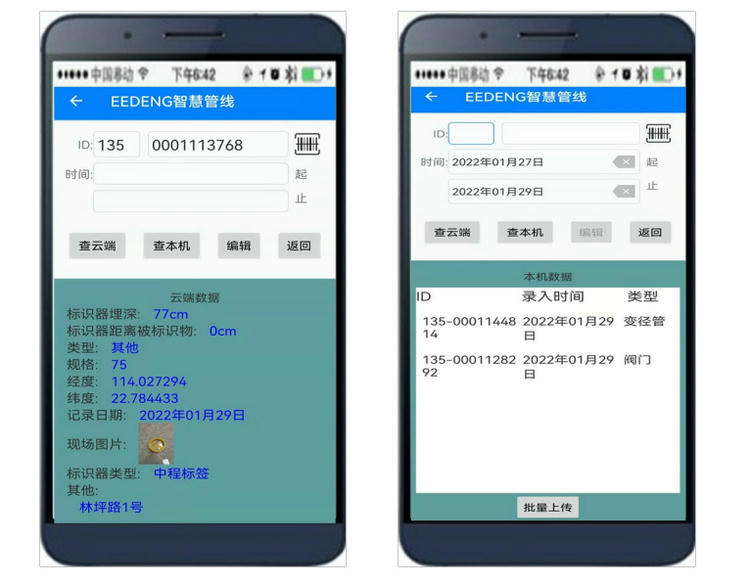

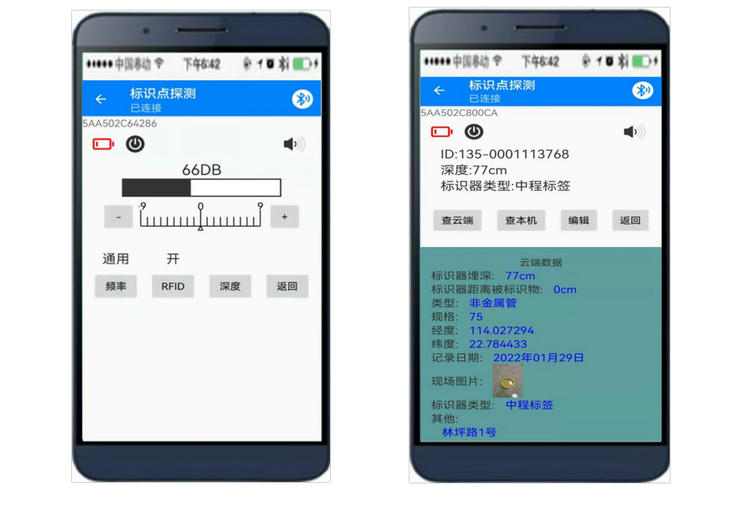

2. Свързване с Android APP чрез Bluetooth, след което всички работни функции на детектора се поемат от приложението.

ED8000 Electronic Marker Detector APP

Инструкции за работа с ED8000 Electronic Marker Detector

3. Дори без основния блок на детектора, само с мобилен телефон с EEDENG смарт Pipeline APP, информацията може да се въвежда и качва чрез сканиране на баркодовете, залепени върху подземните електронни тагове. Това е особено подходящо за ситуации, в които едновременно се изпълняват няколко строителни обекта. При слаб безжичен сигнал се поддържа локално кеширане, а груповото качване може да се извърши при наличен сигнал или Wi-Fi.

ED8000 Electronic Marker Detector за off-grid и offline употреба

4. Точките на маркерите могат да се търсят чрез картата, като може да се избере Baidu Map, Amap или Tencent Map за навигация до избраните точки.

Подземни RFID маркери за идентификация на кабели

SCIVAS RFID маркери за подземни кабели са предназначени за комунални екипи, които се нуждаят от надежден начин за маркиране, локализиране, идентифициране и управление на заровени кабелни трасета след монтаж. Решението комбинира LF електронни маркери с подземния RFID локатор ED8000, като помага на екипите да намират скрити активи дори когато повърхността е преасфалтирана, озеленена или покрита с почва. То е особено полезно за силови кабелни коридори, телекомуникационни канали, водопроводи и газопроводи, канализационни линии, вентили, колена, точки на пресичане, точки с промяна на дълбочината, места за катодна защита, резервирани портове и неметални тръби, при които визуалната проверка е невъзможна.

За разлика от обикновените повърхностни етикети, подземните RFID маркери дават на всяка важна заровена точка сигнална позиция, която може да бъде открита повторно. Когато маркерът е поставен до кабел, съединение, завой, вентил или сервизна връзка, локаторът може да насочи оператора обратно към тази точка при поддръжка, разширение или аварийна поправка. Това помага за намаляване на ненужните изкопни работи и поддържа по-чист регистър на подземните активи. За компании, които вече използват индустриални RFID етикети за инструменти, контейнери или надземни активи, тази страница разглежда подземния слой на същата стратегия за видимост.

LF откриване на маркери за различни комунални честоти

Стандартни честоти и категории маркери

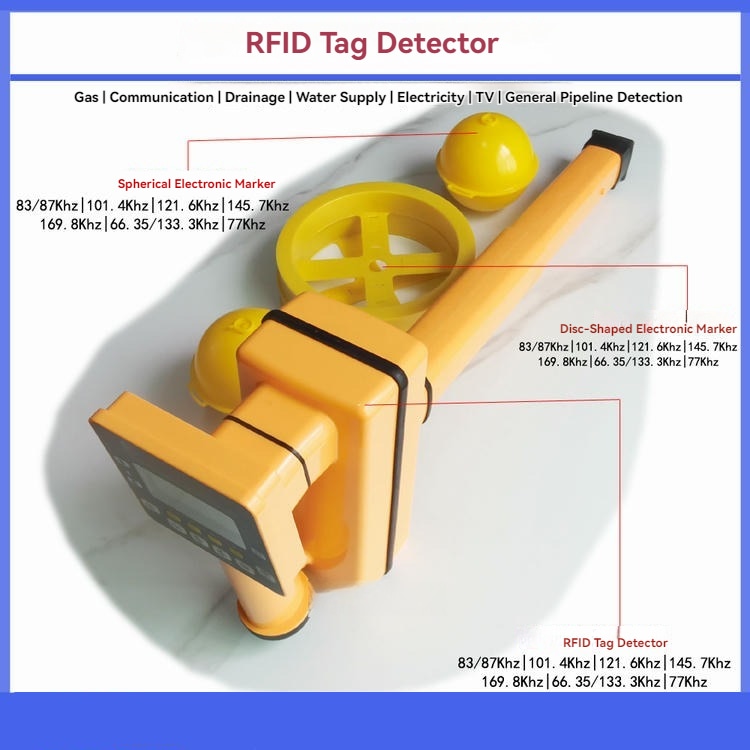

ED8000 поддържа множество LF честоти за маркери, използвани при идентификация на комунална инфраструктура. Честотните опции включват електрозахранване при 169.8 kHz, вода при 145.7 kHz, канализация при 121.6 kHz, телекомуникации при 101.4 kHz, газ при 83 kHz, кабелна TV при 77 kHz или 87 kHz, както и универсални честоти за маркери като 66.35 kHz или 133.3 kHz според изискванията на проекта. Това покритие позволява един електронен локатор за маркери да обслужва смесени комунални среди, без теренните екипи да носят отделни инструменти за всеки тип мрежа.

Дълбочината на локализиране зависи от типа маркер, конфигурацията на антената и условията на обекта. Като практическа референция системата може да открива full-range маркери на повече от 2.4 m, ED2000 клас маркери на повече от 2.2 m при Non-ID локализиране, mini marker категории на повече от 1.8 m, ball marker на около 1.5 m и near-surface маркери на повече от 0.7 m. Устройството тежи приблизително 2.7 до 3.2 kg според избраната антена, като по-голямата антена основно подобрява дълбочината на ID четене, а не базовото Non-ID откриване.

Аналогови и цифрови работни процеси за теренни екипи

Гъвкави режими за откриване, ID четене и картографиране

Локаторът поддържа аналогови и цифрови работни процеси, което го прави подходящ както за бързо откриване на сигнал, така и за структурирана RFID идентификация. В Non-ID режим той открива електромагнитния отговор на стандартни подземни комунални маркери без декодиране на ID, което осигурява бърза обратна връзка и широка съвместимост. В автоматичен режим операторът може първо да открие сигнала на маркера и след това да задейства операции, свързани с дълбочина или ID, когато е необходимо. В RFID ON режим устройството извършва ID декодиране в реално време и дава по-сигурно потвърждение, когато ID маркерът действително бъде намерен, което помага за намаляване на объркването от околни смущения.

За цифрово управление на комунални мрежи системата може да работи с мобилно приложение за Android или HarmonyOS чрез Bluetooth. По време на монтажа теренният персонал може да сканира баркодове, да въвежда детайли за маркерната точка, да добавя дата на заравяне, проектен персонал, тип инфраструктура, материал, размер, снимка от обекта и други записи, след което да качва данните в облачно съхранение. При слаб сигнал локалното кеширане поддържа по-късно групово качване. Така RFID маркерите за подземни кабели и комунално картографиране са по-полезни от обикновен заровен локатор, защото откритата точка може да бъде свързана с теренни записи, GPS информация и навигация по карта.

Създаден за практична поддръжка на тръбопроводи и кабели

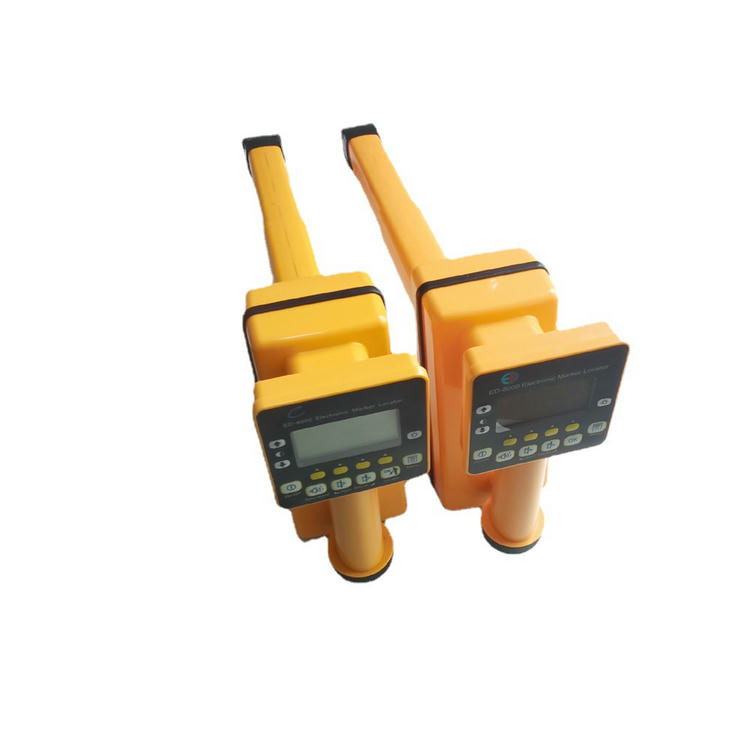

Корпусът на ED8000 е изработен от ABS и е предназначен за мобилна работа на терен. Асинхронната диференциална измервателна технология подпомага стабилна оценка на разстояние и дълбочина в среда със смущения, а ARM-базираният процесор събира над 3000 проби данни в секунда за бърза сигнална обратна връзка. За открити кабелни снопове, шкафове или временни строителни зони над земята екипите могат да комбинират подземния маркиращ процес с RFID Cable Tie етикети, за да поддържат организирани както заровените, така и видимите активи.

Тъй като продуктът е предназначен за работа с външна комунална инфраструктура, правилната експлоатация остава важна. Локаторът е подходящ за теренна употреба, но не трябва да се накисва във вода или да се излага дълго на силен дъжд. При случайно попадане на вода работата трябва да се прекрати, докато устройството изсъхне напълно. То трябва също да се пази от продължително слънчево излагане при съхранение или изчакване на обекта. Тези предпазни мерки помагат за поддържане на стабилна работа при обследване на тръбопроводи, ремонт на кабели, приемателни проверки на комунални мрежи и многократни посещения за поддръжка.

Защо да изберете SCIVAS за RFID кабелни маркери

SCIVAS подпомага комунални изпълнители, собственици на инфраструктура, инженерни екипи и системни интегратори с подземни комунални маркери, съвместими опции за детектори и проектно ориентирани насоки за конфигуриране. Вместо да разглеждаме продукта само като отделно ръчно устройство, ние оценяваме целия работен процес: кои съоръжения трябва да се маркират, какви честотни категории са необходими, дали са нужни ID маркери, какъв дълбочинен обхват е важен, как ще се събират записите и как бъдещите екипи ще извличат информацията. Този фабричен подход помага на клиентите да изберат правилната версия, конфигурация на антената и стратегия за маркери преди внедряване.

За по-широки проекти, които включват точки за достъп, инструменти, помещения с оборудване или устройства за инспекция, SCIVAS може да достави и свързани RFID четци и идентификационни продукти за управление на активи. Независимо дали целта е проследяване на заровено кабелно трасе, маркиране на подземен тръбопровод, поддръжка на utility GIS или по-добра видимост при аварийни ремонти, SCIVAS RFID маркери за подземни кабели осигуряват практична основа за локализиране на това, което не се вижда от повърхността.

ЧЗВ

За какво се използват RFID маркерите за подземни кабели?

Те се използват за маркиране и повторно локализиране на заровени кабелни трасета, тръбопроводни точки, вентили, колена, съединения, точки на пресичане и други подземни комунални позиции. След монтаж маркерът осигурява откриваем сигнал, така че екипите по поддръжка да се върнат до правилната точка, без да разчитат само на памет за терена, хартиени чертежи или видими ориентири.

Може ли локаторът ED8000 да открива различни честоти на подземни комунални маркери?

Да. ED8000 поддържа множество LF честоти за маркери за електрозахранване, вода, канализация, телекомуникации, газ, кабелна TV и универсална комунална идентификация. Това го прави подходящ за смесени подземни мрежи, където един проект може да включва няколко вида съоръжения и да изисква един електронен локатор за различни заровени активи.

Каква е разликата между Non-ID режим и RFID ON режим?

Non-ID режимът е насочен към бързо откриване на сигнал от стандартни подземни RFID маркери без декодиране на съхранени идентификационни данни. RFID ON режимът извършва ID декодиране в реално време и подава потвърждение при намиране на ID маркер. Теренните екипи могат да изберат скорост, съвместимост или по-силна сигурност на идентификацията според задачата.

На каква дълбочина локаторът за подземни RFID маркери може да открива маркери?

Дълбочината на откриване зависи от размера на маркера, конфигурацията на антената, почвените условия и смущенията. Системата може да открива full-range маркери на повече от 2.4 m, ED2000 клас маркери на повече от 2.2 m при Non-ID локализиране, ball marker на около 1.5 m и near-surface маркери на повече от 0.7 m.

Може ли да се записват теренни данни по време на монтажа?

Да. С мобилното приложение монтажниците могат да сканират баркодове, да добавят информация за точката, да съхраняват категория на инфраструктурата, материал, размер, дата на заравяне, снимки от обекта и записи за персонала, след което да качват информацията в облачно съхранение. Поддържа се и локално кеширане при слаб мрежов обхват на работния обект.

Подходящ ли е продуктът за локализиране на неметални тръби?

Да, той е особено ценен за неметални тръби и заровени трасета, които не могат да бъдат открити с обикновени методи за метална детекция. Чрез поставяне на подземни комунални маркери в ключови точки екипите могат по-ефективно да идентифицират посока на тръбата, вентили, завои, резервирани портове и точки с промяна на дълбочината.

Как да избера версията на антената?

Версията с малка антена обикновено се избира за стандартни проекти, защото поддържа по-ниско тегло на локатора и покрива добре нормалните нужди от откриване. По-голямата антена основно подобрява дълбочината на ID четене, затова е по-подходяща, когато е необходимо потвърждение на по-дълбок ID маркер и допълнителното тегло на устройството е приемливо.
