RFID маркери за подземни трасета и мрежи

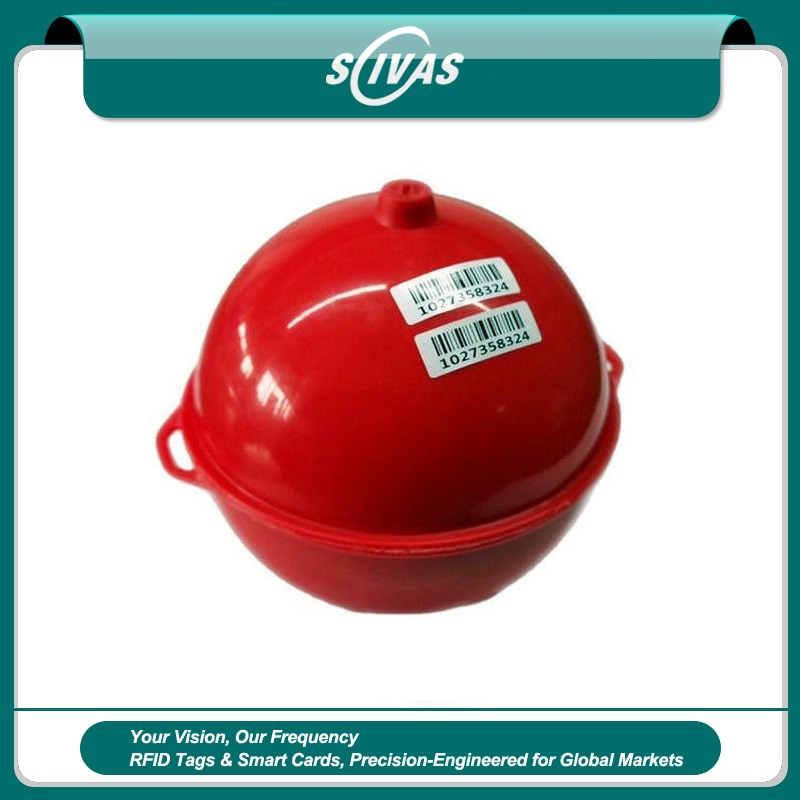

ED1500 83kHz подземен електронен сферичен маркер NonID за позициониране на газопроводи се предлага в два варианта: с ID или без ID. Маркерът се състои от запечатан корпус с пасивна антена – нискочестотен резонансен кръг, настроен на определена честота. Версията с ID включва интегриран ID чип.

ED1500: електронна маркерна система EMS за позициониране на газови и нефтени тръбопроводи – пасивни сферични маркери с разширен обхват за подземно локализиране

1. ОПИСАНИЕ НА ПРОДУКТА

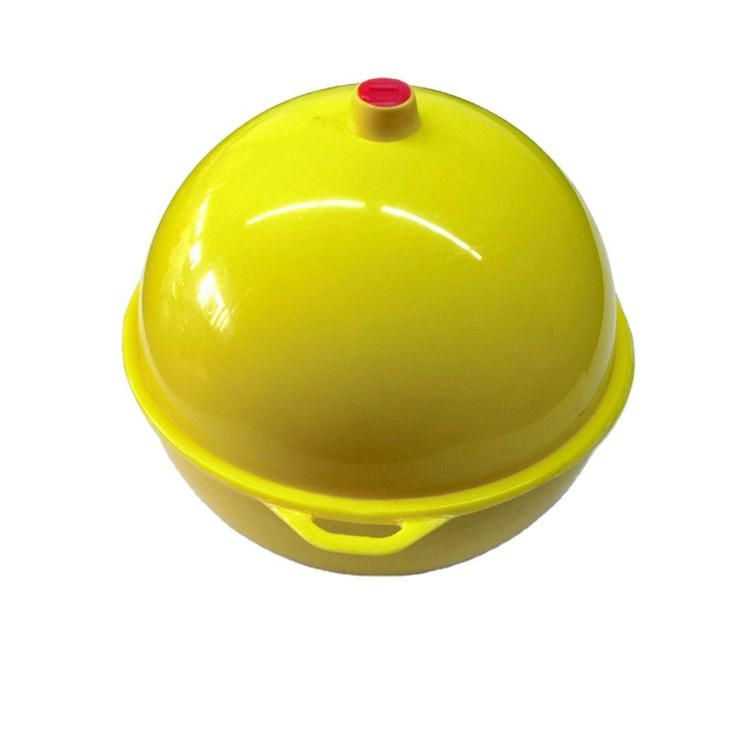

Индукционната бобина на сферичния маркер от серия ED1500 е окачена в антифризна течност вътре в сферата. Независимо как се завърти корпусът, индукционната бобина остава хоризонтална и насочена нагоре, което осигурява по-точно позициониране. При монтаж не е необходимо да се контролира ориентацията на сферата, което намалява сложността на инсталацията.

Сферичният маркер ED1500 е проектиран и произведен според международно използвани стандартни честоти и е съвместим с електронни локатори за маркери, разработени за същите честоти при режим без ID. ED1500 може да бъде оборудван и с RFID чипове с два режима на модулация – ASK и FSK, като така се превръща в електронен информационен маркер. Чрез ID номера в маркера полевият екип може да потвърди, че откритият сигнал принадлежи на предварително заровения целеви маркер, а не на смущение или на маркер, поставен от друга организация. При ID маркерите след прочитане на номера операторите могат да използват ID кода за търсене на информация за съответния обект в облачна база данни, например тип, спецификации и снимки преди засипване, което позволява визуално управление на подземни тръбопроводи и съоръжения.

Маркерът ED1500-ID-RW, оборудван с FSK RFID чип, поддържа и запис на кратка информация, като тип и спецификация на маркирания обект, директно във вътрешния чип на сферата чрез локатор ED8000 V400 преди засипване. Това осигурява по-пряко решение за управление на информацията в отдалечени райони със слаб безжичен сигнал или при потребители, които поради изисквания за информационна сигурност не могат да качват данните за маркираните обекти в облак.

2. ПРИЛОЖЕНИЯ

ED1500 може да се монтира на определени интервали по трасето, при промяна на посоката и в ключови точки, като съединения, клапани, шахти, Т-образни разклонения и други. Според значимостта на проекта и бюджета плътността на монтаж може да варира от няколко метра до десетки метри, като често използвана практика е 10–20 метра.

·   Трасе на тръбопровод

·   Неметална тръба

·   Различни клапани

·   Измервателен уред

·   Различни точки на пресичане

·   Т-образно разклонение

·   Промяна на дълбочината

· Устройство за редуциране на налягането

·   Катодна защита

·   Контролна точка за налягане

·   Вграден резервен порт

·   Различни колена

·   Промяна на диаметъра на тръбата

·   Водна шахта

·   Капак

·   Точка за поддръжка

3. ХАРАКТЕРИСТИКИ

4. Описание на продуктовите модели

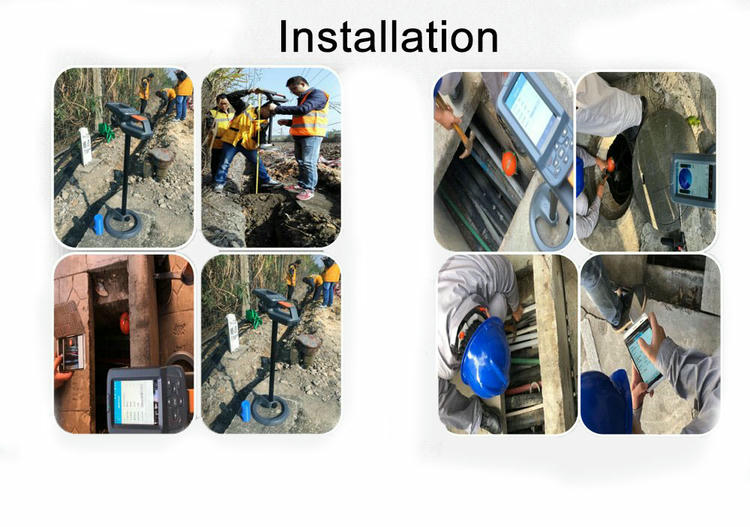

5. Монтаж на маркера

· Поставете маркера върху неметален кабел

· Поставете минимум 4 inches (10 cm) насипна почва върху кабела с метални елементи, включително екраниран кабел, коаксиален кабел и други.

RFID маркери за подземни комуникации и локализиране на активи

SCIVAS ED1500 е сферичен подземен маркер за локализиране на инженерни мрежи, разработен за собственици на инфраструктура, изпълнители на тръбопроводи и екипи по поддръжка, които се нуждаят от надеждни RFID маркери за подземни трасета. Вместо да се разчита само на чертежи от повърхността или предупредителна лента, маркерът създава откриваема точка под земята, така че екипите да могат да се върнат на правилната позиция след засипване, преасфалтиране или промяна на трасето. Подходящ е за газопроводи, нефтопроводи, неметални тръби, клапани, измервателни уреди, Т-образни разклонения, колена, точки за контрол на налягането, водни шахти, капаци, резервни портове и други подземни активи, при които дългосрочната сигурност на местоположението е важна.

Самобалансиращи подземни RFID маркери за инженерни мрежи

ED1500 използва сферичен корпус с вътрешна индукционна бобина, окачена в антифризна течност. По време на монтаж сферата може леко да се завърти при добавяне на почва, но бобината остава хоризонтална и насочена нагоре. Тази самобалансираща конструкция намалява зависимостта от точната ориентация на маркера и помага на локатора да получи по-предвидим сигнал при бъдеща проверка. За инфраструктурни проекти с множество изкопи и неравномерно засипване този дизайн е по-практичен от маркери, които изискват прецизно насочено поставяне във всяка точка.

Маркерът е пасивен нискочестотен RFID маркер за подземни комуникации. В устройството не е необходима батерия, затова екипите по поддръжка не трябва да планират подмяна на батерии след засипване. Моделът без ID осигурява локализиране на сигнала чрез стандартни честоти за електронни маркери, а версиите с ID добавят цифрова идентификация за екипи, които трябва да разграничат конкретната подземна точка. Когато операторът сканира трасето, ID номерът помага да се потвърди, че сигналът принадлежи на търсения маркер, а не на близко съоръжение или на маркер, поставен от друга компания.

Опции без ID, само за четене и за четене/запис

SCIVAS може да доставя ED1500-XR без ID, ED1500-ID-R с идентификация само за четене и ED1500-ID-RW с възможност за четене и запис. Версията ID-R поддържа уникален номер, който може да бъде свързан с проектни записи, чертежи на трасета, строителни снимки или облачна информация за активите. Версията RW позволява кратка информация, например тип и спецификация на обекта, да бъде записана в маркера преди заравяне с помощта на съвместим локатор. Тези RFID маркери за подземно локализиране са особено полезни в отдалечени райони със слаб безжичен обхват или в проекти, при които данните за активите не могат да се качват онлайн поради изисквания за сигурност.

Предлагат се различни честоти за различни подземни мрежи, включително газ при 83 KHz или 87 KHz, енергийни мрежи при 169.8 KHz, вода при 145.7 KHz, канализация при 121.6 KHz, телекомуникации при 101.4 KHz, кабелна телевизия при 77 KHz и общи варианти при 133.3 KHz или 66.35 KHz. Това разделяне по честоти помага на изпълнителите да изграждат по-точни карти на инженерните мрежи и намалява объркването между различни подземни услуги. За купувачи, които вече търсят стандартни RFID етикети, този продукт принадлежи към по-специализирана категория за подземно локализиране, а не към обикновено етикетиране на инвентар.

Издръжливи RFID маркери за подземни трасета

ED1500 има сферичен корпус с диаметър 120 mm без отворите за фиксиране, типично тегло 0.35 kg ±10% и степен на защита IP68 срещу вода и прах. Корпусът е предназначен за заровени външни среди, с устойчивост на влага, почвен натиск и полево боравене. Маркерът издържа равномерно аксиално налягане 5 kN и падане от около 1.5 метра върху бетон. Препоръчителната работна температура е от -20°C до 50°C, а температурата на съхранение е от -20°C до 70°C. В сравнение с много повърхностно използвани Rugged RFID етикети, този маркер е оптимизиран за подземно локализиране на сигнал, а не за директно закрепване към оборудване.

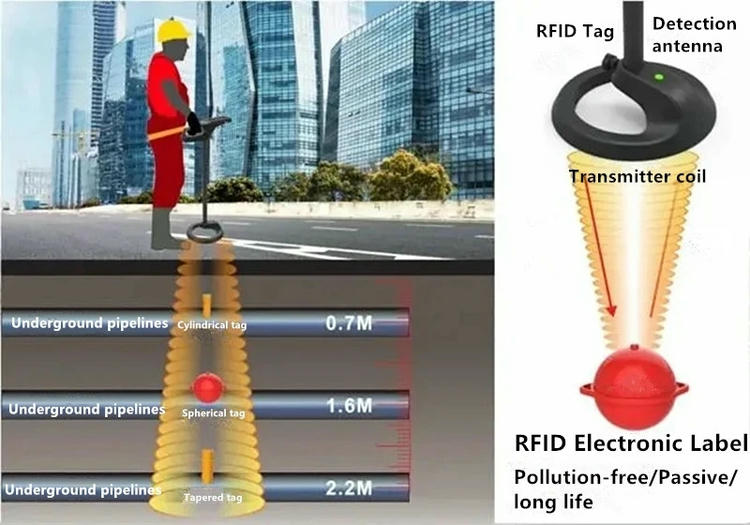

Ефективността на откриване зависи от типа локатор, състоянието на почвата, честотата и дълбочината на монтаж. Дълбочината на откриване без ID обикновено е около 1.5 до 1.7 m. Дълбочината за четене на ID може да достигне около 1.1 до 1.3 m при модела ID-R и около 1.5 до 1.6 m при модела ID-RW, докато дълбочината за запис обикновено е около 0.3 до 0.5 m. За най-добра полева работа маркерът трябва да бъде поставен с подходящо покритие от почва и да се държи на поне 10 cm разстояние от метални съоръжения при монтаж близо до екранирани кабели, стоманени части или други метални структури.

Препоръчителни точки за монтаж на RFID маркери за тръбопроводи

Подземните RFID маркери за инженерни мрежи обикновено се инсталират по трасето на планирани интервали и в критични точки. Типичното разстояние може да бъде от няколко метра до десетки метри според риска, бюджета и изискванията за инспекция на проекта, като 10 до 20 метра често се използват като практическа отправна стойност. Приоритетни места са завои на тръбопровода, промени в дълбочината, клапани, измервателни точки, Т-образни разклонения, промени в диаметъра на тръбата, пресичания, устройства за редуциране на налягането, точки за катодна защита, точки за поддръжка и капаци, които могат да бъдат трудни за идентифициране след строителството.

За откриване версията без ID може да работи с ED8000 или със стандартни електронни локатори за маркери, включително съвместими EMS локатори, докато версиите с ID са предназначени за работни процеси по локализиране и четене с ED8000. В цялостен проект за идентификация на активи ръчни RFID четци, бази данни и записи от обекта могат да се комбинират, така че всяка подземна точка не само да бъде намерена, но и проверена. SCIVAS поддържа персонализация на едро по цвят, честота, избор на модел и проектна опаковка, което помага на изпълнителите да съгласуват доставката на маркери с реалния график за работа на терен.

ЧЗВ

За какво се използват RFID маркери за подземни комуникации?

Те се използват за маркиране на подземни активи, така че екипите по поддръжка да могат да локализират правилната заровена точка след строителство, засипване или преасфалтиране на пътя. ED1500 е подходящ за газови, нефтени, водни, телекомуникационни, енергийни и канализационни трасета, особено при клапани, Т-образни разклонения, колена, промени в дълбочината, пресичания, капаци и други важни точки, където чертежите сами по себе си може да не осигурят достатъчна полева сигурност.

Защо ED1500 използва самобалансираща сферична конструкция?

Вътрешната бобина е окачена в антифризна течност, затова остава хоризонтална и насочена нагоре дори ако сферичният маркер се завърти по време на монтаж. Това намалява необходимостта от контрол на точната ориентация при засипване. За изпълнители, които работят в дълги изкопи или при неравномерни почвени условия, дизайнът помага за по-постоянен сигнал и прави монтажа по-бърз и с по-малко грешки.

Каква е разликата между версиите Non-ID, ID-R и ID-RW?

Версията Non-ID се използва за базово електронно локализиране на избраната честота за съответната мрежа. Версията ID-R добавя уникален четим идентификационен номер, който може да бъде свързан с външни записи за активите. Версията ID-RW поддържа както четене, така и ограничен запис, което позволява на екипите да кодират кратка информация за обекта преди заравяне, когато данните трябва да се съхраняват локално или безжичният достъп е ограничен.

Кои честоти могат да бъдат персонализирани за този маркер?

Наличните честоти включват 83 KHz или 87 KHz за газ, 169.8 KHz за енергийни мрежи, 145.7 KHz за вода, 121.6 KHz за канализационни системи, 101.4 KHz за телекомуникации, 77 KHz за кабелна телевизия и варианти за общо приложение като 133.3 KHz или 66.35 KHz. Изборът на честота трябва да съответства на локатора и категорията инженерна мрежа, използвани в проекта.

На каква дълбочина може да се открива подземният RFID сферичен маркер?

При типични условия дълбочината на локализиране без ID е около 1.5 до 1.7 метра. Моделът ID-R обикновено може да се чете на около 1.1 до 1.3 метра, а моделът ID-RW може да достигне около 1.5 до 1.6 метра при четене. Дълбочината на запис обикновено е по-малка – около 0.3 до 0.5 метра, в зависимост от локатора и полевата среда.

Може ли маркерът да се монтира близо до метални тръби или екранирани кабели?

Маркерът може да се използва в трасета, които включват метални съоръжения, но разстоянието при монтаж е важно. Препоръчва се минимално разстояние около 10 cm от метален кабел, екраниран кабел, коаксиален кабел или подобни метални структури. Правилното отстояние помага за намаляване на смущенията и осигурява по-ясен отговор от локатора, когато екипите се върнат на обекта за поддръжка или проверка.

Каква информация трябва да се запише преди заравяне на ID маркери?

При проекти с ID екипите трябва да запишат номера на маркера, типа инженерна мрежа, датата на монтаж, участъка от трасето, GPS или картова референция, дълбочината, близък ориентир, снимки преди засипване и всяка спецификация на клапан или тръба. Тази информация по-късно може да бъде свързана с ID номера, което помага на техниците да потвърдят точния заровен обект, вместо да разчитат само на памет или строителни чертежи.
